| नाम | डाउन द होल हैमर, डीटीएच हैमर |
| ब्रांड | ROSCHEN |
| आवेदन की गुंजाइश | खुला रॉक ड्रिलिंग, सुरंग इंजीनियरिंग |
| होल ड्रिलिंग गति (मिमी / मिनट) | 840 (मिमी / मिनट) |
| आकार (मिमी) | 110 |
| आदर्श | CIR110A |
| ड्रिल होल व्यास (मिमी) | 110-120 (मिमी) (मिमी) |
| प्रभाव ऊर्जा (एमपीए) | 0.5-0.7 |
| होल गहराई (एम) | 200 एम |
| प्रभाव आवृत्ति | 840 (हर्ट्ज) |
| कोट व्यास | 98mm |

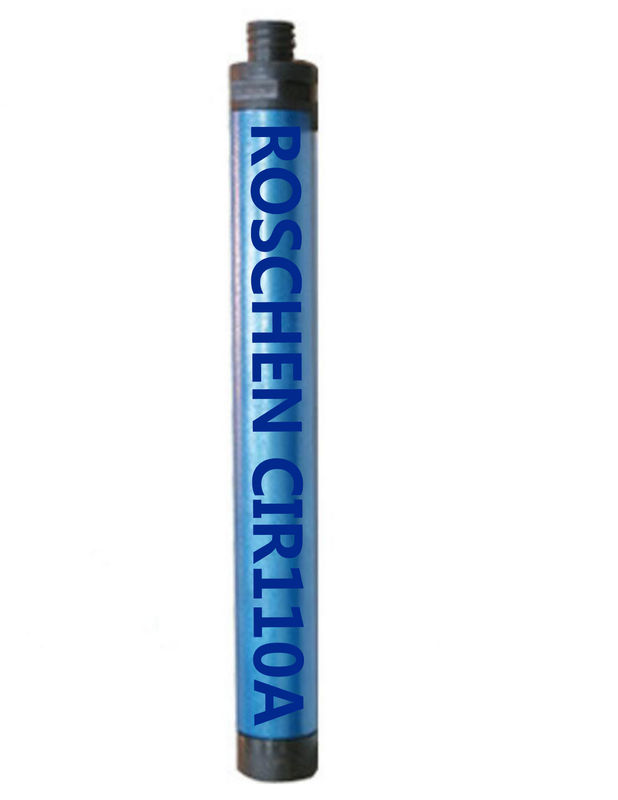

सीआईआर 110 ए डाउनहोल हथौड़ा उत्पाद विवरण:
ड्रिलिंग व्यास: Φ110--120 मिमी
जैकेट व्यास: Φ 9 8 मिमी
कुल लंबाई: 838 मिमी
वजन: 36 किलो
कामकाजी दबाव: 0.5-0.7 एमपीए
वायु खपत: 11 एम 3 / मिनट
प्रभाव आवृत्ति: 840 बार / मिनट
डीटीएच ड्रिल हथौड़ा मॉडल विशिष्टता आयाम
| आदर्श | ड्रिल होल दीया। (मिमी) | आवरण ओडी (मिमी) | लंबाई (मिमी) | वजन (किग्रा) | कार्य दबाव (एमपीए) | वायु खपत (एम 3 / मिनट) | प्रभाव आवृत्ति (टी / मिनट) |
| 65 ए डीटीएच हैमर | Ø65-67 | 61 | 745 | 13 | 0.5-0.7 | 2.5 | ≥810 |
| 70 ए डीटीएच हैमर | Ø74-76 | 67 | 766 | 15 | 0.5-0.7 | 3 | ≥810 |
| 80 ए डीटीएच हैमर | Ø80-82 | 72 | 796 | 17 | 0.5-0.7 | 5.5 | ≥810 |
| 90 डीटीएच हथौड़ा | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 7 | ≥840 |
| 90 ए डीटीएच हथौड़ा | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 6 | ≥840 |
| 900 डीटीएच हैमर | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 5 | ≥700 |
| 930 डीटीएच हैमर | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 6 | ≥700 |
| 110 ए डीटीएच हथौड़ा | Ø110-120 | 98 | 838 | 36 | 0.5-0.7 | 1 1 | ≥840 |
| डीएचडी 340 डीटीएच हैमर | Ø110-140 | 98 | 1045 | 39 | 1.2-2.0 | 3.5-15 | ≥1140 |
| डीएचडी 350 डीटीएच हैमर | Ø135-155 | 122 | 1213 | 57 | 0.6-2.5 | 7.5-9 | ≥1140 |
| डीएचडी 360 डीटीएच हैमर | Ø152-190 | 139 | 1300 | 98 | 0.6-2.5 | 10.5-19 | ≥1140 |
सीआईआर 110 ए डीटीएच हथौड़ा आम समस्या निवारण के तरीके
| खराबी | कारण | बहिष्करण का तरीका |
| वायु आपूर्ति पर असर नहीं पड़ता है | 1. डिस्क वाल्व पर विदेशी पदार्थ है और चेक वाल्व फंस गया है। | सफाई और निरीक्षण के लिए प्रभावक को अलग करें। |
| 2. स्नेहन तेल पिस्टन छड़ी करने के लिए बहुत चिपचिपा है। | चेक वाल्व खोलें, केरोसिन या पेट्रोल फ्लश की थोड़ी मात्रा जोड़ें, और फिर पतली स्नेहक को प्रतिस्थापित करें। | |
| 3. ड्रिल बिट चिपकने के बाद, यह सामने के संयुक्त भाग में आ जाएगा और रीसेट नहीं किया जा सकता है। | रखरखाव के लिए ड्रिल हेड निकालें। | |
| 4. गरीब स्नेहन, पिस्टन और सिलेंडर काटने। | विघटन और ओवरहाल, आवश्यक होने पर भागों को प्रतिस्थापित करें, और स्नेहन की स्थिति में सुधार करें। | |
| 5. गलत या गायब भागों को स्थापित करें। | संरचना आरेख के अनुसार पुनः इकट्ठा करें | |
| Shockless | 1. रबड़ की अंगूठी क्षतिग्रस्त है, समायोजन पैड और गैसकेट दबाया नहीं जाता है। | एप्रन बदलें, गैस्केट बढ़ाएं |
| 2. पिस्टन, सिलेंडरों, आदि के गंभीर पहनने | भागों को बदलें |
सीआईआर 110 ए डाउनहोल ड्रिल इंपैक्टर ऑपरेशन सावधानियां:
1. सामान्य चट्टान ड्रिलिंग स्थितियों में, प्रभावक को सर्विस किया जाता है और साफ किया जाता है और ऑपरेशन के हर 200 घंटे फिर से इकट्ठा किया जाता है। ड्रिलिंग छेद या मिट्टी slagging हर 100 घंटे प्रदर्शन किया जाता है।
2. प्रभावक का स्नेहन मुख्य इंजन पर तेल लगाने के उपकरण के माध्यम से हासिल किया जाता है। इसलिए, यह सुनिश्चित करना आवश्यक है कि प्रत्येक शिफ्ट की शुरुआत से पहले ऑयलिंग डिवाइस तेल से भरा हुआ हो, और अगली शिफ्ट शुरू होने से पहले एक अधिशेष अभी भी है। ल्यूब तेल गर्मियों में यांत्रिक तेल संख्या 20 और सर्दियों में संख्या 5-10 यांत्रिक तेल है। ड्रिल पाइप पर प्रभावक स्थापित होने से पहले, निकास वाल्व ड्रिल पाइप में मलबे को हटाने के लिए संचालित होता है और जांचता है कि ड्रिल पाइप में तेल है या नहीं। कनेक्ट करने के बाद प्रभाव डिवाइस की जांच करें।
3. दुर्घटनाओं को रोकने के लिए छेद में प्रभावक और ड्रिल रॉड को उलट नहीं किया जाना चाहिए। छेद को ड्रिल करने की प्रक्रिया में, यदि आप ड्रिलिंग को रोकना चाहते हैं, तो आपको तुरंत प्रभावक को वायु आपूर्ति को रोकना नहीं चाहिए। आपको ड्रिल उठाना चाहिए और इसे उड़ाना चाहिए, और छेद में रॉक और रॉक पाउडर होने पर गैस की आपूर्ति को रोकना चाहिए। , फिर मोड़ना बंद करो।
