स्वचालित Mazier कोर बैरल बहुत नरम मिट्टी में undisturbed कोर नमूने प्राप्त करने के लिए डिज़ाइन किया गया है।
इस कोर बैरल में स्प्रिंग-लोडेड इनर ट्यूब असेंबली है। नरम संरचनाओं में ड्रिलिंग करते समय, कोर लिफ्टर केस बिट के सामने 50 मिमी तक फैला होता है, और कटिंग शू के रूप में कार्य करता है। नरम कोर पानी के फ्लश से सुरक्षित है।
जब कठोर पदार्थों में कोरिंग होती है, तो स्प्रिंग लोडेड इनर ट्यूब दबाव में आती है और भीतरी ट्यूब पीछे हट जाती है, इसलिए अब कोर लिफ्टर केस एक सामान्य स्थिति मान लेता है।
वायरलाइन ड्रिलिंग कोर को हटाने की विशेष विधि है। जब ड्रिलर कोर को एक पारंपरिक कोर ड्रिल से निकालना चाहता है, तो पूरे कोर बैरल को छेद से निकालना पड़ता है। यह समय लेने वाली है, क्योंकि प्रत्येक रॉड को एक बार में एक को हटाना होगा। वायरलाइन ड्रिलिंग के साथ, कोर के एक बैरल को रॉड स्ट्रिंग को हटाने के बिना छेद के नीचे से हटाया जा सकता है। जब ड्रिलर कोर को हटाना चाहता है, तो एक वायरलाइन के अंत में एक ओवरशोट को उतारा जाता है। ओवरशूट कोर बैरल इनर ट्यूब के पीछे से जुड़ जाता है और वायरलाइन वापस खींच लिया जाता है और आंतरिक ट्यूब बैरल से खुद को अलग कर लेता है।
यह 101 मिमी छेद व्यास (74 मिमी कोर) में उपलब्ध है और इसका उपयोग टी 2-101 और टी 6-101 कोर बैरल के साथ किया जा सकता है जो कठोर चट्टानों के लिए अधिक अनुकूल हैं।
मेज़ियर के साथ प्राप्त 74 मिमी व्यास का कोर आमतौर पर इस्तेमाल की जाने वाली प्रयोगशाला त्रिकोणीय परीक्षण उपकरण के साथ संगत है।
विनिर्देश | माजियर 101 |
बाहरी व्यास (मिमी) | 101 |
कोर व्यास (मिमी) | 74.0 |
सिर का धागा | CR50 / BW / BWY / एनडब्ल्यू / NWY |
होल एरिया (सेमीole) | 80.2 |
कोर एरिया (सेमी²) | 43.0 |
अनुशंसित ड्रिल रॉड | CR50 / BW / BWY / एनडब्ल्यू / NWY |
अनुशंसित आवरण | M116 |
यह तकनीक 1.5 मीटर लंबाई के टुकड़ों में बड़े व्यास (101 मिमी) के मुख्य नमूने लेती है।
ट्रिपल वॉल कोर बैरल का उपयोग करके नमूने को हटाने की अनुमति दी जाती है क्योंकि यह जमीन से लिया गया है, कोर के अनरिस्टर्ड नमूने की गारंटी देता है। यही कारण है कि इन नमूनों को भूवैज्ञानिक उद्देश्यों से परे बड़े व्यास के भू-तकनीकी प्रयोगशाला परीक्षणों के लिए अच्छा है।
कोर को बनाए रखने के लिए आंतरिक ट्यूब के अंदर एक पीवीसी कोर लाइनर का उपयोग किया जाता है, और नरम सामग्री को बाहर निकालने से रोकने के लिए "बास्केट" कैचर का उपयोग किया जा सकता है।
इस प्रकार की कोर बैरल का उपयोग यूरोप और ऑस्ट्रेलिया के कुछ हिस्सों में व्यापक रूप से किया जाता है और नरम संरचनाओं, जैसे रेत, सिल्ट और मार्ल्स में 100% रिकवरी देने की सूचना है।
वायरलाइन सिस्टम यह अनुमति देता है कि केवल 1.5 मीटर कोर ड्रिलिंग के बाद कोर बैरल (दूसरी और तीसरी ट्यूब) सतह पर आ गई है, जबकि बाहरी ट्यूब आवरण के रूप में काम करता है।

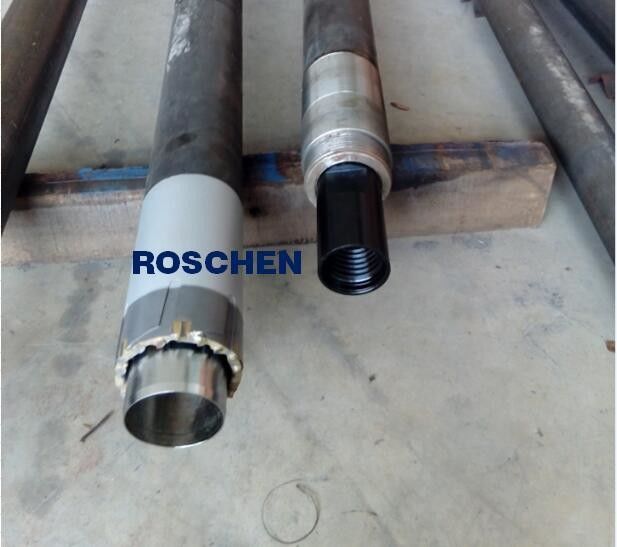

ROSCHEN उच्च गुणवत्ता के साथ विभिन्न प्रकार के कोर बैरल का निर्माण करता है।
उपलब्ध आकार:
NMLC कोर बैरल, HMLC कोर बैरल
HWF कोर बैरल, PWF कोर बैरल
NWG कोर बैरल, HWG कोर बैरल
LTK48 कोर बैरल
मज़ियर कोर बैरल
412 एफ कोर बैरल
M101 कोर बैरल
B76 कोर बैरल, B86 कोर बैरल, B101 कोर बैरल, B131 कोर बैरल, B146 कोर बैरल
BQ कोर बैरल NQ कोर बैरल, मुख्यालय कोर बैरल PQ कोर बैरल, NQ3 कोर बैरल, HQ3 कोर बैरल, PQ3 कोर बैरल
TT-46 कोर बैरल TT56 कोर बैरल
T2-56 कोर बैरल, T2-66 कोर बैरल, T2-76 कोर बैरल, T2-86 कोर बैरल, T2-101 कोर बैरल
T6-76 कोर बैरल T6-86 कोर बैरल T6-101 कोर बैरल T6-116 कोर बैरल T6-131 कोर बैरल T6-131 कोर बैरल
T6S-76, T6S-86, T6s-101, T6s-131, T6S-146 कोर बैरल
