रोटरी ड्रिलिंग रिवर्स सर्कुलेशन हैमर रॉक सैंपल को जल्दी और कुशलता से इकट्ठा करने के लिए इस्तेमाल किया जाता है
रिवर्स सर्कुलेशन हैमर इंट्रोडक्शन
रिवर्स सर्कुलेशन परफॉर्मेंस टूलिंग
रिवर्स सर्कुलेशन (RC) ड्रिलिंग का उपयोग बड़े रोटरी ड्रिल और एयर कंप्रेसर का उपयोग करके जल्दी और कुशलता से चट्टान के नमूने एकत्र करने के लिए किया जाता है।आरसी ड्रिलिंग की उच्च पैठ दर और कम लागत प्रति मीटर एक अन्वेषण परियोजना के शुरुआती चरणों में खनिज नमूने प्राप्त करने के लिए इसे आदर्श बनाती है।
रिवर्स सर्कुलेशन ड्रिलिंग
रिवर्स सर्कुलेशन (आरसी) ड्रिलिंग एक काटने के उपकरण के साथ एक दोहरी-दीवार वाली ड्रिल रॉड का उपयोग करती है, आमतौर पर एक वायवीय घूमकर हथौड़ा, एक रॉक गठन में एक बोर छेद बनाने के लिए और छेद के नीचे से रॉक चिप्स और कटिंग को पुनः प्राप्त करने के लिए।आंतरिक और बाहरी ट्यूब के बीच एनलस में छड़ के नीचे हवा को उड़ाने से रिवर्स सर्कुलेशन प्राप्त होता है, जिससे अंतर दबाव पैदा होता है जो कटिंग के लिए लिफ्ट बनाता है जो आंतरिक ट्यूब को सतह तक ले जाता है।आरसी ड्रिलिंग ने खुद को खनिज नमूने एकत्र करने के लिए एक तेज और किफायती साधन के रूप में साबित कर दिया है और 1960 के दशक में जर्मनी में इसकी शुरुआत के बाद से लोकप्रियता में वृद्धि हुई है।
कुंडा
शुद्ध आरसी ड्रिलिंग या पारंपरिक डाउन द होल (डीटीएच) विधियों में उपयोग किया जाता है, रोशेन कुंडा पारंपरिक ऊपर और नीचे कुंडा संचालन के लिए एक लागत प्रभावी विकल्प है;और कनेक्शन के केवल एक सेट के साथ, वे अतिरिक्त सुरक्षा लाभ और कम रखरखाव आवश्यकताएं प्रदान करते हैं।
आरसी ड्रिल स्ट्रिंग
आरसी ड्रिल स्ट्रिंग को बोर होल के तल पर काटने के उपकरण को उच्च दबाव और उच्च मात्रा में हवा देने के लिए डिज़ाइन किया गया है।एक बार ड्रिल रिग का चयन करने के बाद, उप और एडेप्टर उपयोग किए गए टूल की पसंद के आधार पर कई अलग-अलग संयोजनों में ड्रिल हेड को ड्रिल हेड से कनेक्ट करना संभव बनाते हैं।
रिवर्स सर्कुलेशन हैमर फीचर्स:
रिवर्स सर्कुलेशन ड्रिलिंग रॉड्स
रोस्चन सभी प्रणालियों के साथ पूर्ण संगतता के लिए फैबर, मैट्रिक्स, मेट्ज़के और रेमेट प्रकार के धागे के साथ ड्रिल रॉड प्रदान करता है।हमारा मजबूत ड्रिल पाइप आंतरिक ट्यूब कॉलर से बाहरी ट्यूब तक 360 डिग्री संपर्क प्रदान करता है और इसे महंगा डाउनटाइम कम करने, क्षेत्र में आसानी से बदलने के लिए डिज़ाइन किया गया है।
फैबर
फैबर-टाइप थ्रेड रिवर्स सर्कुलेशन ड्रिलिंग में उपयोग किए जाने वाले मान्यता प्राप्त मानक थ्रेड्स में से एक है।Roschen Faber-type ड्रिल पाइप में क्षति के लिए बेहतर प्रतिरोध के लिए हीट ट्रीटेड पिन के साथ उच्च-ग्रेड मिश्र धातु उपकरण जोड़ों, लंबे जीवन के लिए उच्च शक्ति सटीक मध्य-शरीर और असेंबली में आसानी, और फील्ड रिप्लेसेब्ल इनर ट्यूब असेंबली शामिल हैं।फैबर टाइप थ्रेड चार थ्रेड प्रति इंच डिज़ाइन का उपयोग करता है।
आव्यूह
आरसी ड्रिलिंग में मैट्रिक्स-टाइप थ्रेड एक अन्य मान्यता प्राप्त मानक है।रोस्चन मैट्रिक्स-प्रकार ड्रिल पाइप में उच्च ग्रेड मिश्र धातु उपकरण जोड़ों को गर्मी के इलाज वाले पिन के साथ क्षति के लिए बेहतर प्रतिरोध, लंबे जीवन के लिए उच्च शक्ति परिशुद्धता मध्य-शरीर और असेंबली में आसानी होती है।मैट्रिक्स प्रकार की छड़ में, आंतरिक ट्यूब को रबर स्टेबलाइजर्स के साथ तय किया जा सकता है या स्टील स्टेबलाइजर्स के साथ बदली जा सकती है।मैट्रिक्स-टाइप आरसी पाइप में इनर ट्यूब असेंबली के पिन वाले हिस्से पर सीलिंग ओ-रिंग्स हैं, जो इष्टतम इनर ट्यूब सीलिंग और एयरफ्लो प्रदान करते हैं।मैट्रिक्स-प्रकार का धागा एक मोटे, अधिक टिकाऊ तीन धागे प्रति इंच डिजाइन का उपयोग करता है।
मेट्ज़के
मेट्ज़के-टाइप थ्रेड रिवर्स सर्कुलेशन ड्रिलिंग में उपयोग किए जाने वाले मान्यता प्राप्त मानक थ्रेड्स में से एक है।Roschen Metzke-type ड्रिल पाइप में उच्च श्रेणी के अलॉय टूल जॉइंट्स के साथ हीट ट्रीटेड पिन्स हैं, जो क्षति के लिए बेहतर प्रतिरोध, उच्च शक्ति सटीक मिडबॉडी, लंबे जीवन और असेंबली में आसानी के लिए, और विशेष जोड़ों के साथ फील्ड रिप्लेसेबल इनर ट्यूब असेंबली हैं जो 360-डिग्री की पेशकश करते हैं। न्यूनतम प्रवाह प्रतिबंध के साथ स्थिरीकरण।मेट्ज़के-टाइप थ्रेड चार थ्रेड्स प्रति इंच डिज़ाइन और अधिक मजबूत 90 ° टूल जॉइंट मेटिंग सतह का उपयोग करता है।
रीमेट
आरसी ड्रिलिंग में रीमेट-टाइप थ्रेड एक अन्य मान्यता प्राप्त मानक है।Roschen Remet- प्रकार के ड्रिल पाइप में उच्च श्रेणी के अलॉय टूल जॉइंट्स होते हैं, जो हीट ट्रीटेड पिन के साथ बेहतर प्रतिरोध के लिए नुकसान, उच्च शक्ति सटीक मिडबॉडी, लंबे जीवन और असेंबली में आसानी के लिए, और विशेष जोड़ों के साथ फील्ड रिप्लेसेबल इनर ट्यूब असेंबली 360-डिग्री स्थिरीकरण प्रदान करते हैं। न्यूनतम प्रवाह प्रतिबंध के साथ।रीमेट-टाइप आरसी पाइप में इनर ट्यूब असेंबली के पिन वाले हिस्से पर सीलिंग ओ-रिंग्स हैं, जो इष्टतम इनर ट्यूब सीलिंग और एयरफ्लो प्रदान करते हैं।रीमेट-प्रकार का धागा मोटे, अधिक टिकाऊ तीन धागे प्रति इंच डिजाइन का उपयोग करता है।
रिवर्स सर्कुलेशन हैमर पैरामीटर्स
| ROSCHEN आर सी हथौड़ों निर्दिष्टीकरण | |||||||||
| हथौड़े का आकार | हथौड़ा | बिट शंक | रोशेन कोड | होल रेंज (मिमी) | बाहरी व्यास (मिमी) | लंबाई (बिट के बिना) मिमी | वजन (एनडब्ल्यू) किग्रा | कनेक्शन थ्रेड | काम का दबाव |
| 3" | RE531 | RE531 | आरओएस आरसी 30 | 84-100 | 81 | 1069 | 29 | 3" रीमेट | 1.0-3.0 एमपीए |
| 3" | RE035 | RE035 | आरओएस आरसी 35 | 84-105 | 85 | 1075 | 35 | 3" रीमेट | 1.0-3.0 एमपीए |
| 4 1/2" | RE004 | RE004 | आरओएस आरसी 40 | 111-127 | 107 | 1252 | 52 | 3.5"-4" रीमेट 4" मेट्ज़के | 1.0-3.0 एमपीए |
| 4 1/2" | RE540 | RE540 | आरओएस आरसी 45 | 111-127 | 107 | 1252 | 52 | 3.5"-4" रीमेट 4" मेट्ज़के | 1.0-3.0 एमपीए |
| 5" | RE040 | RE040 | आरओएस आरसी 50 | 113-130 | 109.5 | 1191 | 57 | 3.5"-4" रीमेट 4" मेट्ज़के | 1.0-3.0 एमपीए |
| 5" | RE542 | RE542 | आरओएस आरसी 50 | 113-130 | 109.5 | 1191 | 57 | 3.5"-4" रीमेट 4" मेट्ज़के | 1.0-3.0 एमपीए |
| 5" | RE543 | RE543 | आरओएस आरसी 50 | 120-135 | 116 | 1191 | 62 | 3.5"-4" रीमेट 4" मेट्ज़के | 1.0-3.0 एमपीए |
| 5" | RE545 | RE545 | आरओएस आरसी 50 | 122-135 | 117.5 | 1261 | 65 | 4"-4.5" रीमेट 4"-4.5" मेट्ज़के | 1.5-3.5 एमपीए |
| 5 1/2" | RE547 | RE547 | आरओएस आरसी 55 | 130-146 | 124.5 | 1270 | 71 | 4.5" रीमेट 4.5" मेट्ज़के | 1.5-3.5 एमपीए |
| 5 1/2" | RE052 | RE052 | आरओएस आरसी 55 | 130-146 | 124.5 | 1270 | 71 | 4.5" रीमेट 4.5" मेट्ज़के | 1.5-3.5 एमपीए |
| 5 3/4" | RE054 | RE054 | आरओएस आरसी 55 | 130-146 | 124.5 | 1270 | 85 | 4.5" रीमेट 4.5" मेट्ज़के | 1.5-3.5 एमपीए |
| 5 3/4" | RE140 | RE140 | आरओएस आरसी 55 | 130-146 | 124.5 | 1270 | 85 | 4.5" रीमेट 4.5" मेट्ज़के | 1.5-3.5 एमपीए |
| 5" | PR40 | PR40 | आरओएस आरसी 50 | 124-142 | 120.5 | 1362 | 80.5 | 3.5"-4.5" रीमेट 3.5"-4.5" मेटज़के | 1.5-3.5 एमपीए |
| 5 1/2" | PR52 | PR52 | आरओएस आरसी 55 | 126-142 | 121 | 1227 | 68.5 | 4"-4.5" रीमेट 4"-4.5" मेट्ज़के | 1.5-3.5 एमपीए |
| 5 1/2" | PR52R | PR52/PR52R | आरओएस आरसी 55 | 130-146 | 124 | 1225 | 65 | 4"-4.5" रीमेट 4"-4.5" मेट्ज़के | 1.5-3.5 एमपीए |

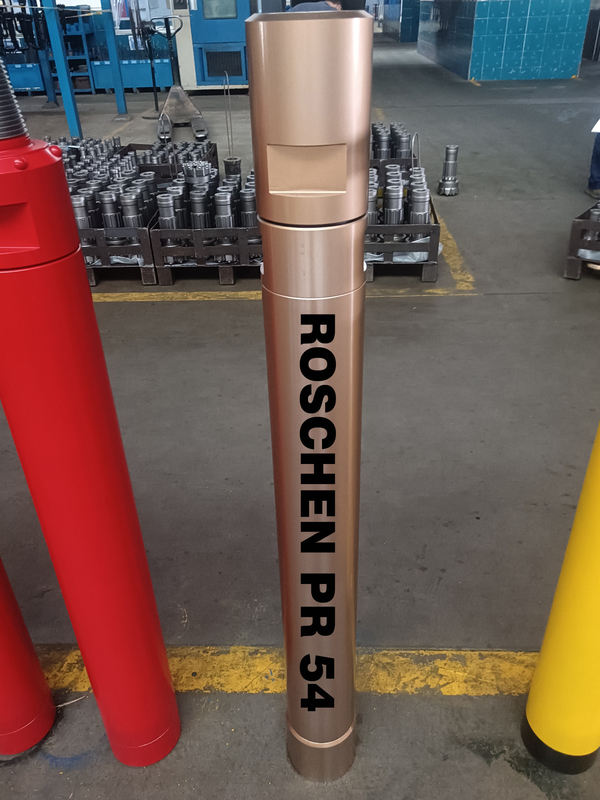

| 5 1/2" | PR54 | PR54 | आरओएस आरसी 55 | 135-150 | 130 | 1294 | 84.5 | 4.5" रीमेट 4.5" मेट्ज़के | 1.5-3.5 एमपीए |
| 6" | एमएक्स 5456 | एमएक्स 5456 | आरओएस आरसी 60 | 136-150 | 132 | 1362 | 90 | 4.5" रीमेट 4.5" मेट्ज़के | 1.5-3.5 एमपीए |
| 6"~6 1/2" | RC62/RC62R | RC62/RC62R | आरओएस आरसी 65 | 152-190 | 146 | 1320 | 110 | निवेदन है | 1.5-3.5 एमपीए |
| 8" | RC82/RC82R | RC82/RC82R | आरओएस आरसी 80 | 190-250 | 180 | 1395 | 185 | निवेदन है | 1.5-3.5 एमपीए |
| 10" | RC100/RC100R | RC100/RC100R | आरओएस आरसी 100 | 250-370 | 240 | 1528 | 328 | निवेदन है | 1.5-3.5 एमपीए |
| टिप्पणियाँ: | |||||||||
| मेट्ज़के, रीमेट थ्रेड उपलब्ध है! | |||||||||
| आरसी हैमर का कोई विशेष प्रकार अनुरोध अनुरोध द्वारा उपलब्ध होगा। | |||||||||
रिवर्स सर्कुलेशन हैमर का उपयोग
