रेमेट मेट्ज़के थ्रेड रिवर्स सर्कुलेशन ड्रिल रॉड 3एम आरई531 हैमर ड्रिलिंग के लिए लंबा
रिवर्स सर्कुलेशन रिल रॉडपरिचय
रिवर्स सर्कुलेशन ड्रिल रॉड में चार धागे होते हैं जो मशीन के संचालन समय को बढ़ाते हैं।दो अतिरिक्त धागों का उद्देश्य क्षेत्र में भीतरी ट्यूब को बदलने की अनुमति देना है।यह ड्रिलर को बिना वेल्डिंग के, बॉक्स टूल ज्वाइंट को नए टूल जॉइंट से बदलने की अनुमति देता है और साइट पर किया जा सकता है।
हम हीट थ्रेडेड 4130 मिश्र धातु उपकरण जोड़ों का उपयोग करते हैं;यह मिश्र धातु ड्रिलर को कड़वाहट के डर के बिना एक हार्डफेसिंग प्रोग्राम को नियोजित करने की अनुमति देता है।हम एक माइक्रोअलॉय मिडसेक्शन (मिडबॉडी), ST52V, 90KS1 MIL VLD का उपयोग करते हैं जिसमें एक बेहतर घर्षण प्रतिरोध होता है।
हमारी आंतरिक ट्यूब मिडसेक्शन (मिडबॉडी) एक भारी-दीवार वाली यांत्रिक ट्यूब है, पाइप नहीं।भीतरी ट्यूब स्थिर है और अधिकांश परिस्थितियों में कंपन नहीं करेगी।भीतरी ट्यूब के सिरों को एक हीट ट्रीटेड मिश्र धातु से बनाया जाता है और पुरुष सिरे को सही संरेखण के लिए वेल्डिंग के बाद मशीन से तैयार किया जाता है।
ओ-रिंग अनुचर कंपन और टोक़ भार के बाहरी पाइप में स्थानांतरण से उत्पन्न होने वाली समस्याओं को समाप्त करने के लिए टक्कर बलों को अवशोषित करते हैं।
रिवर्स सर्कुलेशन ड्रिल रॉड स्पेसिफिकेशंसपैरामीटर:
| आकार | 3", 3 1/2", 4", 4 1/2", 75 मिमी और 78 मिमी |
| धागे के प्रकार | रीमेट, मेट्ज़के, आरआरई, वेस्ट्रोड, एलडब्ल्यू, टीएस और अन्य धागे |
| रिवर्स सर्कुलेशन ड्रिल रॉड स्पेसिफिकेशंस | |||||||
| धागा प्रकार | रेमेट | रेमेट | रेमेट | मेट्ज़के | मेट्ज़के | आव्यूह | आव्यूह |
| रॉड ओडी | 3 1/2" | 4" | 4 1/2" | 4" | 4 1/2" | 4" | 4 1/2" |
| बाहरी ट्यूब OD | 88.9 मिमी | 101.7 मिमी | 114.3 मिमी | 101.7 मिमी | 114.3 मिमी | 101.7 मिमी | 114.3 मिमी |
| बाहरी ट्यूब आईडी | 81.8 मिमी | 94.6 मिमी | 107.2 मिमी | 94.6 मिमी | 107.2 मिमी | 94.6 मिमी | 107.2 मिमी |
| बाहरी ट्यूब डब्ल्यूटी | 5.3 मिमी | 7.1 मिमी | 7.1 मिमी | 7.1 मिमी | 7.1 मिमी | 7.1 मिमी | 7.1 मिमी |
| भीतरी ट्यूब OD | 38.1mm | 50.8 मिमी | 63.5 मिमी | 50.8 मिमी | 63.5 मिमी | 50.8 मिमी | 63.5 मिमी |
| भीतरी ट्यूब आईडी | 32.6 मिमी | 45.3 मिमी | 58 मिमी | 45.3 मिमी | 58 मिमी | 45.3 मिमी | 58 मिमी |
| भीतरी ट्यूब डब्ल्यूटी | 5.5 मिमी | 5.5 मिमी | 5.5 मिमी | 5.5 मिमी | 5.5 मिमी | 5.5 मिमी | 5.5 मिमी |
| स्पैनर फ्लैट | 90 मिमी | 90 मिमी | 90 मिमी | 90 मिमी | 90 मिमी | 90 मिमी | 90 मिमी |
| वजन 3.0m | 75 किग्रा. | 75 किग्रा. | 95 किग्रा. | 75 किग्रा. | 95 किग्रा. | 75 किग्रा. | 95 किग्रा. |
| वजन 6.0 मी | 120 किग्रा. | 150 किग्रा. | 168 किग्रा. | 150 किग्रा. | 168 किग्रा. | 150 किग्रा. | 168 किग्रा. |

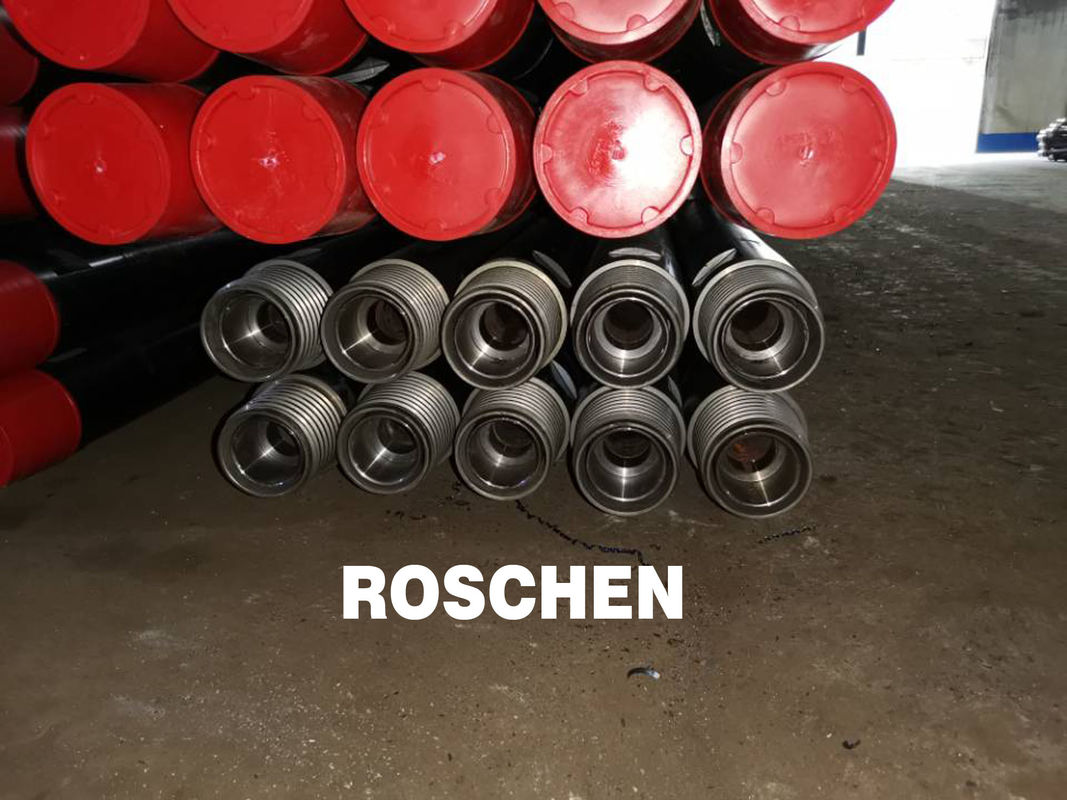

आर सी ड्रिल छड़ चित्र:
