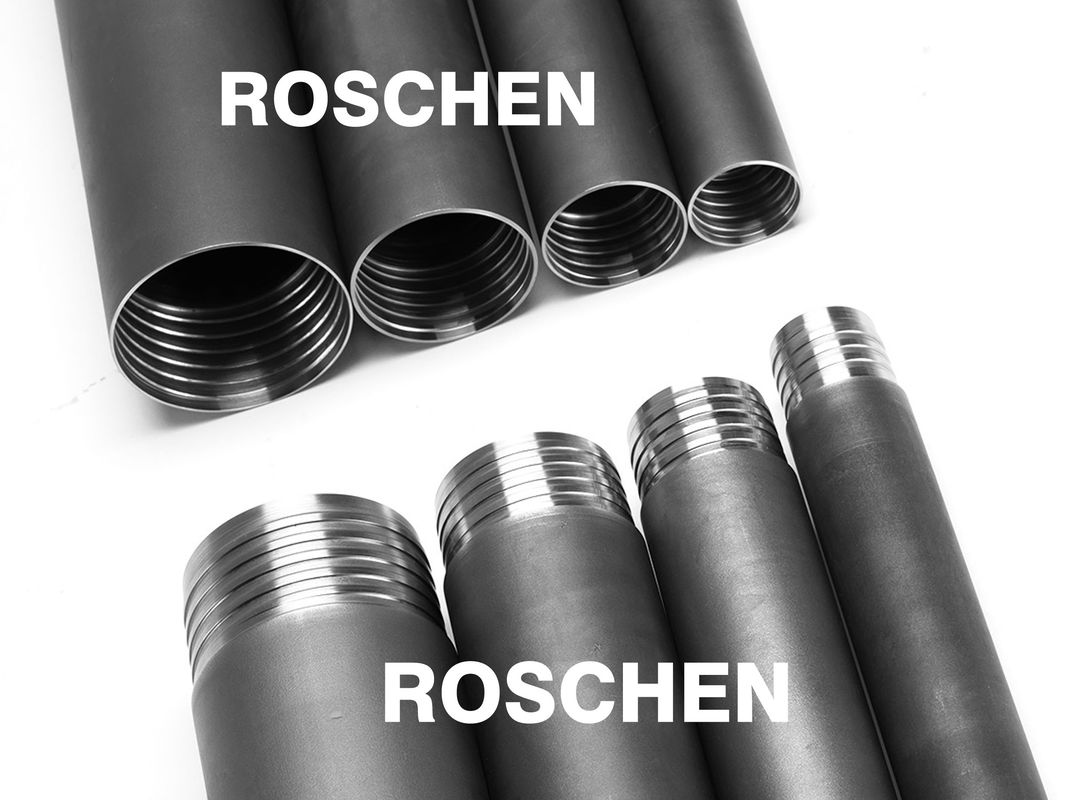

पूर्ण क्रोम कोटिंग 3 मीटर लंबी के साथ मुख्यालय पूर्ण होल कोर बैरल बाहरी ट्यूब
ड्रिल निर्माण के दौरान बोरहोल में उपयोग किए जाने वाले पूरे ड्रिल पाइप कॉलम और उसके जोड़ों के लिए सामान्य शब्द (छेद की रक्षा के लिए आवरण को छोड़कर)।ड्रिलिंग उपकरण में एक सक्रिय ड्रिल पाइप, एक ड्रिल पाइप, एक कोर ट्यूब, एक निचला रिएमर और एक ड्रिल बिट होता है, और यदि आवश्यक हो तो कोर ट्यूब के ऊपरी हिस्से में एक अवसादन ट्यूब या ड्रिल कॉलर को जोड़ा जाता है।ड्रिलिंग उपकरण का कार्य मुख्य रूप से रॉक को ड्रिलिंग करने की प्रक्रिया के दौरान बिट दबाव और रोटरी टोक को थोड़ा स्थानांतरित करना है, और रॉक कोर को इकट्ठा करने के लिए ड्रिलिंग फ्लशिंग तरल पदार्थ को छेद के नीचे तक पहुंचाना है।
कोर बेलर ड्रिलिंग टूल के विभिन्न घटक ड्रिलिंग प्रक्रिया के दौरान स्वयं ड्रिलिंग उपकरण के वैकल्पिक भार, थकान और पहनने का सामना करने के लिए उत्कृष्ट भौतिक और यांत्रिक गुणों के साथ उच्च गुणवत्ता वाले सहज स्टील पाइप से बने होते हैं।छेद जितना गहरा होगा, ड्रिलिंग टूल की प्रदर्शन आवश्यकताएं उतनी ही अधिक होंगी।एक निश्चित कार्य अवधि के बाद, ड्रिलिंग उपकरण पहनने और जंग के कारण खराब हो जाएगा।
कोर बैरल ड्रिलिंग उपकरण ज्यादातर उच्च गुणवत्ता वाले मिश्र धातु इस्पात या कम मिश्र धातु इस्पात से बने होते हैं, और उनके प्रदर्शन को बेहतर बनाने के लिए ठीक से गर्मी का इलाज किया जाता है।चीन ने ड्रिलिंग उपकरण बनाने के लिए मैंगनीज, टैंटलम, वैनेडियम, टाइटेनियम, सिलिकॉन, बोरॉन और अन्य तत्वों से युक्त मिश्र धातु इस्पात पाइपों का सफलतापूर्वक उपयोग किया है।उचित गर्मी उपचार के बाद, प्रदर्शन "GB3423-82" राष्ट्रीय मानक की आवश्यकताओं को पूरा करता है।
वायरलाइन डायमंड कोर बिट्स विनिर्देशों | ||
आकार | कोर Ø | छेद Ø |
AQTK | 35.5 मिमी (1-3 / 8 इंच) | 48 मिमी (1-7 / 8 इंच) |
BQ | 36.4 मिमी (1-7 / 16 इंच) | 60 मिमी (2-3 / 8 इंच) |
BQTK | 40.7 मिमी (1-5 / 8 इंच) | 60 मिमी (2-3 / 8 इंच) |
NQ | 47.6 मिमी (1-7 / 8 इंच) | 75.7 मिमी (3 इंच) |
NQTK (NQ2 ") | 50.6 मिमी (2 इंच) | 75.7 मिमी (3 इंच) |
NQ3 | 45 मिमी (1-3 / 8 इंच) | 75.7 मिमी (3 इंच) |
मुख्यालय | 63.5 मिमी (2-1 / 2 इंच) | 96 मिमी (3-3 / 8 इंच) |
HQ3 | 61.1 मिमी (2-3 / 8 इंच) | 96 मिमी (3-3 / 8 इंच) |
PQ3 | 85 मिमी (3-3 / 8 इंच) | 122.6 मिमी (4-7 / 8 इंच) |
PQ3 | 83 मिमी (3-1 / 4 इंच) | 122.6 मिमी (4-7 / 8 इंच) |
वायरलाइन डायमंड कोर बिट्स, मेट्रिकल डायमंड इम्प्रेगेटेड ड्रिल बिट्स स्पेसिफिकेशंस | |
"क्यू" श्रृंखला: | AQ, BQ, NQ, HQ, PQ / AQTK, BQTK, BQ3, NQ2, NQ3, NQTT, HQ3, HQTT, PQ3, PQTT |
ए-गेज कोर बिट्स: | AQ, AQ-RSG, AWG (AX), AWM, AWT, LTK48 |
बी-गेज कोर बिट्स: | BQ, BQ-RSG, BQ-2.400, BQ3, BWG (BX), BWM, BWT, LTK60, TBW |
एन-गेज कोर बिट्स: | NQ, NQ-RSG, NQ-3.032, NQ2, NQ2-RSG, NQ3 / NQTT, NQ3-RSG, NQ3-3.032, NMLC, NWG (NX), NWM, NWT, TNW, TNW |
एच-गेज कोर बिट्स: | HQ, HQ-RSG, HQ-3.830, HQ-3.895, HQ3 / HQTT, HQ3-RSG, HQ3-3.895, HMLC, HWF-Long, HWF-Short, HWG (HX), HWT |
पी-गेज कोर बिट्स: | PQ, PQ3, PWF-Long, PWF-Short |
एस-गेज कोर बिट्स: | SWF- लॉन्ग, SWF- शॉर्ट |
यू-गेज कोर बिट्स: | यूडब्ल्यूएफ-लॉन्ग, यूडब्ल्यूएफ-शॉर्ट |
Z- गेज कोर बिट्स: | जेडडब्ल्यूएफ-लॉन्ग, जेडडब्ल्यूएफ-शॉर्ट |
टी सीरीज: | T36, T46, T56, T66, T76, T86, T101 |
TT श्रृंखला: | TT46, TT56, TT66, TT76, TT86, TT101 |
T2 श्रृंखला: | टी 2 46, टी 2 56, टी 2 66, टी 2 76, टी 2 86, टी 2 101 |
टीबी श्रृंखला मीट्रिक कोर बिट्स: | TB36, TB46, TB56, TB66, TB76, TB86, TB101 |
T6 श्रृंखला मीट्रिक कोर बिट्स: | T6-76, T6-86, T6-101, T6-116, T6-131, T6-146 |
T6S श्रृंखला मीट्रिक कोर बिट्स: | T6S-76, T6S-86, T6S-101, T6S-116, T6S-131, T6S-146 |
बी सीरीज (IS03552-1) मीट्रिक कोर बिट्स: | B36, B46, B56, B66, B76, B86, B101, B116, B131, B146 |
अन्य सभी मानक: | सीडीडीए, डीसीडीएमए, क्रिलियस और आईएसओ आकार। |
