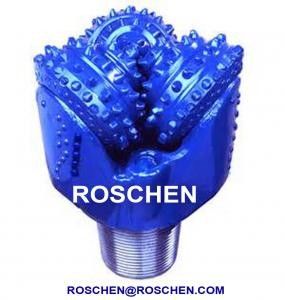

ट्रिकोन रॉक ड्रिल बिट्स 9 7/8" वाटर वेल ड्रिलिंग के लिए
अच्छी तरह से ड्रिलिंग एक प्राकृतिक संसाधन जैसे भूजल, नमकीन, प्राकृतिक गैस, या पेट्रोलियम के निष्कर्षण के लिए जमीन में एक छेद ड्रिलिंग की प्रक्रिया है, सतह से एक उपसतह जलाशय में तरल पदार्थ के इंजेक्शन के लिए या उपसतह संरचनाओं के मूल्यांकन के लिए या निगरानी।भूमिगत सामग्री की प्रकृति की खोज के लिए ड्रिलिंग (उदाहरण के लिए धातु अयस्क की खोज में) को सबसे अच्छा बोरहोल ड्रिलिंग के रूप में वर्णित किया गया है।
कार्यक्षेत्र ड्रिल बिट
सबसे पहले के कुएं पानी के कुएं थे, उन क्षेत्रों में हाथ से खोदे गए उथले गड्ढे थे जहां पानी की मेज सतह के करीब पहुंचती थी, आमतौर पर चिनाई या लकड़ी की दीवारों के साथ आंतरिक रूप से ढहने से बचाने के लिए।आधुनिक ड्रिलिंग तकनीकें लंबी ड्रिल शाफ्ट का उपयोग करती हैं, जो खुदाई से उत्पन्न होने की तुलना में बहुत अधिक संकीर्ण और गहरे छेद पैदा करती हैं।
अच्छी तरह से ड्रिलिंग या तो मैन्युअल या यांत्रिक रूप से की जा सकती है और आवश्यक उपकरणों की प्रकृति अत्यंत सरल और सस्ते से लेकर बहुत परिष्कृत तक भिन्न होती है।
इंटरनेशनल एसोसिएशन ऑफ ड्रिलिंग कॉन्ट्रैक्टर्स (आईएडीसी) द्वारा प्रबंधित दबाव ड्रिलिंग (एमपीडी) को "एक अनुकूली ड्रिलिंग प्रक्रिया के रूप में परिभाषित किया गया है जो पूरे कुएं में कुंडलाकार दबाव प्रोफ़ाइल को अधिक सटीक रूप से नियंत्रित करने के लिए उपयोग किया जाता है।"एमपीडी का उद्देश्य "डाउनहोल दबाव पर्यावरण सीमाओं का पता लगाना और उसके अनुसार कुंडलाकार हाइड्रोलिक दबाव प्रोफ़ाइल का प्रबंधन करना है।"
| Tricone Rolle बिट्स उत्पाद विनिर्देश: | |
| नमूना | पानी के कुएं के लिए मिल्ड टूथ बिट्स ट्राइकोन, पानी के कुएं के लिए टीसीआई बिट्स ट्राइकोन |
| आईएडीसी कोड | 116 117 126 127 136 137 216 217 226 316 317 326 327 336 337 115 125 135 215 225 235 315 325 335 114 124 214 314 111 121 131 346 347 |
| 417 427 437 517 527 537 617 627 637 737 837 832 415 425 435 445 525 625 635 416 427 436 446 447 516 526 537 547 516 536 535 | |
| बेरिंग के प्रकार | एच - घर्षण असर;जी - रोलर असर;एफ - फ़्लोटिंग असर |
| सीलिंग प्रकार | एचजे (धातु मुहरबंद जर्नल असर) |
| हा (रबर सीलबंद जर्नल बेयरिंग) एयर कूल्ड बेयरिंग प्रकार | |
| आकार | होल ओपनर बिट, रीमर बिट के लिए 2 7/8 "से 26" बड़े आकार से |
| सामग्री | मिश्र धातु इस्पात, टंगस्टन कार्बाइड डालें |
| अतिरिक्त सुविधा | १) Y-शंक्वाकार दांत २) X-छेनी वाले दांत ३) K- चौड़े दांत ४) G- Gague सुरक्षा |
| लागू गठन | बहुत नरम, मुलायम, मध्यम नरम, कठोर, मध्यम कठोर, बहुत कठोर गठन |
| आवेदन | पेट्रोलियम और गैस, पानी के कुएं, खनन और विवर्तनिक उद्योग, तेल क्षेत्र, निर्माण, भूतापीय, दिशात्मक बोरिंग और भूमिगत नींव का काम। |
| नहीं। | ट्रिकोन रॉक बिट आकार: | एपीआई थ्रेड REG.PIN | |
| में | मिमी | ||
| 1 | 3 3/4 | 95.3 | २ ३/८ |
| 2 | 3 7/8 | 98.4 | २ ३/८ |
| 3 | 4 1/8 | 104.8 | २ ३/८ |
| 4 | 4 1/4 | १०८ | २ ३/८ |
| 5 | 4 1/2 | ११४.३ | २ ३/८ |
| 6 | 4 5/8 | 117.5 | 2 7/8 |
| 7 | 4 3/4 | 120.7 | 2 7/8 |
| 8 | 4 7/8 | 123.8 | 2 7/8 |
| 9 | 5 1/2 | १३९.७ | 3 1/2 |
| 10 | ५ ५/८ | 142.9 | 3 1/2 |
| 1 1 | 5 2/3 | १४३.९ | 3 1/2 |
| 12 | 4 3/4 | १४६.१ | 3 1/2 |
| १३ | ५ ७/८ | १४९.२ | 3 1/2 |
| 14 | 6 | १५२.४ | 3 1/2 |
| 15 | 6 1/8 | 155.6 | 3 1/2 |
| 16 | 6 1/4 | १५८.८ | 3 1/2 |
| 17 | 6 1/2 | 165.1 | 3 1/2 |
| १८ | 6 5/8 | १६८.३ | 3 1/2 |
| 19 | 6 3/4 | 171.5 | 3 1/2 |
| 20 | 7 1/2 | १९०.५ | 4 1/2 |
| 21 | 7 5/8 | 193.7 | 4 1/2 |
| 22 | 7 7/8 | 200 | 4 1/2 |
| 23 | 8 3/8 | २१२.७ | 4 1/2 |
| 24 | 8 1/2 | 215.9 | 4 1/2 |
| 25 | 8 5/8 | 219.1 | 4 1/2 |
| 26 | 8 3/4 | 222.3 | 4 1/2 |
| २७ | 9 1/2 | 241.3 | 6 5/8 |
| 28 | 9 5/8 | 244.5 | 6 5/8 |
| 29 | 9 7/8 | २५०.८ | 6 5/8 |
| 30 | 10 1/2 | २६६.७ | 6 5/8 |
| 31 | १० ५/८ | 269.9 | 6 5/8 |
| 32 | 1 1 | 279.4 | 6 5/8 |
| 33 | ११ ५/८ | २९५.३ | 6 5/8 |
| 34 | 12 | ३०४.८ | 6 5/8 |
| 35 | १२ १/४ | 311.2 | 6 5/8 |
| 36 | १२ ५/१६ | 312.7 | 6 5/8 |
| 37 | १३ ३/८ | 314.3 | 6 5/8 |
| 38 | १२ ७/१६ | 315.9 | 6 5/8 |
| 39 | १२ ५/८ | 320.7 | 6 5/8 |
| 40 | १३ १/८ | 333.4 | 6 5/8 |
| 41 | १३ १/२ | 342.9 | 6 5/8 |
| 42 | १३ ५/८ | 346.1 | 6 5/8 |
| 43 | १३ ३/४ | 349.3 | 6 5/8 |
| 44 | १४ १/२ | 368.3 | 7 5/8 |
| 45 | १४ ३/४ | 374.7 | 7 5/8 |
| 46 | १५ १/२ | 393.7 | 7 5/8 |
| 47 | 16 | 406.4 | 7 5/8 |
| 48 | १७ १/२ | 444.5 | 7 5/8 |
| 49 | १८ ७/८ | 479.4 | 7 5/8 |
| 50 | 20 | 508 | 7 5/8 |
| 51 | 22 | 558.8 | 7 5/8 |
| 52 | 24 | ६०९.६ | 7 5/8 |
| 53 | 26 | 660.4 | 7 5/8 |
| 54 | 28 | 711.2 | 7 5/8 |
| 55 | 30 | 762 | 7 5/8 |
त्रि-शंकु बिट का रॉक ब्रेकिंग तंत्र
1. प्रभाव पेराई
जब शंकु बिट कुएं के तल पर काम कर रहा होता है, तो बिट के अनुदैर्ध्य कंपन द्वारा चट्टान पर दांतों का प्रभाव रोलर बिट द्वारा चट्टान को तोड़ने का मुख्य तरीका है।जब ड्रिल बिट को घुमाया जाता है, तो दांत एक निश्चित गति से चट्टान में दब जाते हैं।यह पेराई विधि पेराई परीक्षण में स्थिर दबाव के समान है।दांतों को चट्टान में दबाने के लिए पर्याप्त विशिष्ट दबाव और संपर्क समय की आवश्यकता होती है।इसलिए, चट्टान पर रोलर बिट के दांत के अक्षीय भार में स्थिर दबाव और प्रभाव भार शामिल हैं।ड्रिल बिट पर लागू किया गया ड्रिलिंग दबाव एक स्थिर दबाव वाला भाग होता है;प्रभाव भार ड्रिल बिट द्वारा उत्पन्न होता है जब कुएं के नीचे घूमता है, ताकि ड्रिल बिट-ड्रिल स्ट्रिंग सिस्टम लगातार संकुचित और फैला हुआ हो, और निचली ड्रिल स्ट्रिंग चक्र की लोचदार विरूपण ऊर्जा को शंकु द्वारा उत्पादित तक पहुंचाती है। , यह दांतों के प्रभाव दबाव का स्रोत है जब ड्रिल बिट चट्टान को तोड़ता है।गठन पर ड्रिल बिट के प्रभाव दबाव को बढ़ाने से टूटी हुई चट्टान की दक्षता बढ़ सकती है।
2. स्लाइडिंग कतरनी
उच्च प्लास्टिसिटी वाली चट्टान में, नीचे की चट्टान पर दांतों के प्रभाव के अलावा, दांतों को जमीन पर एक निश्चित स्लाइडिंग प्रभाव की भी आवश्यकता होती है, ताकि रॉक क्रशिंग प्रभाव का विस्तार करने के लिए दांत चट्टान को काट दें।नरम संरचनाओं में ड्रिलिंग करते समय यह महत्वपूर्ण है।कुएं के तल पर शंकु को घुमाने पर फिसलन पैदा करने के उपाय सुपर-टॉप, मिश्रित शंकु और शिफ्ट अक्ष हैं।
(१) सुपर टॉप।सुपर टॉप का मतलब है कि शंकु का शंकु शीर्ष ड्रिल बिट की केंद्र रेखा से अधिक है।शंकु के शीर्ष से केंद्र रेखा तक की दूरी को सुपर-टॉपिंग कहा जाता है।सुपर-टॉप दूरी जितनी बड़ी होगी, फिसलने की मात्रा उतनी ही अधिक होगी।सुपर-टॉप स्पर्शरेखा दिशा में एक स्लाइडिंग पैदा करता है, और शंकु के प्रत्येक रिंग पर दांतों और दांतों के बीच की चट्टान को काट दिया जाता है।
(२) जटिल शंकु।यौगिक शंकु शंकु को स्पर्शरेखा दिशा में फिसलने का कारण बनता है, और सुपर-टॉप के साथ, शंकु के प्रत्येक रिंग पर दांतों और दांतों के बीच की चट्टान को काट दिया जाता है।
(३) धुरी को स्थानांतरित करना।शाफ्ट को स्थानांतरित करने का मतलब है कि शंकु की धुरी को बिट की धुरी के सापेक्ष दूरी में अनुवादित किया जाता है।इस दूरी को शिफ्टिंग व्हीलबेस कहा जाता है।यदि शिफ्टिंग व्हीलबेस बड़ा है, तो शंकु के फिसलने की मात्रा बड़ी है, और कर्तन प्रभाव बड़ा है।शिफ्टिंग शाफ्ट दांतों को अक्षीय रूप से स्लाइड करने का कारण बनता है, और शंकु पर रिंग गियर के बीच की चट्टान को काट दिया जाता है।
3. दांत की कतरनी क्रिया ही
जब दांत अक्षीय दबाव (ड्रिलिंग दबाव) की कार्रवाई के तहत चट्टान में खाया जाता है, तो दांत की पच्चर की सतह इसके संपर्क में चट्टान पर एक क्षैतिज कतरनी बल पैदा करती है, और चट्टान कतरनी विमान के साथ कतरनी फ्रैक्चर से गुजरती है, साथ में दांतों के साथ।टूटी हुई चट्टान को हटाने के लिए आगे बढ़ें, जो कि चट्टान पर ही दांत का कतरनी प्रभाव है।
