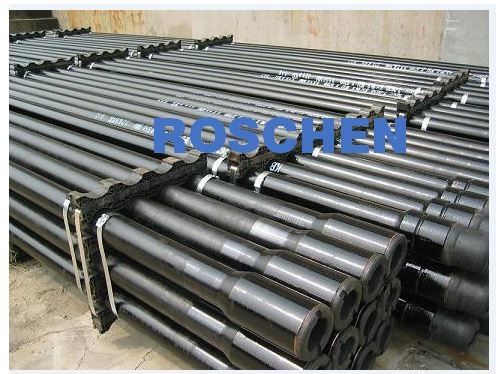

भारी वजन ड्रिल पाइप 4 1/2 इंच 41.8 एलबी फीट एनसी -46 कनेक्शन
HWDP का उपयोग संक्रमणकालीन कठोरता अनुभाग के रूप में किया जाता है, आमतौर पर कठोर और कठोर ड्रिल कॉलर और अपेक्षाकृत हल्के और लचीले ड्रिल पाइप जोड़ों के बीच, सीधे नीचे के छेद विधानसभा के ऊपर थकान विफलताओं को कम करने के लिए।
एक भारी वजन ड्रिल पाइप (HWDP) एक सामान्य ड्रिल पाइप की तरह दिखता है, केवल ट्यूब के साथ केंद्रित अपसेट को छोड़कर जो अत्यधिक बकलिंग को रोकने में मदद करता है।
इसकी दीवार की मोटाई बिट में अतिरिक्त वजन जोड़ने के लिए समान आकार के सामान्य ड्रिल पाइप की तुलना में 3 गुना तक है।
HWDP का उपयोग आमतौर पर दिशात्मक ड्रिलिंग में किया जाता है क्योंकि यह अधिक आसानी से झुकता है और उच्च-कोण संचालन में टोक़ और थकान को नियंत्रित करने में मदद करता है।
| नाममात्र का आकार (ट्यूब ओडी) | ट्यूब | उपकरण संयुक्त (में) | ||||
| मैं दीन) | लिफ्ट परेशान | केंद्र परेशान | कनेक्शन का प्रकार और आकार | ओडी (में) | मैं दीन) | |
| 2-7/8 | 1-1 / 2 | 2-15/16 | 3-5/16 | एनसी 26 (2-3/8 आईएफ) | 3-3 / 8 | 1-1 / 2 |
| 3-1 / 2 | 2-1/16 | 3-7/8 | 4 | एनसी 38 (3-1/2 आईएफ) | 4-3/4 (4-7/8,5) | 2-1/16 |
| 3-1 / 2 | 2-1 / 4 | 3-7/8 | 4 | एनसी 38 (3-1/2 आईएफ) | 4-3/4 (4-7/8,5) | 2-1 / 4 |
| 4 | 2-9/16 | 4-3/16 | 4-1 / 2 | एनसी 40 (4 एफएच) | 5-1 / 4 | 2-9/16 |
| 4 | 2-1 / 2 | 4-3/16 | 4-1 / 2 | एनसी 40 (4 एफएच) | 5-1 / 4 | 2-1 / 2 |
| 4-1 / 2 | 2-3 / 4 | 4-11/16 | 5 | एनसी 46 (4 आईएफ) | 6-1 / 4 | 2-3 / 4 |
| 4-1 / 2 | 2-11/16 | 4-11/16 | 5 | एनसी 46 (4 आईएफ) | 6-1 / 4 | 2-11/16 |
| 4-1 / 2 | 2-13/16 | 4-11/16 | 5 | एनसी 46 (4 आईएफ) | 6-1 / 4 | 2-13/16 |
| 5 | 3 | 5-1 / 8 | 5-1 / 2 | एनसी 50 (4-1/2 आईएफ) | 6-5 / 8 | 3 |
| 5-1 / 2 | 3-1 / 4 | 5-11/16 | 6 | 5-1 / 2 एफएच | 7 (7-1/4,7-1/2) | 3-1 / 4 |
| 5-1 / 2 | 3-3 / 8 | 5-11/16 | 6 | 5-1 / 2 एफएच | 7 (7-1/4,7-1/2) | 3-3 / 8 |
| 5-1 / 2 | 3-7/8 | 5-11/16 | 6 | 5-1 / 2 एफएच | 7 (7-1/4,7-1/2) | 3-7/8 |
| 5-1 / 2 | 4 | 5-11/16 | 6 | 5-1 / 2 एफएच | 7 (7-1/4,7-1/2) | 4 |
| 6-5 / 8 | 4 | 6-15/16 | 7-1 / 8 | 6-5/8 एफएच | 8 (8-1/4,8-1/2) | 4 |
| 6-5 / 8 | 4-1 / 2 | 6-15/16 | 7-1 / 8 | 6-5/8 एफएच | 8 (8-1/4,8-1/2) | 4-1 / 2 |
| 6-5 / 8 | 5 | 6-15/16 | 7-1 / 8 | 6-5/8 एफएच | 8 (8-1/4,8-1/2) | 5 |
| मानक सुविधाएं | एपीआई बोर बैक बॉक्स कनेक्शन | |||||
| एपीआई स्ट्रेस रिलीफ ग्रूव्ड पिन | ||||||
| कोल्ड रोल्ड थ्रेड रूट्स | ||||||
| फॉस्फेट लेपित कनेक्शन | ||||||
| विकल्प | आंतरिक प्लास्टिक कोटिंग | |||||
| विशेष रूप से बॉक्स और पिन टूल जॉइंट पर हार्डबैंड प्रकार | ||||||
| मालिकाना कनेक्शन | ||||||
| मेक एंड ब्रेक टेस्ट | ||||||
| सुरक्षा | दबाया इस्पात धागा रक्षक | |||||
| मिल टेस्ट सर्टिफिकेट | API युक्ति 7/7-1 और API RP7G के अनुसार जारी किया गया। | |||||
| खरीदार की देखभाल और खर्च पर अनुरोध पर तृतीय पक्ष निरीक्षण किया जा सकता है। | ||||||
एचडब्ल्यूडीपी निर्दिष्टीकरण
पारंपरिक हैवी वेट ड्रिल पाइप दो कॉन्फ़िगरेशन, वेल्डेड और इंटीग्रल में आते हैं।
वेल्डेड कॉन्फ़िगरेशन का निर्माण अतिरिक्त-लंबे टूल जोड़ों के घर्षण वेल्डिंग द्वारा एक मोटी कुएं की ट्यूब में किया जाता है, जबकि इंटीग्रल कॉन्फ़िगरेशन को AISI4145H मिश्र धातु इस्पात की एक ठोस पट्टी से तैयार किया जाता है।
एक अतिरिक्त विकल्प हैवीवेट सर्पिल ड्रिल पाइप है, जिसमें कम अंतर चिपके और बेहतर छेद-सफाई के लिए बाहरी सतह में सर्पिल खांचे काटे गए हैं।
उत्पाद API Spec.7/7-1 के अनुसार निर्मित होते हैं जहां लागू हो और आपकी आवश्यकताओं के अनुसार अग्रणी निर्माताओं के अतिरिक्त सुविधाओं और मालिकाना कनेक्शन के साथ अनुकूलित हो सकते हैं।
अपनी आवश्यकताओं पर चर्चा करने के लिए हमसे संपर्क करें।
