गैर-चुंबकीय ड्रिल कॉलर 6.500 ”एनसी50 फ्लेक्सी कॉलर

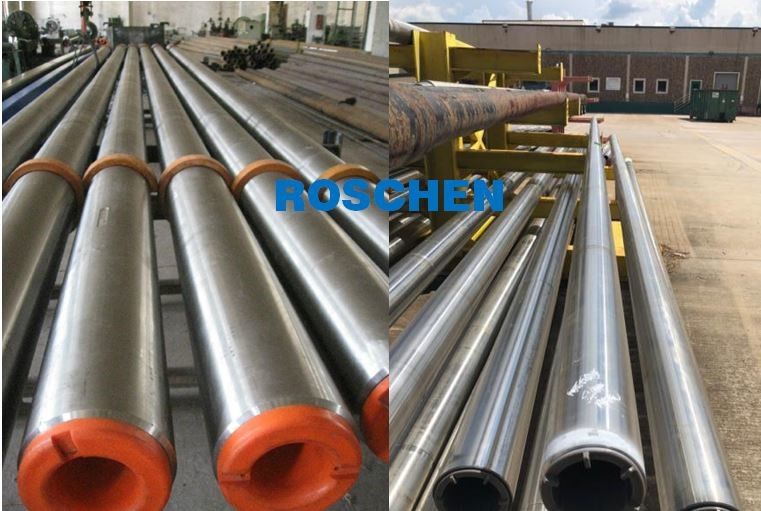

गैर चुंबकीय ड्रिल कॉलर
कमांड ट्यूबलर के गैर-चुंबकीय ड्रिल कॉलर एक अभिन्न भारी शुल्क संयुक्त हैं जो ऑस्टेनिटिक स्टेनलेस स्टील के ठोस बार से निर्मित होते हैं।हमारे गैर-चुंबकीय ड्रिल कॉलर को मशीनी सतह खत्म करने की स्थिति के साथ आपूर्ति की जाती है।
सभी गैर-चुंबकीय कॉलर उन्हें आवश्यक यांत्रिक गुणों के साथ प्रदान करने के लिए गर्म/ठंडा काम कर रहे हैं।फिर सलाखों को ट्रेपेन किया जाता है, हॉट स्पॉट का निरीक्षण किया जाता है और मशीनीकृत किया जाता है।आंतरिक व्यास की उचित संपीड़न स्थिति प्राप्त करने के लिए पूरी लंबाई पर एक आंतरिक बोर उपचार किया जाता है।
गैर-चुंबकीय ड्रिल कॉलर 4.75 ”एनसी38 फ्लेक्सी कॉलर
विनिर्देश | ||
नाममात्र का OD | ४ ३/४"(४.७५") | |
नाममात्र आईडी | २ ११/१६"(२.६८५") | |
मातृ ग्रेड | पी५३० | |
अनाज का आकार | 3-5 एएसटीएम | |
चुम्बकीय भेद्यता | 1.001मैक्स। | |
बहाव आकार | २ ९/१६"(२.५६२५") | |
भारतीय दंड संहिता | कोई नहीं | |
रासायनिक गुण | फास्फोरस | <0.05% |
गंधक | <0.03% | |
प्रति जोड़ औसत वजन | ||
विनिर्माण मानदंड | एपीआई युक्ति7-1 | |
ड्रिल कॉलर क्षमता | ||
तन्यता ताकत | १३०.५ केएसआई | |
१२० केएसआई मिन | ||
नम्य होने की क्षमता | १२१.४ केएसआई | |
110 केएसआई मिन | ||
असर की प्रचंडता | 171 आईबी/फीट | |
चर्पी वी नॉच | ||
कठोरता (ब्रिनेल) | 311-321 बीएचएन |
उपकरण संयुक्त/कनेक्शन निर्दिष्टीकरण | |||
संबंध | एनसी38 | ||
आयुध डिपो | ४ ३/४"(४.७५") | पहचान | २ ११/१६"(२.६८७५") |
समायोजित वजन | औसत लंबाई | 31.00 फीट | |
तन्यता ताकत | 587300Ibs | मरोड़ ताकत | १८१००आईबी/फीट |
अनुशंसित मेक अप टॉर्क | 9700आईबी/फीट | अधिकतम मेक अप टॉर्क | |
बढ़ाव | 18% | द्रव विस्थापन | |
द्रव क्षमता | 0.360 गैलन/फीट | लिफ्ट अवकाश | एन/ए |
पर्ची अवकाश | एन/ए | निरीक्षण मानदंड | एन एस -2 |
गैर-चुंबकीय ड्रिल कॉलर 6.500 ”एनसी50 फ्लेक्सी कॉलर
विनिर्देश | ||
नाममात्र का OD | 6 1/2"(6.5") | |
नाममात्र आईडी | ३ १/४"(३.२५") | |
मातृ ग्रेड | पी५३० | |
अनाज का आकार | 1-2 एएसटीएम | |
चुम्बकीय भेद्यता | 1.001मैक्स। | |
बहाव आकार | 3 1/8"(3.125") | |
भारतीय दंड संहिता | कोई नहीं | |
रासायनिक गुण | फास्फोरस | <0.05% |
गंधक | <0.03% | |
प्रति जोड़ औसत वजन | ||
विनिर्माण मानदंड | एपीआई युक्ति7-1 | |
ड्रिल कॉलर क्षमता | ||
तन्यता ताकत | 128.1 केएसआई | |
१२० केएसआई मिन | ||
नम्य होने की क्षमता | 119.2 केएसआई | |
110 केएसआई मिन | ||
असर की प्रचंडता | १८१ आईबी/फीट | |
चर्पी वी नॉच | ||
कठोरता (ब्रिनेल) | २९६-३०३ बीएचएन |
उपकरण संयुक्त/कनेक्शन निर्दिष्टीकरण | |||
संबंध | एनसी50 | ||
आयुध डिपो | 6 1/2"(6.5") | पहचान | ३ १/४"(३.२५") |
समायोजित वजन | औसत लंबाई | 31.00 फीट | |
तन्यता ताकत | 560,800Ibs | मरोड़ ताकत | ७१,२४०आईबी/फीट |
अनुशंसित मेक अप टॉर्क | 26700आईबी/फीट | अधिकतम मेक अप टॉर्क | |
बढ़ाव | 18% | द्रव विस्थापन | |
द्रव क्षमता | 0.698 गैलन/फीट | लिफ्ट अवकाश | एन/ए |
पर्ची अवकाश | एन/ए | निरीक्षण मानदंड | एन एस -2 |
गैर-चुंबकीय ड्रिल कॉलर 6.750” NC50 फ्लेक्सी कॉलर
विनिर्देश | ||
नाममात्र का OD | ६ ३/४"(६.७५") | |
नाममात्र आईडी | ३ १/४"(३.२५") | |
मातृ ग्रेड | पी५३० | |
अनाज का आकार | 2-4 एएसटीएम | |
चुम्बकीय भेद्यता | 1.001मैक्स। | |
बहाव आकार | 3 1/8"(3.125") | |
भारतीय दंड संहिता | कोई नहीं | |
रासायनिक गुण | फास्फोरस | <0.05% |
गंधक | <0.03% | |
प्रति जोड़ औसत वजन | ||
विनिर्माण मानदंड | एपीआई युक्ति7-1 | |
ड्रिल कॉलर क्षमता | ||
तन्यता ताकत | १३२.९ केएसआई | |
१२० केएसआई मिन | ||
नम्य होने की क्षमता | १२३.७ केएसआई | |
110 केएसआई मिन | ||
असर की प्रचंडता | 170 आईबी/फीट | |
चर्पी वी नॉच | ||
कठोरता (ब्रिनेल) | 306-316 बीएचएन |
उपकरण संयुक्त/कनेक्शन निर्दिष्टीकरण | |||
संबंध | एनसी50 | ||
आयुध डिपो | ६ ३/४"(६.७५") | पहचान | ३ १/४"(३.२५") |
समायोजित वजन | औसत लंबाई | 31.00 फीट | |
अनुशंसित मेक अप टॉर्क | अधिकतम मेक अप टॉर्क | ||
बढ़ाव | 18% | द्रव विस्थापन | |
द्रव क्षमता | लिफ्ट अवकाश | एन/ए | |
पर्ची अवकाश | एन/ए | निरीक्षण मानदंड | एन एस -2 |
गैर-चुंबकीय ड्रिल कॉलर 8.000" 6-5 / 8" रेग फ्लेक्सी कॉलर
विनिर्देश | ||
नाममात्र का OD | 8"(8") | |
नाममात्र आईडी | 3 1/2"(3.5") | |
मातृ ग्रेड | पी५३० | |
अनाज का आकार | 3-4 एएसटीएम | |
चुम्बकीय भेद्यता | 1.001मैक्स। | |
बहाव आकार | 3 3/8"(3.325") | |
भारतीय दंड संहिता | कोई नहीं | |
रासायनिक गुण | फास्फोरस | <0.05% |
गंधक | <0.03% | |
प्रति जोड़ औसत वजन | ||
विनिर्माण मानदंड | एपीआई युक्ति7-1 | |
ड्रिल कॉलर क्षमता | ||
तन्यता ताकत | १३०.५ केएसआई | |
१२० केएसआई मिन | ||
नम्य होने की क्षमता | 120.5 केएसआई | |
१०० केएसआई मिन | ||
असर की प्रचंडता | 146 आईबी/फीट | |
चर्पी वी नॉच | ||
कठोरता (ब्रिनेल) | २९८-३०२ बीएचएन |
उपकरण संयुक्त/कनेक्शन निर्दिष्टीकरण | |||
संबंध | 6 5/8" REG | ||
आयुध डिपो | 8"(8") | पहचान | 3 1/2"(3.5") |
समायोजित वजन | औसत लंबाई | 31.00 फीट | |
अनुशंसित मेक अप टॉर्क | अधिकतम मेक अप टॉर्क | ||
बढ़ाव | 20% | द्रव विस्थापन | |
द्रव क्षमता | लिफ्ट अवकाश | एन/ए | |
पर्ची अवकाश | एन/ए | निरीक्षण मानदंड | एन एस -2 |
गैर-चुंबकीय ड्रिल कॉलर 8.250" 6-5/8" रेग फ्लेक्सी कॉलर
विनिर्देश | ||
नाममात्र का OD | ८ १/४"(८.२५") | |
नाममात्र आईडी | 3 1/2"(3.5") | |
मातृ ग्रेड | पी५३० | |
अनाज का आकार | एएसटीएम | |
चुम्बकीय भेद्यता | 1.001मैक्स। | |
बहाव आकार | 3 3/8"(3.325") | |
भारतीय दंड संहिता | कोई नहीं | |
रासायनिक गुण | फास्फोरस | <0.05% |
गंधक | <0.03% | |
प्रति जोड़ औसत वजन | ||
विनिर्माण मानदंड | एपीआई युक्ति7-1 | |
ड्रिल कॉलर क्षमता | ||
तन्यता ताकत | ११०,००० साई मिनट | |
758 एमपीए मिनट | ||
नम्य होने की क्षमता | १००,००० साई मिनट | |
689 एमपीए मिनट | ||
असर की प्रचंडता | 60J फीट/Ibs . से ऊपर | |
कठोरता (ब्रिनेल) | 285 बीएचएन न्यूनतम |
उपकरण संयुक्त/कनेक्शन निर्दिष्टीकरण | |||
संबंध | 6 5/8" REG | ||
आयुध डिपो | ८ १/४"(८.२५") | पहचान | 3 1/2"(3.5") |
समायोजित वजन | औसत लंबाई | 31.00 फीट | |
अनुशंसित मेक अप टॉर्क | अधिकतम मेक अप टॉर्क | ||
बढ़ाव | 20% | द्रव विस्थापन | |
द्रव क्षमता | लिफ्ट अवकाश | एन/ए | |
पर्ची अवकाश | एन/ए | निरीक्षण मानदंड | एन एस -2 |
ड्रिल कॉलर
कमांड ट्यूबलर के ड्रिल कॉलर संशोधित AISI 4145H क्रोमियम मोलिब्डेनम मिश्र धातु इस्पात से बने होते हैं।एपीआई स्पेक 7-1 द्वारा निर्दिष्ट यांत्रिक गुणों को प्राप्त करने के लिए ये ड्रिल कॉलर बार पूर्ण लंबाई गर्मी उपचार और पानी बुझते हैं।
सभी ड्रिल कॉलर के साथ पूर्ण यांत्रिक और रासायनिक मिल परीक्षण प्रमाणपत्र प्रदान किए जाते हैं।ये मिल परीक्षण प्रमाणपत्र 285 से 341 BHN की कठोरता सीमा और सतह से एक इंच नीचे कमरे के तापमान पर 40 फीट-एलबीएस के प्रभाव मूल्य की गारंटी देते हैं।
सभी ड्रिल कॉलर बार को ट्रेपेन्ड किया जाता है और फिर निकट सहनशीलता वाले छिद्रों को सुनिश्चित करने के लिए एपीआई विनिर्देशों के लिए ड्रिफ्ट किया जाता है।ड्रिल कॉलर को बाहरी सतह के साथ या तो मशीनी या खुरदरी छील के साथ आपूर्ति की जाती है।
