गैर चुंबकीय चालाक ड्रिल कॉलर
ROSCHEN आपूर्ति समूह नए ड्रिल कॉलर प्रदान करता है।ड्रिल कॉलरROSCHEN आपूर्ति समूह के लिए सभी उत्पाद बिक्री का लगभग एक तिहाई शामिल है।हमारे द्वारा प्रदान किए जाने वाले नए ड्रिल कॉलर केवल प्रतिष्ठित स्टील निर्माताओं से आते हैं और सभी उद्योग की आवश्यकताओं को पूरा करने के लिए बनाए जाते हैं।
निर्माण के अपने प्रारंभिक चरण में, ड्रिल कॉलर 4145 कार्बन स्टील के ठोस गोल बार होते हैं।ड्रिलिंग के लिए आवश्यक धात्विक गुणों और कठोरता को प्राप्त करने के लिए सलाखों को फिर गर्मी उपचार प्रक्रिया में बुझाया जाता है और तड़का लगाया जाता है।एक बार गर्मी उपचार पूरा हो जाने के बाद, एक छेद को कोरिंग/होनिंग प्रक्रिया में बार के माध्यम से ट्रेपनिंग के रूप में जाना जाता है।इस छेद को आईडी या आंतरिक व्यास के रूप में जाना जाता है।ट्रेपनिंग पूरा होने के बाद, सिरों को मशीन में पिरोया जाता है जो कनेक्शन बनाता है।
गैर-चुंबकीय चालाक ड्रिल कॉलर 4.750" एनसी38
| विनिर्देश | उपकरण संयुक्त/कनेक्शन निर्दिष्टीकरण | |||||
| नाममात्र का OD | ४ ३/४"(४.७५") | संबंध | एनसी38 | बेंड तनाव अनुपात | ||
| नाममात्र आईडी | २ ११/१६"(२.६८७५") | आयुध डिपो | 4 3/4" (4.75") | पहचान | २ ११/१६"(२.६८७५") | |
| सामग्री ग्रेड | पी५३० | समायोजित वजन | औसत लंबाई | 31.00 फीट | ||
| अनाज का आकार | एएसटीएम | तन्यता ताकत | 587300 एलबीएस | मरोड़ ताकत | १८१०० पौंड/फीट | |
| चुम्बकीय भेद्यता | 1.001मैक्स | अनुशंसित मेक अप टॉर्क | अधिकतम मेक अप टॉर्क | |||
| बहाव आकार | २ ९/१६"(२.५६२५") | पर्ची अवकाश | एन/ए | लिफ्ट अवकाश | एन/ए | |
| हार्डबैंडिंग | कोई नहीं | द्रव विस्थापन | द्रव क्षमता | |||
| भारतीय दंड संहिता | कोई नहीं | निरीक्षण मानदंड | एन एस -2 | बढ़ाव | 18% | |
| रासायनिक गुण | फास्फोरस <0.05% | |||||
| सल्फर <0.03% | ||||||
| प्रति जोड़ औसत वजन | ||||||
| विनिर्माण मानदंड | एपीआई युक्ति7-1 | |||||
| ड्रिल कॉलर क्षमता | ||||||
| तन्यता ताकत | १२०,००० साई न्यूनतम | |||||
| ८२७ एमपीए | ||||||
| नम्य होने की क्षमता | 110,00 साई न्यूनतम | |||||
| ७५८ एमपीए | ||||||
| असर की प्रचंडता | 60J lb/ft से ऊपर चरपी V नॉच | |||||
| कठोरता (ब्रिनेल) | न्यूनतम २८५ बीएचएन | |||||
गैर-चुंबकीय चालाक ड्रिल कॉलर 6.750" NC50
| विनिर्देश | उपकरण संयुक्त/कनेक्शन निर्दिष्टीकरण | |||||
| नाममात्र का OD | ६ ३/४"(६.७५") | संबंध | एनसी50 | बेंड तनाव अनुपात | ||
| नाममात्र आईडी | ३ १/४"(३.२५") | आयुध डिपो | ६ ३/४" (६.७५") | पहचान | ३ १/४"(३.२५") | |
| सामग्री ग्रेड | पी५३० | समायोजित वजन | औसत लंबाई | 31.00 फीट | ||
| अनाज का आकार | एएसटीएम | तन्यता ताकत | मरोड़ ताकत | |||
| चुम्बकीय भेद्यता | 1.001मैक्स | अनुशंसित मेक अप टॉर्क | अधिकतम मेक अप टॉर्क | |||
| बहाव आकार | 3 1/8"(3.125") | पर्ची अवकाश | एन/ए | लिफ्ट अवकाश | एन/ए | |
| हार्डबैंडिंग | कोई नहीं | द्रव विस्थापन | द्रव क्षमता | |||
| भारतीय दंड संहिता | कोई नहीं | निरीक्षण मानदंड | एन एस -2 | बढ़ाव | 18% | |
| रासायनिक गुण | फास्फोरस <0.05% | |||||
| सल्फर <0.03% | ||||||
| प्रति जोड़ औसत वजन | ||||||
| विनिर्माण मानदंड | एपीआई युक्ति7-1 | |||||
| ड्रिल कॉलर क्षमता | ||||||
| तन्यता ताकत | १२०,००० साई न्यूनतम | |||||
| ८२७ एमपीए | ||||||
| नम्य होने की क्षमता | 110,00 साई न्यूनतम | |||||
| ७५८ एमपीए | ||||||
| असर की प्रचंडता | 60J lb/ft से ऊपर चरपी V नॉच | |||||
| कठोरता (ब्रिनेल) | न्यूनतम २८५ बीएचएन | |||||
गैर-चुंबकीय ड्रिल कॉलर 8.000" x 6 5/8" REG ड्रिल कॉलर
| विनिर्देश | उपकरण संयुक्त/कनेक्शन निर्दिष्टीकरण | |||||
| नाममात्र का OD | 8"(8") | संबंध | 6 5/8 आरईजी | बेंड तनाव अनुपात | ||
| नाममात्र आईडी | २ १३/१६" (२.८१२५") | आयुध डिपो | 8"(8") | पहचान | २ १३/१६" (२.८१२५") | |
| सामग्री ग्रेड | पी५३० | समायोजित वजन | औसत लंबाई | 31.00 फीट | ||
| अनाज का आकार | एएसटीएम | तन्यता ताकत | मरोड़ ताकत | |||
| चुम्बकीय भेद्यता | 1.001मैक्स | अनुशंसित मेक अप टॉर्क | अधिकतम मेक अप टॉर्क | |||
| बहाव आकार | ३ ११/१६"(३.६८७५") | पर्ची अवकाश | एन/ए | लिफ्ट अवकाश | एन/ए | |
| हार्डबैंडिंग | कोई नहीं | द्रव विस्थापन | द्रव क्षमता | |||
| भारतीय दंड संहिता | कोई नहीं | निरीक्षण मानदंड | एन एस -2 | बढ़ाव | 20% | |
| रासायनिक गुण | फास्फोरस <0.05% | |||||
| सल्फर <0.03% | ||||||
| प्रति जोड़ औसत वजन | ||||||
| विनिर्माण मानदंड | एपीआई युक्ति7-1 | |||||
| ड्रिल कॉलर क्षमता | ||||||
| तन्यता ताकत | 110,00 साई न्यूनतम | |||||
| ७५८ एमपीए | ||||||
| नम्य होने की क्षमता | १००,०० साई न्यूनतम | |||||
| ६८९ एमपीए | ||||||
| असर की प्रचंडता | 60J lb/ft . से ऊपर | |||||
| कठोरता (ब्रिनेल) | न्यूनतम २८५ बीएचएन | |||||
गैर-चुंबकीय ड्रिल कॉलर 8.250" x 6 5/8" REG
| विनिर्देश | उपकरण संयुक्त/कनेक्शन निर्दिष्टीकरण | |||||
| नाममात्र का OD | 8 1/4" (8.25") | संबंध | 6 5/8 आरईजी | बेंड तनाव अनुपात | ||
| नाममात्र आईडी | 3 1/2"(3.5") | आयुध डिपो | ८ १/४"(८.२५") | पहचान | ३ १/४"(३.२५") | |
| सामग्री ग्रेड | पी५३० | समायोजित वजन | औसत लंबाई | 31.00 फीट | ||
| अनाज का आकार | एएसटीएम | तन्यता ताकत | मरोड़ ताकत | |||
| चुम्बकीय भेद्यता | 1.001मैक्स | अनुशंसित मेक अप टॉर्क | अधिकतम मेक अप टॉर्क | |||
| बहाव आकार | 3 3/8"(3.325") | पर्ची अवकाश | एन/ए | लिफ्ट अवकाश | एन/ए | |
| हार्डबैंडिंग | कोई नहीं | द्रव विस्थापन | द्रव क्षमता | |||
| भारतीय दंड संहिता | कोई नहीं | निरीक्षण मानदंड | एन एस -2 | बढ़ाव | 20% | |
| रासायनिक गुण | फास्फोरस <0.05% | |||||
| सल्फर <0.03% | ||||||
| प्रति जोड़ औसत वजन | ||||||
| विनिर्माण मानदंड | एपीआई युक्ति7-1 | |||||
| ड्रिल कॉलर क्षमता | ||||||
| तन्यता ताकत | 110,00 साई न्यूनतम | |||||
| ७५८ एमपीए | ||||||
| नम्य होने की क्षमता | १००,०० साई न्यूनतम | |||||
| ६८९ एमपीए | ||||||
| असर की प्रचंडता | 60J lb/ft . से ऊपर | |||||
| कठोरता (ब्रिनेल) | न्यूनतम २८५ बीएचएन | |||||
गैर-चुंबकीय ड्रिल कॉलर 9.500" x 7 5/8" REG
| विनिर्देश | उपकरण संयुक्त/कनेक्शन निर्दिष्टीकरण | |||||
| नाममात्र का OD | ९ १/२" ९.५") | संबंध | 7 5/8 आरईजी | बेंड तनाव अनुपात | ||
| नाममात्र आईडी | 3 "(3") | आयुध डिपो | 9 1/2"(9.5") | पहचान | 3 "(3") | |
| सामग्री ग्रेड | पी५३० | समायोजित वजन | औसत लंबाई | 31.00 फीट | ||
| अनाज का आकार | एएसटीएम | तन्यता ताकत | मरोड़ ताकत | |||
| चुम्बकीय भेद्यता | 1.001मैक्स | अनुशंसित मेक अप टॉर्क | अधिकतम मेक अप टॉर्क | |||
| बहाव आकार | 2 7/8"(2.875") | पर्ची अवकाश | एन/ए | लिफ्ट अवकाश | एन/ए | |
| हार्डबैंडिंग | कोई नहीं | द्रव विस्थापन | द्रव क्षमता | |||
| भारतीय दंड संहिता | कोई नहीं | निरीक्षण मानदंड | एन एस -2 | बढ़ाव | 20% | |
| रासायनिक गुण | फास्फोरस <0.05% | |||||
| सल्फर <0.03% | ||||||
| प्रति जोड़ औसत वजन | ||||||
| विनिर्माण मानदंड | एपीआई युक्ति7-1 | |||||
| ड्रिल कॉलर क्षमता | ||||||
| तन्यता ताकत | 110,00 साई न्यूनतम | |||||
| ७५८ एमपीए | ||||||
| नम्य होने की क्षमता | १००,०० साई न्यूनतम | |||||
| ६८९ एमपीए | ||||||
| असर की प्रचंडता | 60J lb/ft . से ऊपर | |||||
| कठोरता (ब्रिनेल) | न्यूनतम २८५ बीएचएन | |||||
गैर-चुंबकीय ड्रिल कॉलर 9.500" x 7 5/8" REG
| विनिर्देश | उपकरण संयुक्त/कनेक्शन निर्दिष्टीकरण | |||||
| नाममात्र का OD | ९ १/२" ९.५") | संबंध | 7 5/8 आरईजी | बेंड तनाव अनुपात | ||
| नाममात्र आईडी | 3 1/32 "(3.031") | आयुध डिपो | 9 1/2"(9.5") | पहचान | 3 1/32 "(3.031") | |
| सामग्री ग्रेड | पी५३० | समायोजित वजन | औसत लंबाई | 31.00 फीट | ||
| अनाज का आकार | एएसटीएम | तन्यता ताकत | मरोड़ ताकत | |||
| चुम्बकीय भेद्यता | 1.001मैक्स | अनुशंसित मेक अप टॉर्क | अधिकतम मेक अप टॉर्क | |||
| बहाव आकार | २ २९/३२"(२.९०६३") | पर्ची अवकाश | एन/ए | लिफ्ट अवकाश | एन/ए | |
| हार्डबैंडिंग | कोई नहीं | द्रव विस्थापन | द्रव क्षमता | |||
| भारतीय दंड संहिता | कोई नहीं | निरीक्षण मानदंड | एन एस -2 | बढ़ाव | 20% | |
| रासायनिक गुण | फास्फोरस <0.05% | |||||
| सल्फर <0.03% | ||||||
| प्रति जोड़ औसत वजन | ||||||
| विनिर्माण मानदंड | एपीआई युक्ति7-1 | |||||
| ड्रिल कॉलर क्षमता | ||||||
| तन्यता ताकत | 110,00 साई न्यूनतम | |||||
| ७५८ एमपीए | ||||||
| नम्य होने की क्षमता | १००,०० साई न्यूनतम | |||||
| ६८९ एमपीए | ||||||
| असर की प्रचंडता | 60J lb/ft . से ऊपर | |||||
| कठोरता (ब्रिनेल) | न्यूनतम २८५ बीएचएन | |||||
गैर-चुंबकीय ड्रिल कॉलर 9.500" x 7 5/8" REG
| विनिर्देश | उपकरण संयुक्त/कनेक्शन निर्दिष्टीकरण | |||||
| नाममात्र का OD | ९ १/२" ९.५") | संबंध | 7 5/8 आरईजी | बेंड तनाव अनुपात | ||
| नाममात्र आईडी | 4 "(4") | आयुध डिपो | 9 1/2"(9.5") | पहचान | 4 "(4") | |
| सामग्री ग्रेड | पी५३० | समायोजित वजन | औसत लंबाई | 31.00 फीट | ||
| अनाज का आकार | एएसटीएम | तन्यता ताकत | मरोड़ ताकत | |||
| चुम्बकीय भेद्यता | 1.001मैक्स | अनुशंसित मेक अप टॉर्क | अधिकतम मेक अप टॉर्क | |||
| बहाव आकार | 3 3/8"(3.325") | पर्ची अवकाश | एन/ए | लिफ्ट अवकाश | एन/ए | |
| हार्डबैंडिंग | कोई नहीं | द्रव विस्थापन | द्रव क्षमता | |||
| भारतीय दंड संहिता | कोई नहीं | निरीक्षण मानदंड | एन एस -2 | बढ़ाव | 20% | |
| रासायनिक गुण | फास्फोरस <0.05% | |||||
| सल्फर <0.03% | ||||||
| प्रति जोड़ औसत वजन | ||||||
| विनिर्माण मानदंड | एपीआई युक्ति7-1 | |||||
| ड्रिल कॉलर क्षमता | ||||||
| तन्यता ताकत | 110,00 साई न्यूनतम | |||||
| ७५८ एमपीए | ||||||
| नम्य होने की क्षमता | १००,०० साई न्यूनतम | |||||
| ६८९ एमपीए | ||||||
| असर की प्रचंडता | 60J lb/ft . से ऊपर | |||||
| कठोरता (ब्रिनेल) | न्यूनतम २८५ बीएचएन | |||||
ड्रिल कॉलर के बारे में

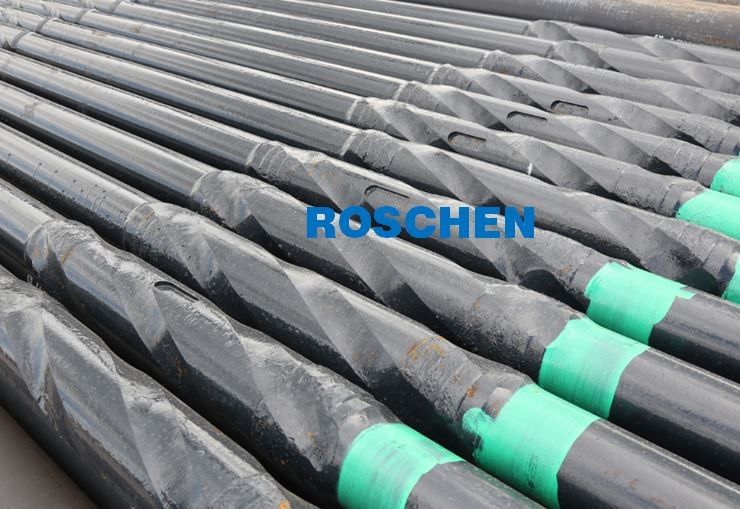

ड्रिल कॉलर अत्यधिक भारी-शुल्क वाले औद्योगिक ट्यूबलर हैं जिनका उपयोग जमीन में ड्रिल करने के लिए किया जाता है और ड्रिल पाइप के साथ संयोजन के रूप में उपयोग किया जाता है।जबकि ड्रिल पाइप एक ड्रिल स्ट्रिंग की अधिकांश लंबाई बनाता है, ड्रिल कॉलर केवल एक छोटी राशि बनाते हैं।उदाहरण के लिए: 10,000 फीट की ड्रिल स्ट्रिंग में 9,000 फीट ड्रिल पाइप और केवल 500 फीट ड्रिल कॉलर शामिल हो सकते हैं।ड्रिल पाइप की तरह, ड्रिल कॉलर 31 फीट लंबाई में बने होते हैं और ड्रिलिंग रिग पर लंबवत रूप से एक साथ खराब हो जाते हैं।इसके विपरीत, ड्रिल पाइप के लिए, ड्रिल कॉलर बहुत सीमित लचीलेपन के साथ मोटी दीवार वाले और भारी होते हैं।ड्रिल बिट के ठीक ऊपर, ड्रिल स्ट्रिंग के नीचे ड्रिल कॉलर का उपयोग किया जाता है।वे मुख्य रूप से ड्रिल बिट पर वजन के लिए उपयोग किए जाते हैं, लेकिन ड्रिलिंग के कारण कंपन और प्रभाव बलों को कम करने के लिए सदमे अवशोषक के रूप में भी काम करते हैं।दो मुख्य प्रकार के ड्रिल कॉलर हैं, स्लीक या सर्पिल ग्रोव्ड, हालांकि, दोनों शैलियाँ एक ही कार्य को पूरा करती हैं।सर्पिल नाली ड्रिल कॉलर को हाल के वर्षों में पेश किया गया था और माना जाता है कि ड्रिल स्ट्रिंग को छेद में फंसने से रोकने में मदद करने के लिए ड्रिलिंग मलबे और स्नेहक को ड्रिल कॉलर के चारों ओर अधिक स्वतंत्र रूप से पारित करने की अनुमति मिलती है।
