| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | ROSCHEN |
| प्रमाणन | API |
| मॉडल संख्या | आरओएस-पीएस-8 |

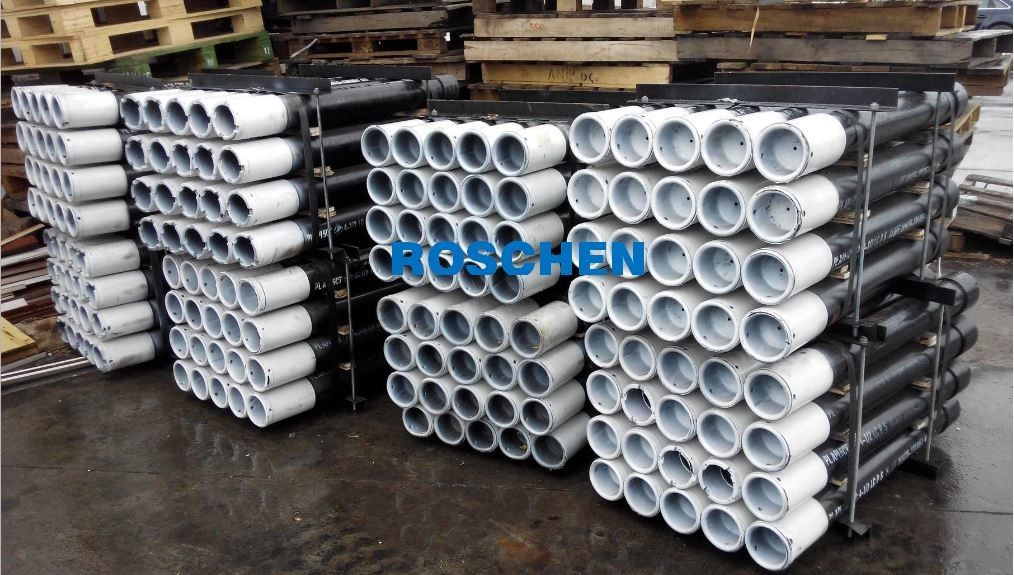

आवरण पाइप और परेशान टयूबिंग
एक आवरण पाइप शायद ही कभी उत्पाद पाइप होता है, और इसका उपयोग केवल एक बोर बनाने के लिए किया जाता है।कम दूरी पर उपयोगिता लाइनों की सुरक्षा के लिए इस प्रकार के पाइप का सबसे अधिक उपयोग किया जाता है।आवरण पाइप को अनुभागों में स्थापित किया जा सकता है और फिर स्थापना से तुरंत पहले एक साथ वेल्डेड या थ्रेड किया जा सकता है।
एक आवरण पाइप का व्यास आमतौर पर व्यास में 4 से 55 इंच के बीच होता है, हालांकि 150 इंच व्यास के रूप में बड़े आवरण पाइप की सफल स्थापना हुई है।
1.315" एक्स 1.80 एलबी/फीट मल्टीसील आरओएस-पीएस-8
| विनिर्देश | ||
| नाममात्र ट्यूबिंग OD | 1.315" | |
| बहाव आकार | 0.955" | |
| इस्पात श्रेणी | एल-80 | |
| नाममात्र वजन | 1.80lb/ft | |
| नाममात्र दीवार मोटाई | 0.133" | |
| नाममात्र आईडी | 1.049" | |
| कनेक्शन की लंबाई | एलपी-लंबाई पिन एलबी-लंबाई बॉक्स एलबी न्यूनतम = एलपी-0.18" |
|
| कनेक्शन मेक अप लॉस | 2.23" | |
| विनिर्माण मानदंड | एपीआई 5CT | |
| ट्यूबिंग क्षमता | ||
| बॉडी यील्ड स्ट्रेंथ | 40000 एलबीएस | 178kN |
| एपीआई संक्षिप्त | 14550 साई | 1003बार |
| आंतरिक उपज | 14160psi | 977बार |
| संयुक्त शक्ति | 45600 एलबीएस | 203kN |
| कनेक्शन विशिष्टता | |||
| संबंध | आरओएस-पीएस-8 | के साथ संगत | 1 "हाइड सीएस |
| आयुध डिपो | 1.552" | पहचान | 0.970" |
| कनेक्शन की लंबाई | 2.4" | न्यूनतम | |
| 3.24" | मानक | 1 भर्ती | |
| 4.08" | टाइप 2 | 2 भर्ती | |
| 4.92" | टाइप 3 | 3 भर्ती | |
| न्यूनतम मेक अप टॉर्क | 400 पौंड/फीट | 540 एन एम | |
| इष्टतम मेक अप टॉर्क | 450 पौंड/फीट | 610 एन एम | |
| अधिकतम मेक अप टॉर्क | 500 एलबी / फीट | 680 एन एम | |
| कनेक्शन तन्यता दक्षता | 114% | निरीक्षण मानदंड | एपीआई5ए5, एपीआई 5सीटी |
1.660” X 3.02 पौंड/फीट हाइड्रिल सीएस
| विनिर्देश | ||
| नाममात्र ट्यूबिंग OD | 1.66" | |
| बहाव आकार | 1.184" | |
| इस्पात श्रेणी | एल-80 | |
| नाममात्र वजन | 3.02 पौंड/फीट | |
| नाममात्र दीवार मोटाई | 0.191" | |
| नाममात्र आईडी | 1.278" | |
| कनेक्शन की लंबाई | ||
| कनेक्शन मेक अप लॉस | 2.22" | |
| विनिर्माण मानदंड | एपीआई 5CT | |
| ट्यूबिंग क्षमता | ||
| बॉडी यील्ड स्ट्रेंथ | 71000 एलबीएस | 316kN |
| एपीआई संक्षिप्त | 16290 साई | 1123बार |
| आंतरिक उपज | 16110 साई | 1111 बार |
| संयुक्त शक्ति | 71000 एलबीएस | 316 kN |
| कनेक्शन विशिष्टता | |||
| संबंध | 1 1/4 "हाइड्रिल सीएस | के साथ संगत | 1.66" आरओएस-पीएस-8 |
| आयुध डिपो | 1.927" | पहचान | 1.218" |
| कनेक्शन की लंबाई | न्यूनतम | ||
| मानक | 1 भर्ती | ||
| टाइप 2 | 2 भर्ती | ||
| टाइप 3 | 3 भर्ती | ||
| न्यूनतम मेक अप टॉर्क | 600 पौंड/फीट | 810 एन एम | |
| इष्टतम मेक अप टॉर्क | 700 पौंड/फीट | 946 एन एम | |
| अधिकतम मेक अप टॉर्क | 800lb/ft | 1081 एन एम | |
| कनेक्शन तन्यता दक्षता | 100% | निरीक्षण मानदंड | एपीआई 5ए5, एपीआई 5सीटी |
1.900” X 3.64 पौंड/फीट ROS मल्टीसील PS-8
| विनिर्देश | ||
| नाममात्र ट्यूबिंग OD | 1.9" | |
| बहाव आकार | 1.286" | |
| इस्पात श्रेणी | एल-80 | |
| नाममात्र वजन | 3.64 पौंड/फीट | |
| नाममात्र दीवार मोटाई | 0.2" | |
| नाममात्र आईडी | 1.5" | |
| कनेक्शन की लंबाई | एलपी-लंबाई पिन एलबी-लंबाई बॉक्स एलबी न्यूनतम = एलपी-0.21" |
|
| कनेक्शन मेक अप लॉस | 2.23" | |
| विनिर्माण मानदंड | एपीआई 5CT | |
| ट्यूबिंग क्षमता | ||
| बॉडी यील्ड स्ट्रेंथ | 85000 एलबीएस | 379kN |
| एपीआई संक्षिप्त | 15070 साई | 1039बार |
| आंतरिक उपज | 14740 साई | 1017 बार |
| संयुक्त शक्ति | 86000 एलबीएस | 383 kN |
| कनेक्शन विशिष्टता | |||
| संबंध | आरओएस-पीएस-8 | के साथ संगत | 1 1/2" हाइड सीएस |
| आयुध डिपो | 2.162" | पहचान | 1.440" |
| कनेक्शन की लंबाई | 2.43" | न्यूनतम | |
| 3.27" | मानक | 1 भर्ती | |
| 4.11" | टाइप 2 | 2 भर्ती | |
| 4.95" | टाइप 3 | 3 भर्ती | |
| न्यूनतम मेक अप टॉर्क | 800 पौंड/फीट | 1085 एन एम | |
| इष्टतम मेक अप टॉर्क | 900 पौंड/फीट | 1220 एन एम | |
| अधिकतम मेक अप टॉर्क | 1000 एलबी / फीट | 1360 एन एम | |
| कनेक्शन तन्यता दक्षता | 101% | निरीक्षण मानदंड | एपीआई 5ए5, एपीआई 5सीटी |
2.375” X 5.95 पौंड/फीट ROS मल्टीसील PS-6
| विनिर्देश | ||
| नाममात्र ट्यूबिंग OD | 2 3/8" | |
| बहाव आकार | 1.773" | |
| इस्पात श्रेणी | पी 110 | |
| नाममात्र वजन | 5.95 पौंड/फीट | |
| नाममात्र दीवार मोटाई | 0.254" | |
| नाममात्र आईडी | 1.867" | |
| कनेक्शन की लंबाई | एलपी-लंबाई पिन एलबी-लंबाई बॉक्स एलबी न्यूनतम = एलपी-0.24" |
|
| कनेक्शन मेक अप लॉस | 3.05" | |
| विनिर्माण मानदंड | एपीआई 5CT | |
| ट्यूबिंग क्षमता | ||
| बॉडी यील्ड स्ट्रेंथ | 186000 एलबीएस | 828kN |
| एपीआई संक्षिप्त | 21010 साई | 1449बार |
| आंतरिक उपज | 20590 साई | 1420 बार |
| संयुक्त शक्ति | 202500 एलबीएस | 902 kN |
| कनेक्शन विशिष्टता | |||
| संबंध | आरओएस-पीएस-6 | के साथ संगत | 2 3/8" PH6 2 3/8" आरपीएस6 2 3/8 "बीपीएस 6" 2 3/8 "हिप-एचडी |
| आयुध डिपो | 2.906" | पहचान | 1.805" |
| कनेक्शन की लंबाई | 3.34" | न्यूनतम | |
| 4.44" | मानक | 1 भर्ती | |
| 5.53" | टाइप 2 | 2 भर्ती | |
| 6.62" | टाइप 3 | 3 भर्ती | |
| न्यूनतम मेक अप टॉर्क | 800 पौंड/फीट | 3660 एन एम | |
| इष्टतम मेक अप टॉर्क | 900 पौंड/फीट | 4120 एन एम | |
| अधिकतम मेक अप टॉर्क | 1000 एलबी / फीट | 4580 एन एम | |
| कनेक्शन तन्यता दक्षता | 101% | निरीक्षण मानदंड | एपीआई 5ए5, एपीआई 5सीटी |
2.875" X 8.70 पौंड/फीट हाइड्रिल PSHW533"
| विनिर्देश | ||
| नाममात्र ट्यूबिंग OD | 2 7/8" | |
| बहाव आकार | 2.165" | |
| इस्पात श्रेणी | पी 110 | |
| नाममात्र वजन | 8.7 पौंड/फीट | |
| नाममात्र दीवार मोटाई | 0.308" | |
| नाममात्र आईडी | 2.259" | |
| कनेक्शन की लंबाई | ||
| कनेक्शन मेक अप लॉस | 3.64" | |
| विनिर्माण मानदंड | एपीआई 5CT | |
| ट्यूबिंग क्षमता | ||
| बॉडी यील्ड स्ट्रेंथ | 273000 एलबीएस | 1215kN |
| एपीआई संक्षिप्त | 21050 साई | 1450बार |
| आंतरिक उपज | 20620 साई | 1422 बार |
| संयुक्त शक्ति | 273000 एलबीएस | 1215 kN |
| कनेक्शन विशिष्टता | |||
| संबंध | 2 7/8 PSHW533 | के साथ संगत | PSH503 PSH553 PSH563 |
| आयुध डिपो | 3.328" | पहचान | 2.209" |
| कनेक्शन की लंबाई | न्यूनतम | ||
| मानक | 1 भर्ती | ||
| टाइप 2 | 2 भर्ती | ||
| टाइप 3 | 3 भर्ती | ||
| न्यूनतम मेक अप टॉर्क | 2500 पौंड/फीट | 3378 एन एम | |
| इष्टतम मेक अप टॉर्क | 3000 पौंड/फीट | 4054 एन एम | |
| अधिकतम मेक अप टॉर्क | 4400lb/ft | 12259 एन एम | |
| कनेक्शन तन्यता दक्षता | 100% | निरीक्षण मानदंड | एपीआई 5ए5, एपीआई 5सीटी |
3.500” X 12.95 पौंड/फीट ROS मल्टीसील
| विनिर्देश | ||
| नाममात्र ट्यूबिंग OD | 3.50" | |
| बहाव आकार | 2.625" | |
| इस्पात श्रेणी | सी-95एसएस | |
| नाममात्र वजन | 12.95 पौंड/फीट | |
| नाममात्र दीवार मोटाई | 0.375" | |
| नाममात्र आईडी | 2.750" | |
| कनेक्शन की लंबाई | एलपी-लंबाई पिन एलबी-लंबाई बॉक्स एलबी न्यूनतम = एलपी-0.43" |
|
| कनेक्शन मेक अप लॉस | 3.35" | |
| विनिर्माण मानदंड | एपीआई 5CT | |
| ट्यूबिंग क्षमता | ||
| बॉडी यील्ड स्ट्रेंथ | 349800 एलबीएस | 1556 kN |
| एपीआई संक्षिप्त | 18180 साई | 1254 बार |
| आंतरिक उपज | 17810 साई | 1228 बार |
| संयुक्त शक्ति | 416260 एलबीएस | 1852 kN |
| कनेक्शन विशिष्टता | |||
| संबंध | आरओएस-मल्टीसील पीएस -6 | के साथ संगत | 3 1/2 PH6 3 1/2 आरटीएस-6 3 1/2 बीटीएस-6 3 1/2 हिट्स-एचडी |
| आयुध डिपो | 4.313" | पहचान | 2.687" |
| कनेक्शन की लंबाई | 3.77" | न्यूनतम | |
| 5.03" | मानक | 1 भर्ती | |
| 6.28" | टाइप 2 | 2 भर्ती | |
| 7.54" | टाइप 3 | 3 भर्ती | |
| न्यूनतम मेक अप टॉर्क | 6400 पौंड/फीट | 8680 एन एम | |
| इष्टतम मेक अप टॉर्क | 7200 पौंड/फीट | 9760 एन एम | |
| अधिकतम मेक अप टॉर्क | 8000lb / फीट | 10850 एन एम | |
| कनेक्शन तन्यता दक्षता | 119% | निरीक्षण मानदंड | एपीआई 5ए5, एपीआई 5सीटी |
अपसेट टयूबिंग एक लंबा टयूबिंग जोड़ है जो तेल और गैस के निष्कर्षण की सुविधा के लिए एक वेलबोर में स्थापित किया जाता है।यह एक नाली के रूप में कार्य करता है, जिसके माध्यम से उत्पादित तरल पदार्थ या गैस नीचे से सतह तक संचारित होते हैं।टयूबिंग जोड़ अपेक्षाकृत एक लंबाई का पाइप है जो 25 से 30 फीट तक कहीं भी लंबाई में भिन्न हो सकता है। यह आदर्श लंबाई आसान उत्पादन की अनुमति देती है क्योंकि टयूबिंग संयुक्त दोनों तरफ धागे से फिट होता है और किसी भी गहराई के कुएं से नीचे चला सकता है।अधिकांश टयूबिंग उपकरणों की तरह, टयूबिंग जोड़ों को भूमिगत स्थितियों और तरल पदार्थों के आधार पर एक निश्चित प्रकार के कुएं के अनुरूप बनाया गया है।
