केसिंग पाइप, ऑयल केसिंग, एपीआई केसिंग, वेल केसिंग, केसिंग ऑयल केसिंग और तेल कुओं के साथ-साथ साइडवॉल में टयूबिंग के लिए उपयोग किया जाता है
केसिंग पाइप, ऑयल केसिंग, एपीआई केसिंग, वेल केसिंग, केसिंग
तेल कुओं के साथ-साथ फुटपाथ में तेल आवरण और टयूबिंग के लिए उपयोग किया जाता है
| उत्पाद: | केसिंग पाइप, ऑयल केसिंग, एपीआई केसिंग, वेल केसिंग, केसिंग |
| आवेदन पत्र: | तेल कुओं के साथ-साथ फुटपाथ में तेल आवरण और टयूबिंग के लिए उपयोग किया जाता है |
| आकार: | ओडी: 114.3 मिमी - 508 मिमी |
| डब्ल्यूटी: 5 - 16 मिमी | |
| लंबाई: आर1, आर2, आर3 | |
| पाइप मानक: | एपीआई 5सीटी पीएसएल1/पीएसएल2 जे55, के55, एन80-1, एन80-क्यू, |
| एपीआई 5सीटी पीएसएल1/पीएसएल2 एल80-1, एल80-9सीआर, एल80-13सीआर, सी90, सी95, पी110, क्यू125 | |
| धागा: | एनयूई, ईयूई, एसटीसी, एलटीसी, बीटीसी, एक्ससी, हाइड्रिल सीएस |
| विशेष सेवा | मीठी सेवा, खट्टी सेवा, एंटी-एच2एस, एनएसीई MR0175/ISO15156 |
| सामान: | पिल्ला संयुक्त, युग्मन, ड्रिल कॉलर, क्रॉसओवर इत्यादि। |

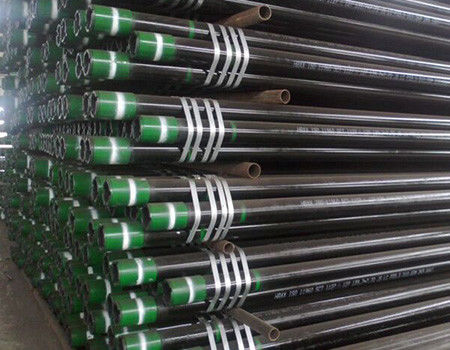

आवरण पाइप
एक केसिंग पाइप एक खोखली स्टील ट्यूब होती है जिसे आमतौर पर हाइड्रोलिक या न्यूमेटिक जैक का उपयोग करके पृथ्वी के माध्यम से जगह में घुसाया जाता है।संचालित होने के बाद, विस्थापित मिट्टी को हटा दिया जाता है और उत्पाद पाइप, या वाहक पाइप, स्टील ट्यूब के अंदर डाला जाता है।
उपलब्ध आकार
श्रेणी: ईआरडब्ल्यू, एचएफडब्ल्यू या एसएमएलएस
मानक: API 5CT PSL1/PSL2 J55,K55,N80-1,N80-Q,API 5CT PSL1/PSL2 L80-1, L80-9Cr,L80-13Cr,C90, C95, P110, Q125
स्टील ग्रेड: H40, J55, K55, N80
सम्बन्ध
API 5CT निम्नलिखित कनेक्शनों पर लागू होता है जो API विनिर्देश 5B का अनुपालन करते हैं:
• अनुसूचित जाति: लघु गोल धागा आवरण
• LC: लंबा बाउंड थ्रेड केसिंग
• BC: बट्रेस थ्रेड केसिंग
• NU: नॉन-पसेट ट्यूबिंग
• ईयू: बाहरी अपसेट टयूबिंग
| आवरण पाइप की विशिष्टता | ||||||||||||
| डीएन | आयुध डिपो | वज़न | डब्ल्यूटी | अंत मशीनिंग फॉर्म | ||||||||
| इस्पात श्रेणी | ||||||||||||
| में | मिमी | पौंड / फीट | किग्रा/मी | में | मिमी | H40 | जे55 | एल 80 | N80 | C90 | P110 | |
| के55 | टी 95 | |||||||||||
| 4 1/2 | 4.5 | 114.3 | 9.5 | 14.14 | 0.205 | 5.21 | पी.एस. | पी.एस. | - | - | - | - |
| 10.5 | 15.63 | 0.224 | 5.69 | - | पीएसबी | - | - | - | - | |||
| 11.6 | 17.26 | 0.25 | 6.35 | - | पीएसएलबी | पीएलबी | पीएलबी | पीएलबी | पीएलबी | |||
| 13.5 | 20.09 | 0.29 | 7.37 | - | - | पीएलबी | पीएलबी | पीएलबी | पीएलबी | |||
| 15.1 | 22.47 | 0.337 | 9.56 | - | - | - | - | - | पीएलबी | |||
| 5 | 5 | 127 | 11.5 | 17.11 | 0.22 | 5.59 | - | पी.एस. | - | - | - | - |
| 13 | 19.35 | 0.253 | 6.43 | - | पीएसएलबी | - | - | - | - | |||
| 15 | 22.32 | 0.296 | 7.52 | - | पीएसएलबी | पीएलबी | पीएलबी | पीएलबीई | पीएलबी | |||
| 18 | 26.79 | 0.362 | 9.19 | - | - | पीएलबी | पीएलबी | पीएलबीई | पीएलबी | |||
| 21.4 | 31.85 | 0.437 | 11.1 | - | - | पीएलबी | पीएलबी | पीएलबी | पीएलबी | |||
| 23.2 | 34.53 | 0.478 | 12.14 | - | - | - | - | पीएलबी | - | |||
| 24.1 | 35.86 | 0.5 | 12.7 | - | - | - | - | पीएलबी | - | |||
| 5 1/2 | 5.5 | 139.7 | 14 | 20.83 | 0.244 | 6.2 | पी.एस. | पी.एस. | - | - | - | - |
| 15.5 | 23.07 | 0.275 | 6.98 | - | पीएसएलबी | - | - | - | - | |||
| 17 | 25.3 | 0.304 | 7.72 | - | पीएसएलबी | पीएलबी | पीएलबी | पीएलबीई | पीएलबी | |||
| 20 | 29.76 | 0.361 | 9.17 | - | - | पीएलबी | पीएलबी | पीएलबीई | पीएलबी | |||
| 23 | 34.23 | 0.415 | 10.54 | - | - | पीएलबी | पीएलबी | पीएलबीई | पीएलबी | |||
| 26.8 | 39.88 | 0.5 | 12.7 | - | - | - | - | - | - | |||
| 29.7 | 44.2 | 0.562 | 14.27 | - | - | - | - | - | - | |||
| 32.6 | 48.51 | 0.625 | 15.88 | - | - | - | - | - | - | |||
| 35.3 | 52.53 | 0.687 | 17.45 | - | - | - | - | - | - | |||
| 38 | 56.55 | 0.75 | 19.05 | - | - | - | - | - | - | |||
| 40.5 | 60.27 | 0.812 | 20.62 | - | - | - | - | - | - | |||
| 43.1 | 64.14 | 0.875 | 22.22 | - | - | - | - | - | - | |||
| 6 5/8 | 6.625 | 168.28 | 20 | 29.76 | 0.288 | 7.32 | पी.एस. | पीएसएलबी | - | - | - | - |
| 24 | 35.72 | 0.352 | 8.94 | - | पीएसएलबी | पीएलबी | पीएलबी | पीएलबीई | पीएलबी | |||
| 28 | 41.67 | 0.417 | 10.59 | - | - | पीएलबी | पीएलबी | पीएलबीई | पीएलबी | |||
| 32 | 47.62 | 0.475 | 12.06 | - | - | पीएलबी | पीएलबी | पीएलबीई | पीएलबी | |||
| 7 | 7 | 177.8 | 17 | 25.3 | 0.231 | 5.87 | पी.एस. | - | - | - | - | - |
| 20 | 29.76 | 0.272 | 6.91 | पी.एस. | पी.एस. | - | - | - | - | |||
| 23 | 34.23 | 0.317 | 8.05 | - | पीएसएलबी | पीएलबी | पीएलबी | पीएलबीई | - | |||
| 26 | 38.69 | 0.362 | 9.19 | - | पीएसएलबी | पीएलबी | पीएलबी | पीएलबीई | पीएलबी | |||
| 29 | 43.16 | 0.408 | 10.36 | - | - | पीएलबी | पीएलबी | पीएलबीई | पीएलबी | |||
| 32 | 47.62 | 0.453 | 11.51 | - | - | पीएलबी | पीएलबी | पीएलबीई | पीएलबी | |||
| 35 | 52.09 | 0.498 | 12.65 | - | - | पीएलबी | पीएलबी | पीएलबीई | पीएलबी | |||
| 38 | 56.55 | 0.54 | 13.72 | - | - | पीएलबी | पीएलबी | पीएलबीई | पीएलबी | |||
| 42.7 | 63.54 | 0.625 | 15.88 | - | - | - | - | - | - | |||
| 46.4 | 69.05 | 0.687 | 17.45 | - | - | - | - | - | - | |||
| 50.1 | 74.56 | 0.75 | 19.05 | - | - | - | - | - | - | |||
| 53.6 | 79.77 | 0.812 | 20.62 | - | - | - | - | - | - | |||
| 57.1 | 84.97 | 0.875 | 22.22 | - | - | - | - | - | - | |||
| 7 5/8 | 7.625 | 193.68 | 24 | 35.72 | 0.3 | 7.62 | पी.एस. | - | - | - | - | - |
| 26.4 | 39.29 | 0.328 | 8.33 | - | पीएसएलबी | पीएलबी | पीएलबी | पीएलबीई | पीएलबी | |||
| 29.7 | 44.2 | 0.375 | 9.52 | - | - | पीएलबी | पीएलबी | पीएलबीई | पीएलबी | |||
| 33.7 | 50.15 | 0.43 | 10.92 | - | - | पीएलबी | पीएलबी | पीएलबीई | पीएलबी | |||
| 39 | 58.05 | 0.5 | 12.7 | - | - | पीएलबी | पीएलबी | पीएलबीई | पीएलबी | |||
| 42.8 | 63.69 | 0.562 | 14.27 | - | - | पीएलबी | पीएलबी | पीएलबी | पीएलबी | |||
| 45.3 | 67.41 | 0.595 | 15.11 | - | - | पीएलबी | पीएलबी | पीएलबी | पीएलबी | |||
| 47.1 | 70.09 | 0.625 | 15.88 | - | - | पीएलबी | पीएलबी | पीएलबी | पीएलबी | |||
| 51.2 | 76.19 | 0.687 | 17.45 | - | - | - | - | - | - | |||
| 55.3 | 80.3 | 0.75 | 19.05 | - | - | - | - | - | - | |||
| 8 5/8 | 8.625 | 219.08 | 24 | 35.72 | 0.264 | 6.71 | - | पी.एस. | - | - | - | - |
| 28 | 41.62 | 0.304 | 7.72 | पी.एस. | - | - | - | - | - | |||
| 32 | 47.62 | 0.352 | 8.94 | पी.एस. | पीएसएलबी | - | - | - | - | |||
| 36 | 53.57 | 0.4 | 10.16 | - | पीएसएलबी | पीएलबी | पीएलबी | पीएलबीई | पीएलबी | |||
| 40 | 59.53 | 0.45 | 11.43 | - | - | पीएलबी | पीएलबी | पीएलबीई | पीएलबी | |||
| 44 | 65.48 | 0.5 | 12.7 | - | - | पीएलबी | पीएलबी | पीएलबीई | पीएलबी | |||
| 49 | 72.92 | 0.557 | 14.15 | - | - | पीएलबी | पीएलबी | पीएलबीई | पीएलबी | |||
| 9 5/8 | 9.625 | 244.48 | 32.3 | 48.07 | 0.312 | 7.92 | पी.एस. | - | - | - | - | - |
| 36 | 53.57 | 0.352 | 8.94 | पी.एस. | पीएसएलबी | - | - | - | - | |||
| 40 | 59.53 | 0.395 | 10.03 | - | पीएसएलबी | पीएलबी | पीएलबी | पीएलबीई | - | |||
| 43.5 | 64.73 | 0.435 | 11.05 | - | - | पीएलबी | पीएलबी | पीएलबीई | पीएलबी | |||
| 47 | 69.94 | 0.472 | 11.99 | - | - | पीएलबी | पीएलबी | पीएलबीई | पीएलबी | |||
| 53.5 | 79.62 | 0.545 | 13.84 | - | - | पीएलबी | पीएलबी | पीएलबीई | पीएलबी | |||
| 58.4 | 86.91 | 0.595 | 15.11 | - | - | पीएलबी | पीएलबी | पीएलबी | पीएलबी | |||
| 59.4 | 88.4 | 0.609 | 15.47 | - | - | - | - | - | - | |||
| 64.9 | 96.58 | 0.672 | 17.07 | - | - | - | - | - | - | |||
| 70.3 | 104.62 | 0.734 | 18.64 | - | - | - | - | - | - | |||
| 75.6 | 112.5 | 0.797 | 20.24 | - | - | - | - | - | - | |||
| 10 3/4 | 10.75 | 273.05 | 32.75 | 48.74 | 0.279 | 7.09 | पी.एस. | - | - | - | - | - |
| 40.5 | 60.27 | 0.35 | 8.89 | पी.एस. | पीएसबी | - | - | - | - | |||
| 15.5 | 67.71 | 0.4 | 10.16 | - | पीएसबी | - | - | - | - | |||
| 51 | 75.9 | 0.45 | 11.43 | - | पीएसबी | पीएसबी | पीएसबी | पीएसबीई | पीएसबी | |||
| 55.5 | 82.59 | 0.495 | 12.57 | - | - | पीएसबी | पीएसबी | पीएसबीई | पीएसबी | |||
| 60.7 | 90.33 | 0.545 | 13.84 | - | - | - | - | पीएसबीई | पीएसबी | |||
| 65.7 | 97.77 | 0.595 | 15.11 | - | - | - | - | पीएसबी | पीएसबी | |||
| 73.2 | 108.93 | 0.672 | 17.07 | - | - | - | - | - | - | |||
| 79.2 | 117.86 | 0.734 | 18.64 | - | - | - | - | - | - | |||
| 85.3 | 126.94 | 0.797 | 20.24 | - | - | - | - | - | - | |||
| 11 3/4 | 11.75 | 42 | 62.5 | 0.333 | 8.46 | पी.एस. | - | - | - | - | - | |
| 47 | 69.94 | 0.375 | 20.24 | - | - | - | - | - | - | |||
| 54 | 80.36 | 0.435 | 8.46 | - | - | - | - | - | - | |||
| 60 | 89.29 | 0.489 | 9.53 | - | - | - | - | - | - | |||
| 65 | 96.73 | 0.534 | 11.05 | - | - | - | - | - | - | |||
| 71 | 105.66 | 0.582 | 14.42 | - | - | - | - | - | - | |||
| 13 3/8 | 13.375 | 339.73 | 48 | 71.43 | 0.33 | 8.38 | पी.एस. | - | - | - | - | - |
| 54.5 | 81.1 | 0.38 | 9.65 | - | पीएसबी | - | - | - | - | |||
| 61 | 90.78 | 0.43 | 10.92 | - | पीएसबी | - | - | - | - | |||
| 68 | 101.19 | 0.48 | 12.19 | - | पीएसबी | पीएसबी | पीएसबी | पीएसबी | पीएसबी | |||
| 72 | 107.15 | 0.514 | 13.06 | - | - | पीएसबी | पीएसबी | पीएसबी | पीएसबी | |||
| 16 | 16 | 406.4 | 65 | 96.73 | 0.375 | 9.53 | पी.एस. | - | - | - | - | - |
| 75 | 111.61 | 0.438 | 11.13 | - | पीएसबी | - | - | - | - | |||
| 84 | 125.01 | 0.495 | 12.57 | - | पीएसबी | - | - | - | - | |||
| 109 | 162.21 | 0.656 | 16.66 | - | पी | पी | पी | - | पी | |||
| 18 5/8 | 18.625 | 473.08 | 87.5 | 130.21 | 0.435 | 11.05 | पी.एस. | पीएसबी | - | - | - | - |
| 20 | 20 | 508 | 94 | 139.89 | 0.438 | 11.13 | पीएसएल | पीएसएलबी | - | - | - | - |
| 106.5 | 158.49 | 0.5 | 12.7 | - | पीएसएलबी | - | - | - | - | |||
| 133 | 197.93 | 0.635 | 16.13 | - | पीएसएलबी | - | - | - | - | |||
| पी—सादा;एस ——शॉर्ट-थ्रेड;एल ——लंबा धागा;बी-बट्रेस धागा;ई — चरम धागा | ||||||||||||
| आवरण पाइप की रासायनिक संरचना | |||||||||||
| मानक | श्रेणी | रासायनिक रचनाएँ(％) | |||||||||
| एपीआई विनिर्देश 5CT | जे55 | सी | सी | एम.एन. | पी | एस | करोड़ | नी | घन | एमओ | वी |
| के55 | 0.34~0.39 | 0.20~0.35 | 1.25~1.50 | ≤0.020 | ≤0.015 | ≤0.15 | ≤0.20 | ≤0.20 | / | / | |
| N80 | 0.34~0.38 | 0.20~0.35 | 1.45~1.70 | ≤0.020 | ≤0.015 | ≤0.15 | / | / | / | 0.11~0.16 | |
| एल 80 | 0.15~0.22 | ≤1.00 | 0.25~1.00 | ≤0.020 | ≤0.010 | 12.0~14.0 | ≤0.20 | ≤0.20 | / | / | |
| P110 | 0.26~0.395 | 0.17~0.37 | 0.40~0.70 | ≤0.020 | ≤0.010 | 0.80~1.10 | ≤0.20 | ≤0.20 | 0.15~0.25 | ≤0.08 | |
| आवरण पाइप के यांत्रिक गुण | |||||||
| श्रेणी | टाइप | लोड के तहत कुल बढ़ाव (%) | उपज शक्ति (न्यूनतम) | उपज शक्ति (अधिकतम) | तन्य शक्ति मिन एमपीए | कठोरता मैक्स (एचआरसी) | कठोरता मैक्स (एचबीडब्ल्यू) |
| जे55 | - | 0.5 | 379 | 552 | 517 | - | - |
| के55 | - | 0.5 | 379 | 552 | 655 | - | - |
| N80 | 1 | 0.5 | 552 | 758 | 689 | - | - |
| N80 | क्यू | 0.5 | 552 | 758 | 689 | - | - |
| एल 80 | 1 | 0.5 | 552 | 655 | 655 | 23 | 241 |
| एल 80 | 9Cr | 0.5 | 552 | 655 | 655 | 23 | 241 |
| एल 80 | 13Cr | 0.5 | 552 | 655 | 655 | 23 | 241 |
| C90 | - | 0.5 | 621 | 724 | 689 | 25.4 | 255 |
| C95 | - | 0.5 | 655 | 758 | 724 | - | - |
| टी 95 | - | 0.5 | 655 | 758 | 724 | 25.4 | 255 |
| P110 | - | 0.6 | 758 | 965 | 862 | - | - |
| क्यू125 | सभी | 0.65 | 862 | 1034 | 931 | - | - |
हमारी फैक्टरी
पैकिंग
एक पाइप को पैक करने के लिए शायद सैकड़ों अलग-अलग तरीके हैं, और उनमें से अधिकांश में योग्यता है, लेकिन दो सिद्धांत हैं जो जंग लगने और समुद्री परिवहन सुरक्षा को रोकने के लिए किसी भी तरीके से काम करने के लिए महत्वपूर्ण हैं। हमारी पैकिंग ग्राहकों की किसी भी जरूरत को पूरा कर सकती है।
पाइप के सिरों के दोनों किनारों पर प्लास्टिक की टोपियां लगी होती हैं
स्टील स्ट्रैपिंग और ट्रांसपोर्ट डैमेज से बचना चाहिए
बंडल किए गए संकेत एक समान और सुसंगत होने चाहिए
स्टील पाइप का एक ही बंडल (बैच) एक ही भट्टी से आना चाहिए।
स्टील पाइप में समान भट्टी संख्या, समान स्टील ग्रेड, समान विनिर्देश होते हैं।
