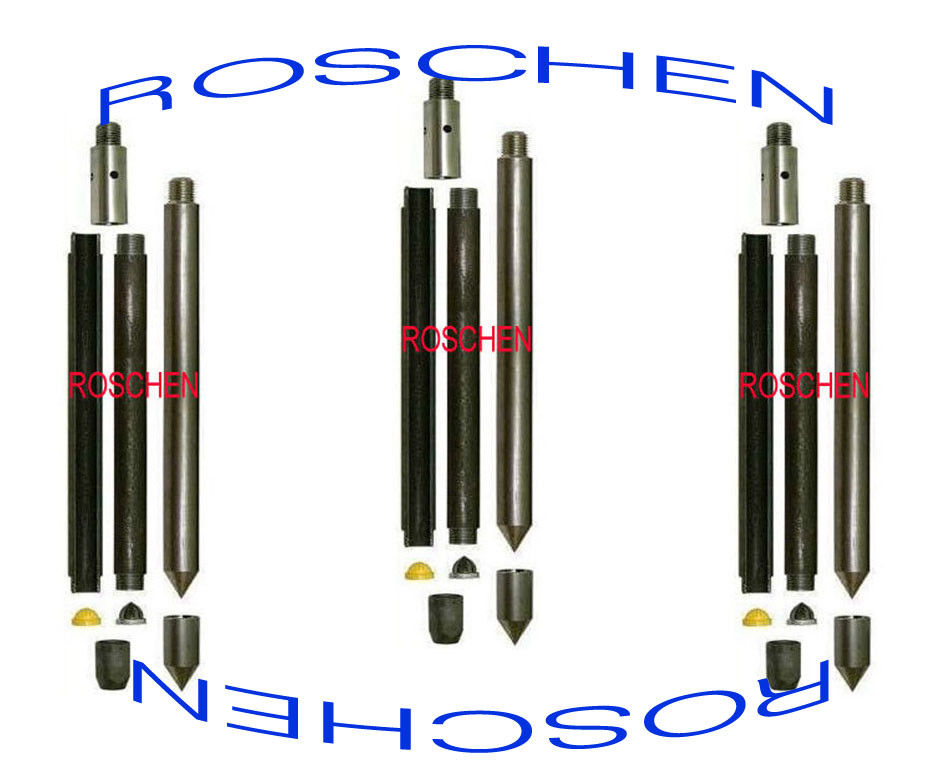

सर्वेक्षण जांच के लिए मानक प्रवेश परीक्षा नमूना
विस्तृत उत्पाद:
भू-तकनीकी जांच
मानक प्रवेश परीक्षा
मानक प्रवेश परीक्षा (एसपीटी)
मानक प्रवेश परीक्षा (एसपीटी) मिट्टी के भू-तकनीकी इंजीनियरिंग गुणों पर जानकारी प्रदान करने के लिए डिज़ाइन की गई एक सीटू गतिशील प्रवेश परीक्षा है। परीक्षण प्रक्रिया का वर्णन ब्रिटिश मानक बीएस एन आईएसओ 22476-3, एएसटीएम डी 1586 और ऑस्ट्रेलियाई मानक एएस 1289.6.3.1 में किया गया है। एसपीटी परीक्षण और प्रक्रिया का एक विस्तृत विवरण भू-तकनीकी डेटा पर पाया जा सकता है
प्रक्रिया
परीक्षण एक मोटी दीवार वाली नमूना ट्यूब का उपयोग करता है, जिसमें 50 मिमी के बाहरी व्यास और 35 मिमी के अंदर का व्यास और लगभग 650 मिमी की लंबाई होती है। यह 760 मिमी (30 इंच) की दूरी के माध्यम से 63.5 किलो (140 एलबी) के वजन के साथ एक स्लाइड हथौड़ा से उड़ाकर एक बोरहेल के तल पर जमीन में चलाया जाता है। नमूना ट्यूब जमीन में 150 मिमी संचालित होती है और फिर 450 मिमी (18 इंच) की गहराई तक प्रत्येक 150 मिमी (6 इंच) में प्रवेश करने के लिए ट्यूब के लिए आवश्यक उछाल की संख्या दर्ज की जाती है। प्रवेश के दूसरे और तीसरे 6 इंच के लिए आवश्यक उछाल की संख्या को "मानक प्रवेश प्रतिरोध" या "एन-वैल्यू" कहा जाता है। ऐसे मामलों में जहां 50 उछाल 150 मिमी (6 इंच) अंतराल के माध्यम से इसे अग्रिम करने के लिए अपर्याप्त हैं, 50 उछाल के बाद प्रवेश दर्ज किया जाता है। झटका गिनती जमीन की घनत्व का संकेत प्रदान करती है, और इसका प्रयोग कई अनुभवजन्य भू-तकनीकी इंजीनियरिंग सूत्रों में किया जाता है।
उद्देश्य
परीक्षण का मुख्य उद्देश्य ग्रेन्युलर डिपॉजिट्स के सापेक्ष घनत्व का संकेत देना है, जैसे कि रेत और बजरी, जिससे निर्विवाद नमूने प्राप्त करना लगभग असंभव है। परीक्षण की महान योग्यता, और व्यापक रूप से उपयोग के लिए मुख्य कारण यह है कि यह सरल और सस्ता है। मिट्टी के ताकत के पैरामीटर अनुमानित किए जा सकते हैं, लेकिन जमीन की स्थितियों में उपयोगी मार्गदर्शिका दे सकते हैं जहां पर्याप्त गुणवत्ता के बोरहेल नमूने जैसे बजरी, रेत, रेशम, मिट्टी, रेत या बजरी और कमजोर चट्टान शामिल हो सकते हैं। ऐसी परिस्थितियों में जहां निर्विवाद नमूने की गुणवत्ता संदिग्ध है, उदाहरण के लिए बहुत ही मूर्ख या बहुत रेतीले मिट्टी, या हार्ड मिट्टी, अक्सर ताकत की जांच के लिए मानक प्रवेश परीक्षणों के साथ नमूनाकरण के लिए फायदेमंद होता है। यदि नमूने अस्वीकार्य रूप से परेशान पाए जाते हैं, तो प्लेट परीक्षण की तरह ताकत को मापने के लिए एक अलग विधि का उपयोग करना आवश्यक हो सकता है। जब भूजल स्तर से नीचे दानेदार मिट्टी में परीक्षण किया जाता है, तो मिट्टी कम हो जाती है। कुछ परिस्थितियों में, नमूना को निर्दिष्ट दूरी से परे ड्राइविंग जारी रखने के लिए उपयोगी हो सकता है, और आवश्यकतानुसार आगे ड्रिलिंग रॉड जोड़ना। यद्यपि यह एक मानक प्रवेश परीक्षा नहीं है, और इसे इस तरह से नहीं माना जाना चाहिए, यह कम से कम संकेत दे सकता है कि जमा वास्तव में ढीला है क्योंकि मानक परीक्षण संकेत दे सकता है।
एसपीटी परिणामों की उपयोगिता मिट्टी के प्रकार पर निर्भर करती है, जिसमें सुगंधित रेत सबसे उपयोगी परिणाम देती हैं, जिसमें कोरसर रेत और रेशमी रेत उचित रूप से उपयोगी परिणाम देते हैं, और मिट्टी और बजरी मिट्टी के परिणाम जो परिणाम प्रदान करते हैं जो सच मिट्टी का बहुत खराब प्रतिनिधि हो सकता है शर्तेँ। पश्चिमी संयुक्त राज्य जैसे शुष्क क्षेत्रों में मिट्टी, प्राकृतिक सीमेंटेशन प्रदर्शित कर सकती है। यह स्थिति अक्सर मानक प्रवेश मूल्य में वृद्धि होगी।
एसपीटी का उपयोग हैरी बीज, टी। लेस्ली यूड और अन्य द्वारा किए गए शोध के आधार पर भूकंप की तरलता के लिए रेत परत की संवेदनशीलता के अनुभवजन्य दृढ़ संकल्प के परिणाम प्रदान करने के लिए किया जाता है।
मृदा मैकेनिकल गुणों के साथ सहसंबंध
इसकी कई खामियों के बावजूद, भू-तकनीकी इंजीनियरिंग डिजाइन के लिए प्रासंगिक मिट्टी गुणों के साथ एसपीटी परिणामों को सहसंबंधित करना सामान्य बात है। इसका कारण यह है कि एसपीटी परिणाम अक्सर एकमात्र परीक्षा परिणाम उपलब्ध होते हैं, इसलिए कई देशों में प्रत्यक्ष सहसंबंध का उपयोग आम प्रथा बन गया है।
दानेदार और समेकित मिट्टी के लिए विभिन्न सहसंबंध प्रस्तावित हैं।
भू-तकनीकी जांच
जियोटेक्निकल इंजीनियरों या इंजीनियरिंग भूगर्भिकों द्वारा भू-तकनीकी भौतिक गुणों पर जानकारी प्राप्त करने के लिए प्रस्तावित संरचनाओं के लिए धरती और नींव तैयार करने और सब्जियों की स्थितियों के कारण होने वाली संरचनाओं और संरचनाओं के लिए संकट की मरम्मत के लिए साइट के चारों ओर चट्टानों के बारे में जानकारी प्राप्त करने के लिए किया जाता है। इस प्रकार की जांच को साइट जांच कहा जाता है। [1] इसके अतिरिक्त, भूमिगत संचरण लाइनों, तेल और गैस पाइपलाइनों, रेडियोधर्मी अपशिष्ट निपटान, और सौर तापीय भंडारण सुविधाओं के लिए आवश्यक मिट्टी या बैकफिल सामग्री की थर्मल प्रतिरोधकता को मापने के लिए भू-तकनीकी जांच का भी उपयोग किया जाता है। एक भू-तकनीकी जांच में साइट की सतह अन्वेषण और उप-सतह की खोज शामिल होगी। कभी-कभी, भौगोलिक पद्धतियों का उपयोग साइटों के बारे में डेटा प्राप्त करने के लिए किया जाता है। सब्सफेस अन्वेषण में आमतौर पर मिट्टी के नमूने और मिट्टी के नमूनों के प्रयोगशाला परीक्षणों को पुनर्प्राप्त किया जाता है।
सतह की खोज में भूगर्भीय मानचित्रण, भूगर्भीय तरीकों और फोटोग्रामेट्री शामिल हो सकते हैं, या यह साइट पर भौतिक स्थितियों का निरीक्षण करने के लिए साइट पर घूमने वाले भू-तकनीकी पेशेवर के रूप में सरल हो सकता है।
सतह के नीचे मिट्टी की स्थितियों के बारे में जानकारी प्राप्त करने के लिए, सब्सफेस अन्वेषण के कुछ रूपों की आवश्यकता है। सतह के नीचे मिट्टी को देखने, नमूने प्राप्त करने, और मिट्टी और चट्टानों के भौतिक गुणों को निर्धारित करने के तरीके में परीक्षण गड्ढे, खाई (विशेष रूप से दोषों और स्लाइड विमानों का पता लगाने के लिए), उबाऊ और सीटू परीक्षणों में शामिल हैं।
मृदा नमूनाकरण
बोरिंग दो (2) मुख्य किस्मों, बड़े व्यास और छोटे व्यास में आते हैं। सुरक्षा चिंताओं और व्यय के कारण बड़े व्यास वाले बोरिंग का शायद ही कभी उपयोग किया जाता है, लेकिन कभी-कभी भूगर्भीय या इंजीनियर को दृष्टि से और मैन्युअल रूप से मिट्टी और रॉक स्ट्रैटिग्राफी की जांच करने की अनुमति देने के लिए उपयोग किया जाता है। भू-वैज्ञानिक या इंजीनियर मिट्टी या चट्टानों की जांच करने या मिट्टी के नमूने का उपयोग करके गहराई से नमूनों को पुनर्प्राप्त करने और जगह में मिट्टी के परीक्षण करने के लिए छोटे व्यास बोरिंग का उपयोग अक्सर किया जाता है।
मृदा के नमूनों को अक्सर "परेशान" या "निर्विवाद" के रूप में वर्गीकृत किया जाता है; हालांकि, "निर्विवाद" नमूने वास्तव में निर्विवाद नहीं हैं। एक परेशान नमूना वह है जिसमें मिट्टी की संरचना पर्याप्त रूप से बदल दी गई है कि मिट्टी के संरचनात्मक गुणों के परीक्षण स्थिति में स्थित नहीं होंगे, और केवल मिट्टी के अनाज के गुण (उदाहरण के लिए, अनाज आकार वितरण, एटरबर्ग सीमाएं , और संभवतः पानी की सामग्री) को सटीक रूप से निर्धारित किया जा सकता है। एक निर्विवाद नमूना वह है जहां नमूना में मिट्टी की स्थिति मिट्टी की स्थितियों के लिए पर्याप्त है, ताकि मिट्टी के संरचनात्मक गुणों के परीक्षणों को मिट्टी के गुणों का अनुमान लगाने के लिए उपयोग किया जा सके।
अपतटीय मिट्टी संग्रह कई कठिन चर प्रस्तुत करता है। उथले पानी में, काम को बार्ज से किया जा सकता है। गहरे पानी में एक जहाज की आवश्यकता होगी। डीपवॉटर मिट्टी के नमूने आमतौर पर कुलेनबर्ग-प्रकार के नमूने के रूप होते हैं, जो एक पिस्टन (लून और लांग, 2006) का उपयोग करते हुए मूल गुरुत्वाकर्षण कोरर पर एक संशोधन करते हैं। Seabed नमूने भी उपलब्ध हैं, जो संग्रह ट्यूब धीरे-धीरे मिट्टी में धक्का।
मृदा नमूने
मृदा नमूने विभिन्न नमूने का उपयोग करके लिया जाता है; कुछ केवल परेशान नमूने प्रदान करते हैं, जबकि अन्य अपेक्षाकृत निर्विवाद नमूने प्रदान कर सकते हैं।
फावड़ा। साइट से मिट्टी खोदने से नमूने प्राप्त किए जा सकते हैं। इस तरह से उठाए गए नमूने परेशान नमूने हैं।
परीक्षण गड्ढे अपेक्षाकृत छोटे हाथ या मशीन खुदाई वाली शाखाएं हैं जो भूजल स्तर निर्धारित करने और परेशान नमूनों को लेने के लिए उपयोग की जाती हैं।
हाथ / मशीन संचालित Auger। इस नमूने में आम तौर पर एक छड़ी और हैंडल से जुड़ी एक अत्याधुनिक सिलेंडर होता है। नमूना घूर्णन और नीचे की तरफ के संयोजन से उन्नत है। इस तरह से उठाए गए नमूने परेशान नमूने हैं।
निरंतर उड़ान Auger। एक कॉर्कस्क्रू के रूप में एक ऑगर का उपयोग करके नमूनाकरण की एक विधि। ऑगर जमीन में खराब हो गया और फिर बाहर निकाला गया। मृदा को ऑगर के ब्लेड पर रखा जाता है और परीक्षण के लिए रखा जाता है। मिट्टी को इस तरह से नमूना माना जाता है परेशान माना जाता है।
स्प्लिट-चम्मच / एसपीटी नमूना। मानक प्रवेश परीक्षा (एसपीटी) और स्प्लिट-बैरल नमूनाकरण के लिए मानक परीक्षण विधि (एएसटीएम डी 1586 [2]) में उपयोग किया गया। यह नमूना आमतौर पर 18 "-30" लंबा, 2.0 "बाहरी व्यास (ओडी) खोखले ट्यूब विभाजित आधा लंबाई में होता है। एक 1.375" उद्घाटन के साथ एक कठोर धातु ड्राइव जूता नीचे के अंत से जुड़ा हुआ है, और एक तरफा वाल्व है और नमूना सिर पर ड्रिल रॉड एडाप्टर। इसे 140 पौंड (64 किलोग्राम) हथौड़ा 30 गिरने के साथ जमीन में चलाया जाता है। नमूना को आगे बढ़ाने के लिए झटका गिना जाता है (हथौड़ा हमले) कुल 18 "गिना जाता है और रिपोर्ट किया जाता है। आम तौर पर गैर-संयोजी मिट्टी के लिए उपयोग किया जाता है, इस तरह से उठाए गए नमूनों को परेशान माना जाता है।
संशोधित कैलिफोर्निया नमूना। 'मोटी वॉल, रिंग-लाइन, स्प्लिट बैरल, ड्राइव सैम्पलिंग ऑफ सोल्स 1' (एएसटीएम डी 3550) के लिए मानक अभ्यास में उपयोग किया गया। एसपीटी नमूने के लिए अवधारणा के समान, नमूने बैरल का एक बड़ा व्यास होता है और आमतौर पर नमूने रखने के लिए धातु ट्यूबों के साथ रेखांकित किया जाता है। संशोधित कैलिफ़ोर्निया नमूने के नमूने नमूने के बड़े क्षेत्र अनुपात (नमूना दीवार क्षेत्र / नमूना पार अनुभाग क्षेत्र) के कारण परेशान माना जाता है।
शेल्बी ट्यूब नमूना। 'जियोटेक्निकल प्रयोजनों के लिए मिट्टी के थिन-वाल्ड ट्यूब नमूनाकरण के मानक अभ्यास' (एएसटीएम डी 1587 [3]) में उपयोग किया गया। इस नमूने में पैर की अंगुली पर एक अत्याधुनिक वाली पतली दीवार वाली ट्यूब होती है। एक नमूना सिर ट्यूब को ड्रिल रॉड से जोड़ता है, और इसमें चेक वाल्व और दबाव वेंट होते हैं। आम तौर पर एकजुट मिट्टी में प्रयोग किया जाता है, यह नमूना मिट्टी परत में उन्नत होता है, आम तौर पर ट्यूब की लंबाई से 6 "कम होता है। चेक वाल्व द्वारा बनाए गए वैक्यूम और ट्यूब में नमूने के एकजुट होने पर नमूना को बनाए रखा जाता है जब ट्यूब वापस ले लिया गया है। मानक एएसटीएम आयाम हैं; 2 "ओडी, 36" लंबा, 18 गेज मोटाई; 3 "ओडी, 36" लंबी, 16 गेज मोटाई; और 5 "ओडी, 54" लंबी, 11 गेज मोटाई। यह ध्यान दिया जाना चाहिए कि एएसटीएम अन्य व्यासों को तब तक अनुमति देता है जब तक कि वे मानकीकृत ट्यूब डिज़ाइन के अनुपात में हों, और ट्यूब की लंबाई क्षेत्र की स्थितियों के लिए उपयुक्त हो। इस तरीके से मिट्टी को नमूना माना जाता है।
पिस्टन नमूने। ये नमूने पतली दीवार वाली धातु ट्यूब हैं जिनमें टिप पर पिस्टन होता है। नमूने को बोरहेल के नीचे धकेल दिया जाता है, जिसमें पिस्टन मिट्टी की सतह पर शेष होती है जबकि ट्यूब इसके पीछे स्लाइड करती है। ये नमूने नरम मिट्टी में निर्विवाद नमूने वापस कर देंगे, लेकिन रेत और कठोर मिट्टी में अग्रिम करना मुश्किल है, और अगर बजरी का सामना करना पड़ता है तो क्षतिग्रस्त हो सकता है (नमूना समझौता)। डीए लिविंगस्टोन द्वारा विकसित लिविंगस्टोन कोरर, आमतौर पर इस्तेमाल किया जाने वाला पिस्टन नमूना होता है। एक सेरेटेड कोरिंग हेड के साथ लिविंगस्टोन कोरर का एक संशोधन इसे सब्सफेस सब्जी पदार्थ जैसे छोटी जड़ें या दफन किए गए टहनियों के माध्यम से कटौती करने की अनुमति देता है।
पिचर बैरल नमूना। यह नमूना पिस्टन नमूने के समान है, सिवाय इसके कि कोई पिस्टन नहीं है। मिट्टी के नमूने के ऊपर पानी या हवा के दबाव निर्माण को रोकने के लिए नमूने के शीर्ष के पास दबाव-राहत छेद हैं।
इन-सीटू परीक्षण
एक मानक प्रवेश परीक्षा (एसपीटी) मिट्टी के गुणों पर जानकारी प्रदान करने के लिए डिज़ाइन किया गया एक गतिशील गतिशील प्रवेश परीक्षण है, जबकि अनाज के आकार के विश्लेषण और मिट्टी वर्गीकरण के लिए एक परेशान मिट्टी के नमूने को भी एकत्रित करता है।
डायनामिक कॉन पेनेट्रोमीटर (डीसीपी) एक इन्सुइट टेस्ट है जिसमें वजन को मैन्युअल रूप से उठाया जाता है और जमीन पर प्रवेश करने वाले शंकु पर गिरा दिया जाता है। मिमी प्रति हिट की संख्या दर्ज की जाती है और इसका उपयोग कुछ मिट्टी गुणों का अनुमान लगाने के लिए किया जाता है। यह एक साधारण परीक्षण विधि है और आमतौर पर एक अच्छा सहसंबंध पाने के लिए प्रयोगशाला डेटा के साथ बैक अप लेने की आवश्यकता होती है।
एक शंकु प्रवेश परीक्षा (सीपीटी) एक शंकुधारी टिप के साथ एक वाद्ययंत्र जांच का उपयोग करके किया जाता है, जो निरंतर दर पर मिट्टी में हाइड्रोलिक रूप से धक्का दिया जाता है। एक मूल सीपीटी उपकरण बेलनाकार बैरल के साथ टिप प्रतिरोध और कतरनी प्रतिरोध की रिपोर्ट करता है। सीपीटी डेटा मिट्टी के गुणों से संबंधित है। कभी-कभी बुनियादी सीपीटी जांच के अलावा अन्य यंत्रों का उपयोग किया जाता है, जिनमें निम्न शामिल हैं:
सीपीटीयू - पायज़ोकोन पेनेट्रोमीटर। यह जांच नियमित सीपीटी जांच के समान उपकरणों का उपयोग करके उन्नत है, लेकिन जांच में एक अतिरिक्त उपकरण है जो भूजल दबाव को मापता है क्योंकि जांच उन्नत है।
एससीपीटीयू - भूकंपीय पायज़ोकोन पेनेट्रोमीटर। यह जांच सीपीटी या सीपीटीयू जांच के समान उपकरणों का उपयोग करके उन्नत है, लेकिन जांच सतह पर किसी स्रोत द्वारा उत्पादित कतरनी तरंगों और / या दबाव तरंगों का पता लगाने के लिए या तो भौगोलिक या एक्सेलेरोमीटर से लैस है।
पूर्ण प्रवाह पेनेट्रोमीटर - टी-बार, बॉल, और प्लेट: इन जांचों का उपयोग अत्यधिक मुलायम मिट्टी मिट्टी (जैसे कि समुद्री तल के जमा) में किया जाता है और सीपीटी के समान तरीके से उन्नत होते हैं। जैसा कि उनके नामों का अर्थ है, टी-बार एक बेलनाकार पट्टी है जो ड्रिल स्ट्रिंग के दाहिने कोणों से जुड़ा हुआ है, जो टी को पसंद करता है, गेंद एक बड़ा क्षेत्र है, और प्लेट फ्लैट गोलाकार प्लेट है। मुलायम मिट्टी में, मिट्टी एक चिपचिपा द्रव की तरह जांच के चारों ओर बहती है। ओवरबर्डन तनाव और पोर जल दबाव के कारण दबाव जांच के सभी पक्षों (सीपीटी के विपरीत) के बराबर होता है, इसलिए कोई सुधार आवश्यक नहीं होता है, त्रुटि के स्रोत को कम करता है और सटीकता बढ़ती है। मापने सेंसर पर बहुत कम भार के कारण विशेष रूप से मुलायम मिट्टी में वांछित। रीमल्ड मिट्टी प्रतिरोध को मापने के लिए पूर्ण प्रवाह जांच को ऊपर और नीचे भी घुमाया जा सकता है। आखिरकार भू-तकनीकी पेशेवर अनियंत्रित और पुनर्निर्मित कतरनी शक्तियों का अनुमान लगाने के लिए मापा प्रवेश प्रतिरोध का उपयोग कर सकते हैं।
एचपीटी (हेलीकल प्रोब टेस्ट) हेलिकल जांच परीक्षण (एचपीटी) द्वारा मृदा अन्वेषण और कॉम्पैक्शन परीक्षण अपेक्षाकृत उथले गहराई में मिट्टी के गुणों को निर्धारित करने की त्वरित और सटीक विधि प्रदान करने के लिए लोकप्रिय हो गया है। एचपीटी परीक्षण इन-सीटू पैरिंग निरीक्षणों के लिए आकर्षक है क्योंकि यह हल्का वजन है और इसे एक व्यक्ति द्वारा जल्दी से आयोजित किया जा सकता है। परीक्षण के दौरान, जांच वांछित गहराई तक संचालित होती है और जांच को चालू करने के लिए आवश्यक टोक़ मिट्टी की विशेषताओं को निर्धारित करने के लिए एक उपाय के रूप में उपयोग किया जाता है। प्रारंभिक एएसटीएम परीक्षण ने यह निर्धारित किया है कि एचपीटी विधि अनुभवी अंशांकन के साथ मानक प्रवेश परीक्षण (एसपीटी) और शंकु प्रवेश परीक्षा (सीपीटी) के साथ अच्छी तरह से संबंधित है।
फ्लैट प्लेट Dilatometer टेस्ट (डीएमटी) एक फ्लैट प्लेट जांच अक्सर सीपीटी रिग का उपयोग कर उन्नत है, लेकिन पारंपरिक ड्रिल रिग से भी उन्नत किया जा सकता है। प्लेट पर एक डायाफ्राम मिट्टी की सामग्रियों के लिए एक पार्श्व बल लागू करता है और वांछित गहराई अंतराल पर लागू तनाव के विभिन्न स्तरों के लिए प्रेरित तनाव को मापता है।
साइट जांच के हिस्से के रूप में परीक्षण गड्ढे के किनारों में किए गए जांच छेद में बोरहोल्स में इन-सीटू गैस परीक्षण किए जा सकते हैं। परीक्षण आमतौर पर एक पोर्टेबल मीटर के साथ होता है, जो मीथेन सामग्री को हवा में प्रतिशत की मात्रा के रूप में मापता है। संबंधित ऑक्सीजन और कार्बन डाइऑक्साइड सांद्रता भी मापा जाता है। लंबी अवधि के दौरान निगरानी करने के लिए उपयोग की जाने वाली एक और सटीक विधि, बॉरहोल में गैस निगरानी स्टैंडपिप स्थापित की जानी चाहिए। ये आम तौर पर एकल आकार के बजरी से घिरे स्लॉट यूपीवीसी पाइपवर्क शामिल होते हैं। पाइपवर्क का शीर्ष 0.5 मीटर से 1.0 मीटर आमतौर पर स्लॉट नहीं किया जाता है और बोरोनाइट छर्रों से घिरा हुआ होता है ताकि बोरहेल को सील कर दिया जा सके। वाल्व फिट होते हैं और लॉक करने योग्य स्टॉपकॉक द्वारा संरक्षित इंस्टॉलेशन सामान्य रूप से जमीन के साथ फ्लश किए जाते हैं। निगरानी एक पोर्टेबल मीटर के साथ फिर से है और आमतौर पर पखवाड़े या मासिक आधार पर किया जाता है।
प्रयोगशाला परीक्षण
विभिन्न प्रकार की मिट्टी के गुणों को मापने के लिए मिट्टी पर प्रयोगशाला परीक्षणों की एक विस्तृत विविधता की जा सकती है। कुछ मिट्टी के गुण मिट्टी मैट्रिक्स की संरचना के लिए आंतरिक हैं और नमूना गड़बड़ी से प्रभावित नहीं होते हैं, जबकि अन्य गुण मिट्टी की संरचना के साथ-साथ इसकी संरचना पर निर्भर करते हैं, और अपेक्षाकृत निर्विवाद नमूने पर प्रभावी ढंग से परीक्षण किया जा सकता है। कुछ मिट्टी परीक्षण मिट्टी के प्रत्यक्ष गुणों को मापते हैं, जबकि अन्य "इंडेक्स गुण" को मापते हैं जो सीधे वांछित संपत्ति को मापने के बिना मिट्टी के बारे में उपयोगी जानकारी प्रदान करते हैं।
एटरबर्ग सीमाएं
एटरबर्ग सीमा प्लास्टिक मिट्टी के लिए स्थिरता के कई राज्यों की सीमाओं को परिभाषित करती है। सीमाओं को पानी की मात्रा से परिभाषित किया जाता है, जहां मिट्टी को उन सीमाओं में से एक पर होना चाहिए। सीमाओं को प्लास्टिक की सीमा और तरल सीमा कहा जाता है, और उनके बीच का अंतर प्लास्टिसिटी इंडेक्स कहा जाता है। संकोचन सीमा भी एटरबर्ग सीमा का हिस्सा है। इस परीक्षण के परिणाम अन्य इंजीनियरिंग गुणों की भविष्यवाणी करने में मदद के लिए उपयोग किए जा सकते हैं। [4]
कैलिफ़ोर्निया असर अनुपात
एएसटीएम डी 1883. एक सड़क सबग्रेड के रूप में मिट्टी या कुल नमूना की योग्यता निर्धारित करने के लिए एक परीक्षण। एक प्लंबर को एक कॉम्पैक्टेड नमूने में धकेल दिया जाता है, और इसका प्रतिरोध मापा जाता है। यह परीक्षण Caltrans द्वारा विकसित किया गया था, लेकिन अब यह Caltrans फुटपाथ डिजाइन विधि में उपयोग नहीं किया जाता है। यह अभी भी लचीला मॉड्यूलस का अनुमान लगाने के लिए एक सस्ता विधि के रूप में उपयोग किया जाता है। [5] [6]
प्रत्यक्ष कतरनी परीक्षण
एएसटीएम डी 3080। प्रत्यक्ष कतरनी परीक्षण एक नमूना के समेकित, सूखा शक्ति गुण निर्धारित करता है। एक सामान्य भार के तहत एक ही कतरनी विमान पर एक स्थिर तनाव दर लागू होती है, और लोड प्रतिक्रिया मापा जाता है। यदि यह परीक्षण विभिन्न सामान्य भारों के साथ किया जाता है, तो सामान्य कतरनी शक्ति मानकों को निर्धारित किया जा सकता है। [7]
विस्तार सूचकांक परीक्षण
यह परीक्षण विस्तारित मिट्टी की तरह विस्तृत मिट्टी के लिए 50% की पानी सामग्री पर, डिजाइन कोड बनाने के द्वारा आवश्यक एक अनुभवजन्य मूल्य, विस्तार सूचकांक (ईआई) निर्धारित करने के लिए एक पुनर्निर्मित मिट्टी के नमूने का उपयोग करता है। [8]
हाइड्रोलिक चालकता परीक्षण
मिट्टी की हाइड्रोलिक चालकता निर्धारित करने के लिए कई परीक्षण उपलब्ध हैं। उनमें निरंतर सिर, गिरने वाले सिर और निरंतर प्रवाह विधियां शामिल हैं। परीक्षण किए गए मिट्टी के नमूने किसी भी प्रकार के रिमॉल्ड, निर्विवाद, और कॉम्पैक्ट किए गए नमूने शामिल हो सकते हैं। [9]
ओडोमीटर परीक्षण
इसका उपयोग समेकन (एएसटीएम डी 2435) और सूजन (एएसटीएम डी 4546) पैरामीटर निर्धारित करने के लिए किया जा सकता है।
कण आकार विश्लेषण
मिट्टी के ढांचे को निर्धारित करने के लिए यह किया जाता है। कोसर विश्लेषण कण विश्लेषण भाग में अलग होते हैं, और बेहतर कणों का विश्लेषण हाइड्रोमीटर के साथ किया जाता है। मोटे और कण कणों के बीच भेद आमतौर पर 75 माइक्रोन पर किया जाता है। चलनी विश्लेषण अपने क्रमिकरण को निर्धारित करने के लिए क्रमिक रूप से छोटे मेष के माध्यम से नमूना हिलाता है। हाइड्रोमीटर विश्लेषण कण ग्रेडेशन निर्धारित करने के लिए तलछट की दर का उपयोग करता है।
आर-वैल्यू परीक्षण
कैलिफ़ोर्निया टेस्ट 301 यह परीक्षण मिट्टी के एक संक्षिप्त नमूने की पार्श्व प्रतिक्रिया या विशिष्ट स्थितियों के तहत एक लंबवत लागू दबाव के लिए कुल उपाय करता है। कैलिफ़ोर्निया असर अनुपात परीक्षण की जगह, इस परीक्षण का उपयोग फुटपाथ डिजाइन के लिए कैल्ट्रान द्वारा किया जाता है।
मृदा compaction परीक्षण
मानक प्रोक्टर (एएसटीएम डी 6 9 8), संशोधित प्रोक्टर (एएसटीएम डी 1557), और कैलिफ़ोर्निया टेस्ट 216. इन परीक्षणों का उपयोग अधिकतम इकाई वजन और इष्टतम जल सामग्री को निर्धारित करने के लिए किया जाता है जो मिट्टी किसी दिए गए संयोजन प्रयास के लिए प्राप्त कर सकती है।
मृदा सक्शन परीक्षण
एएसटीएम डी 5298।
Triaxial कतरनी परीक्षण
यह एक प्रकार का परीक्षण है जिसका प्रयोग मिट्टी के कतरनी की शक्तियों को निर्धारित करने के लिए किया जाता है। यह सीमित दबाव को अनुकरण कर सकता है एक मिट्टी जमीन में गहरी दिखाई देगी। यह सूखा और अनियंत्रित परिस्थितियों का अनुकरण भी कर सकता है।
अपरिवर्तित संपीड़न परीक्षण
एएसटीएम डी 2166। यह परीक्षण अपनी ताकत को मापने के लिए मिट्टी के नमूने को संपीड़ित करता है। संशोधक "अपरिवर्तित" इस परीक्षण को त्रैमासिक कतरनी परीक्षण में विरोधाभास करता है।
पानी की मात्रा
यह परीक्षण मिट्टी की जल सामग्री प्रदान करता है, आमतौर पर मिट्टी के सूखे वजन के लिए पानी के वजन के प्रतिशत के रूप में व्यक्त किया जाता है।
भौगोलिक अन्वेषण
भूकंपीय घटनाओं में साइट के व्यवहार का मूल्यांकन करने के लिए भू-तकनीकी जांच में भूगर्भीय तरीकों का उपयोग किया जाता है। मिट्टी की कतरनी लहर वेग को मापकर, उस मिट्टी की गतिशील प्रतिक्रिया का अनुमान लगाया जा सकता है। [11] साइट की कतरनी लहर वेग निर्धारित करने के लिए कई विधियां उपयोग की जाती हैं:
क्रॉसहोल विधि
डाउनहोल विधि (एक भूकंपीय सीपीटी या एक विकल्प डिवाइस के साथ)
सतह तरंग प्रतिबिंब या अपवर्तन
निलंबन लॉगिंग (पीएस लॉगिंग या ओयो लॉगिंग के रूप में भी जाना जाता है)
सतह तरंगों का स्पेक्ट्रल विश्लेषण (एसएएसडब्ल्यू)
भूतल तरंगों का मॉडल विश्लेषण (एमएएसडब्ल्यू)
प्रतिबिंब microtremor (ReMi)
कीवर्ड:
एसपीटी हथौड़ा
एसपीटी हथौड़ा प्रकार
एसपीटी हथौड़ा दक्षता
एसपीटी हथौड़ा वजन
एसपीटी हथौड़ा बुराई
एसपीटी हथौड़ा अंशांकन
एसपीटी हथौड़ा दक्षता कारक
एसपीटी हथौड़ा ऊर्जा माप
स्पॉट हथौड़ा प्रकार
स्वचालित स्पॉट हथौड़ा
स्पॉट हथौड़ा वजन
स्पॉट हथौड़ा अंशांकन
एसटीटी एन मान
स्पॉट ऊर्जा
स्पॉट सुधार
स्वचालित हथौड़ा
मानक प्रवेश परीक्षा
एसपीटी हथौड़ा अंशांकन
स्पॉट हैमर, स्पॉट हैमर सप्लायर और निर्माता
एसपीटी हथौड़ा अंशांकन
एसपीटी स्वचालित हथौड़ा
ड्रिलिंग वर्ल्ड
स्वचालित एसपीटी हथौड़ा
एसपीटी: मानक प्रवेश परीक्षा ऊर्जा अंशांकन
मानक प्रवेश परीक्षा
सीएमई स्वचालित हथौड़ा संचालन बुलेटिन डीएसओ-99-03
डोनट और सुरक्षा हथौड़ों के लिए एसपीटी ऊर्जा का मूल्यांकन
एसपीटी हथौड़ा ऊर्जा अनुपात बनाम ड्रॉप ऊंचाई
एसपीटी ऊर्जा माप: मैनुअल बनाम स्वचालित हथौड़ा
मानक प्रवेश परीक्षा (एसपीटी) सुधार
ऑटो मानक प्रवेश परीक्षा (एसपीटी) हथौड़ों
एसपीटी स्वचालित ड्रॉप हथौड़ा: पर्यावरण, भौगोलिक
ऑटो हथौड़ा
एसपीटी ड्रिलिंग में ऊर्जा दक्षता और रॉड लंबाई प्रभाव
एसपीटी हथौड़ा ऊर्जा परिवर्तनीयता का मूल्यांकन
मानक पेंशन परीक्षा पर नोट्स
यूटी 100 और एसपीटी हैमर
ड्रिलिंग आपूर्तियाँ
एसपीटी स्वचालित ट्रिप हथौड़ा, एसपीटी उपकरण
मानक प्रवेश परीक्षा, एसपीटी
मानक प्रवेश परीक्षण उपकरण
जियोप्रोब सिस्टम
स्वचालित स्पॉट हथौड़ा
हाइड्रोलिक स्पॉट हैमर, हाइड्रोलिक स्पॉट हैमर
कैलिब्रेशन
भू-तकनीकी ड्रिलिंग
स्वचालित एसपीटी हथौड़ा, एसपीटी हथौड़ा प्रकार निर्माता
ड्रिलिंग सेवाएं, एसपीटी अंशांकन
एनसीडीओटी एसपीटी हथौड़ा ऊर्जा माप
हाइड्रोलिक स्पॉट हैमर, हाइड्रोलिक स्पॉट हैमर
एसपीटी हथौड़ा ऊर्जा अनुपात बनाम ड्रॉप ऊंचाई
एसपीटी हथौड़ा, उच्च गुणवत्ता वाले निर्माता, आपूर्तिकर्ता
एसपीटी स्वचालित हथौड़ा क्षमता पुनर्वितरण
एसपीटी हैमर, एसपीटी स्वचालित ट्रिप हैमर
एसपीटी ऑटो ट्रिप हैमर - कुवावाला कोर ड्रिल
मानक प्रवेश परीक्षा (एसपीटी मिट्टी नमूनाकरण) के लिए मानक टेस्ट विधि
मृदा नमूना उपकरण - ड्रिलिंग वर्ल्ड
एसपीटी हथौड़ा ऊर्जा अनुपात बनाम ड्रॉप ऊंचाई
स्पॉट हैमर - स्पॉट हैमर निर्माता, आपूर्तिकर्ता
1.8 मीटर - 2.6 मीटर स्वचालित एसपीटी हथौड़ा मानक प्रवेश
असर में एसपीटी हथौड़ा ऊर्जा दक्षता का प्रभाव
स्पॉट हैमर पूरा करें
डोनट और सुरक्षा हथौड़ों के लिए एसपीटी ऊर्जा का मूल्यांकन
जीआरएल सेवाएं एसपीटी हथौड़ा अंशांकन
डीएच 66 स्वचालित ड्रॉप हथौड़ा
स्वचालित एसपीटी हथौड़ा, मृदा परीक्षण इंजीनियरिंग
भू-तकनीकी ड्रिलिंग
मोबाइल ड्रिल टूलिंग कैटलॉग अपडेटेड 2015 कम हो गया
एसपीटी हथौड़ा ऊर्जा विश्लेषक
डीएच 66 स्वचालित ड्रॉप हथौड़ा
स्पॉट हैमर निर्यातकों, स्पॉट हैमर बेचना बिक्री
चीन एसपीटी हैमर - चीन स्पॉट हैमर, ड्रिलिंग टूल्स
एसपीटी के लिए कान पेनेट्रोमेस्टर टेस्ट का मूल्यांकन।
चीन मृदा परीक्षण एसपीटी स्वचालित ट्रिप हथौड़ा पूरा
एसपीटी हथौड़ा ऊर्जा मापन
एसपीटी हथौड़ा ऊर्जा माप
मानक पेंशन परीक्षा
मानक प्रवेश परीक्षा और शंकु पैनेट्रोमीटर परीक्षण का उपयोग कर सब्सफेस एक्सप्लोरेशन
मानक प्रवेश परीक्षा का उपयोग कर सब्सफेस अन्वेषण
साइट एक्सप्लोरेशन, साइट कैरेक्टरिज़ेशन, सब्सफेस एक्सप्लोरेशन, ड्रिलिंग, स्टैंडर्ड पैनेटेशन टेस्ट, कॉन पेनेट्रोमीटर
मानक प्रवेश परीक्षा (एसपीटी) और कॉन पेनेट्रोमीटर टेस्ट (सीपीटी) छोटे व्यास (<8-इन। [20 सेमी]) बोरींग्स और साउंडिंग का उपयोग करके सबफ्रेंस भू-तकनीकी जांच के लिए उद्योग मानकों बन गए हैं। दोनों प्रक्रियाएं क्रमशः 100 और 70 वर्षों की अवधि में विकसित हुई हैं, और एएसटीएम मानकों के रूप में अपनाई गई हैं। प्रत्येक प्रक्रिया के दूसरे पर कुछ फायदे होते हैं, लेकिन दोनों विशेष रूप से उप-सतह परिस्थितियों के तहत गलत डेटा प्राप्त कर सकते हैं जिन्हें अक्सर परीक्षण करने वाले या परीक्षण लॉगिंग करने वाले क्षेत्र के कर्मियों के अनुभव के आधार पर अनदेखा किया जाता है। यह पत्र दोनों प्रक्रियाओं में नियोजित ऑपरेटिव धारणाओं को समझाने की कोशिश करता है, आमतौर पर नियोजित विभिन्न सुधारों को हाइलाइट करता है, और व्याख्या में सामान्य त्रुटियों के पाठक को चेतावनी देता है।
लेख यह कहकर निष्कर्ष निकाला है कि, ज्यादातर स्थितियों में, एसपीटी और सीपीटी के संयुक्त रोजगार में साइटों को सही ढंग से चिह्नित करने की सबसे बड़ी क्षमता है।
एएसटीएम डी 1586 - 11
मानक प्रवेश परीक्षा (एसपीटी) और मिट्टी के स्प्लिट-बैरल नमूनाकरण के लिए मानक टेस्ट विधि
