क्षैतिज ड्रिलिंग के लिए एनक्यू अंडरग्राउंड वायरलाइन डबल ट्यूब कोर बैरल असेंबली
Roschen NQ/NRQ/NT छड़ के साथ उपयोग के लिए मानक NQU NWL-U कोर बैरल प्रदान करता है।NQU कोर बैरल अधिकांश भूमिगत ड्रिलिंग स्थितियों में उपयोग के लिए आदर्श है और मानक DCDMA N आकार के छेद में आवेदन के लिए उपलब्ध है।इसमें NQU हेड असेंबली, NQU इनर ट्यूब कंपोनेंट्स और NQU आउटर ट्यूब कंपोनेंट्स शामिल हैं।
NQU भूमिगत हीरा ड्रिलिंग कोर बैरल
NQU वायरलाइन कोर बैरल
NQU डबल ट्यूब कोर बैरल
एनक्यूयू हेड असेंबली
NQU कोर बैरल

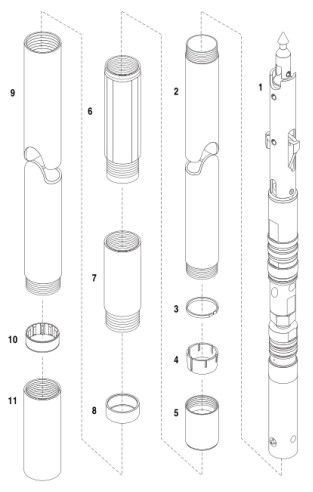

NQU कोर बैरल मानक विन्यास:
1-NQU हेड असेंबली
2-NQU इनर ट्यूब
3-NQU स्टॉप रिंग
4-NQU कोर लिफ्टर
5-NQU कोर लिफ्टर केस
6-NQU लॉकिंग कपलिंग
7-NQU एडेप्टर युग्मन
8-NQU लैंडिंग रिंग
9-NQU बाहरी ट्यूब
10-NQU इनर ट्यूब स्टेबलाइजर
11-NQU थ्रेड रक्षक
| NQU गैर-पैरामीटर | मिमी | इंच |
| NQU होल व्यास (लगभग।) | 75.8 | 2.984 |
| NQU कोर व्यास (लगभग।) | 47.6 | 1.874 |
| NQU कोर बिट सेट OD (लगभग) | 75.3 | 2.965 |
| NQU कोर बिट सेट आईडी (लगभग) | 47.6 | 1.874 |
| NQU रीमिंग शेल सेट OD (लगभग) | 75.8 | 2.984 |
| NQU बाहरी ट्यूब OD | 73 | 2.874 |
| NQU बाहरी ट्यूब आईडी | 60.3 | 2.374 |
| NQU इनर ट्यूब OD | 55.6 | 2.189 |
| एनक्यूयू इनर ट्यूब आईडी | 50 | 1.969 |
टिप्पणी:
(1) NQU कोर बिट और रीमिंग शेल शामिल नहीं हैं।
(2) 1.5 मीटर / 5 फीट और 3 मीटर / 10 फीट एनक्यूयू कोर बैरल उपलब्ध हैं।
(3) नवीनतम MKII स्पीयरहेड NQU कोर बैरल भी उपलब्ध है।
