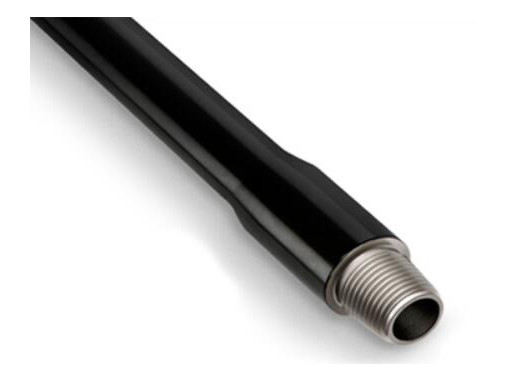

ट्रेचलेस ड्रिलिंग के लिए 73 मिमी जाली उपकरण जोड़ों एचडीडी ड्रिल पाइप
| नाम | क्षैतिज दिशात्मक ड्रिलिंग (HDD) ड्रिल पाइप |
| ब्रैंड | रोशेन |
| प्रमुखता से दिखाना: | क्षैतिज दिशात्मक ड्रिलिंग उपकरण |
| क्षैतिज दिशात्मक ड्रिल उपकरण | |
| विशेषताएँ: | प्रतिरोधी / उच्च थकान शक्ति पहनें |
| प्रकार: | एचडीडी ड्रिल रॉड |
| उपयोग: | क्षैतिज दिशात्मक ड्रिलिंग मशीन के लिए ड्रिल पाइप |
| प्रोडक्ट का नाम: | एचडीडी ड्रिलिंग उपकरण |
| सामग्री: | 4140 |
| श्रेणी: | R780, G105 और S135 |
एचडीडी ड्रिल पाइप क्षैतिज दिशात्मक ड्रिलिंग मशीन के लिए सबसे व्यापक रूप से उपयोग किया जाता है।HDD ड्रिल पाइप टूल जोड़ मुख्य रूप से परेशान और मोटे होते हैं।कठोर और तड़के के बाद पाइप बॉडी की सामग्री R780 या उच्च ग्रेड स्टील है और संयुक्त की सामग्री आमतौर पर 37 CrMnMo या 42 CrMo है।पाइप बॉडी का OD Φ 50-Φ 140 के बीच है।
हम ग्राहकों की आवश्यकताओं के अनुसार सभी प्रकार के उत्पाद प्रदान कर सकते हैं।
क्षैतिज दिशात्मक ड्रिलिंग मशीन के लिए रोस्चन एचडीडी ड्रिल रॉड।उच्च शक्ति, उच्च तप, उच्च लोच।दीया 42 मिमी से 140 मिमी तक।लंबाई 0.5 मी से 9.6 मी।स्टील ग्रेड: E75/R780, G105, S135।हम Vermeer, Case, Ditch Witch, Drillto, Gudeng, Xugong HDD मशीनों के लिए ड्रिल रॉड बना सकते हैं, जैसे D16X20, D24X40, D50X100, D75, D80, D100, D130, JT1720, JT2720, JT2720 मार्च I, JT4020, JT7020, एपीआई NC23-NC50, आदि।
| आकार | संबंध | ड्रिलिंग पाइप का आयाम | तड़का और शमन | न्यूनतम झुकने त्रिज्या | अधिकतम टोर्क | ||||
| ट्यूब का आयुध डिपो | दीवार की मोटाई | जोड़ों का आयुध डिपो / परेशान | काम करने की लंबाई | वज़न | |||||
| (मिमी) | (मिमी) | (मिमी) | (मिमी) | ( किलोग्राम) | श्रेणी | (एम) | एनएम | ||
| 50x2000 मिमी | डीएच50 | 50 | 6.5 | 57 | 2000 | 20 | S135 | 29 | 3000 |
| 60X3000 मिमी | डीएच60-1 | 60 | 6.5 | 66.7 | 3000 | 35 | S135 | 33 | 6300 |
| 60X3000 मिमी | डीएच60-1 | 60 | 6.5 | 70 | 3000 | 35 | S135 | 33 | 6300 |
| 73X3000 मिमी | एनसी23(डीएच23) | 73 | 7.5 | 80 | 3000 | 45 | S135 | 45 | 13000 |
| 73x3000 मिमी | एनसी26(2 3/8आईएफ) | 73 | 10 | 87 | 3000 | 55 | S135 | 51 | 16000 |
| 83X3000 मिमी | D80 फायरस्टिक1 | 83 | 9 | 92 | 3000 | 58 | S135 | 65 | 18000 |
| 83x4500 मिमी | D80 फायरस्टिक1 | 83 | 9 | 92 | 4500 | 84 | S135 | 65 | 18000 |
| 89X4500 मिमी | एनसी31(2 7/8आईएफ) | 89 | 10 | 104.8 | 4500 | 100 | S135 | 72 | 24000 |
| रिग का मॉडल | संबंध | ड्रिलिंग पाइप का आयाम | तड़का और शमन | न्यूनतम झुकने त्रिज्या | अधिकतम टोर्क | ||||
| ट्यूब का आयुध डिपो | दीवार की मोटाई | जोड़ों का आयुध डिपो / परेशान | काम करने की लंबाई | वज़न | |||||
| (मिमी) | (मिमी) | (मिमी) | (मिमी) | ( किलोग्राम) | श्रेणी | (एम) | एनएम | ||
| डी7×11, डी9एक्स13 | फायरस्टिक 1 | 42 | 6.5 | 48 | 1829 | 12 | S135 | 29 | 2000 |
| D10X14, D10X15 | फायरस्टिक 1 | 42 | 6.5 | 48 | 3048 | 20 | S135 | 29 | 2000 |
| डी 16 × 20, डी 18 × 22 | फायरस्टिक 1 | 48 | 6.5 | 54 | 3048 | 23.5 | S135 | 30 | 3000 |
| D24X26 | फायरस्टिक 1 | 54 | 7 | 57 | 3048 | 25 | S135 | 31 | 4000 |
| D24 × 40 | फायरस्टिक 1 | 60.3 | 7.5 | 66.7 | 3048 | 35 | S135 | 33 | 6300 |
| D40X40 | फायरस्टिक 1 | 60.3 | 7.5 | 66.7 | 4572 | 50 | S135 | 33 | 6300 |
| D33×44, D36×50 | फायरस्टिक 1 या 2 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D33×44, D36×50 | फायरस्टिक 1 या 2 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36 × 50 | फायरस्टिक 1 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D36 × 50 | फायरस्टिक 1 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36 × 50 | फायरस्टिक 1 | 66.7 | 8 | 78 | 3048 | 40 | S135 | 40 | 9000 |
| D36 × 50 | फायरस्टिक 1 | 66.7 | 8 | 78 | 4572 | 55 | S135 | 40 | 9000 |
| डी50×100/यूनि60x70 | फायरस्टिक 1 | 73 | 10 | 83 | 3048 | 55 | S135 | 51 | 16000 |
| डी50 × 100 | फायरस्टिक 1 | 73 | 10 | 83 | 4572 | 78 | S135 | 51 | 16000 |
| D50X100/D80×100 | फायरस्टिक 1 | 89 | 10 | 92 | 4572 | 96 | S135 | 72 | 18000 |
| डी 100 × 120 | फायरस्टिक 2 | 89 | 10 | 104 | 6096 | 130 | S135 | 72 | 24000 |
| डी 100 × 120 | फायरस्टिक 1 | 89 | 11.5 | 111.5 | 6096 | 150 | S135 | 80 | 27000 |
क्षैतिज दिशात्मक ड्रिलिंग ड्रिल पाइप तकनीकी पैरामीटर
