पहाड़ी क्षेत्र ड्रिलिंग के लिए कमिंस इंजन पिस्टन पोर्टेबल ड्रिलिंग रिग

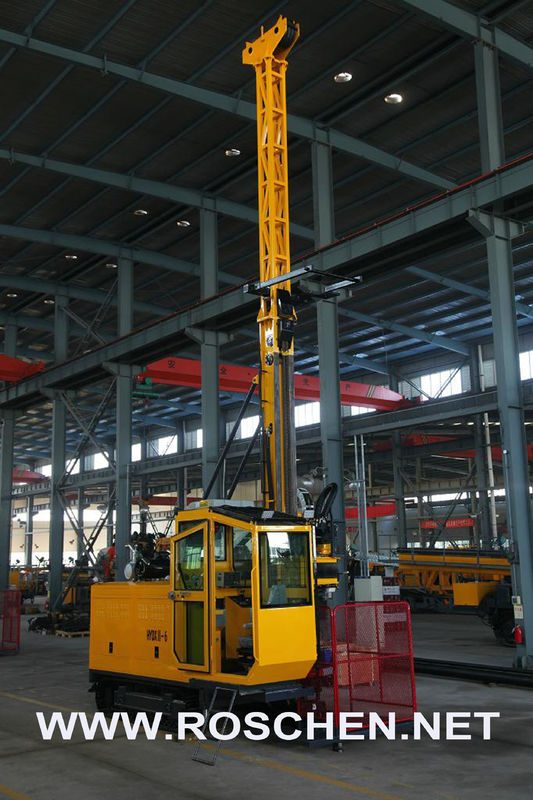

मॉडल: RSDX-2 पूर्ण हाइड्रोलिक पोर्टेबल ड्रिल रिग
RSDX-2 हाइड्रोलिक ड्रिलिंग रिग
1. सामान्य अवलोकन
RSDX-2 पूर्ण हाइड्रोलिक पोर्टेबल ड्रिल रिग एक प्रकार का प्रकाश रिग है जिसे दूरस्थ क्षेत्र में भूवैज्ञानिक अन्वेषण के लिए डिज़ाइन किया गया है जो प्रवेश करना मुश्किल है।यह पोर्टेबल ड्रिल रिग वायरलाइन कोरिंग तकनीक के साथ हीरे की ड्रिलिंग के लिए मुख्य रूप से उपयुक्त है।रिग में डीजल पावर यूनिट, हाइड्रोलिक सिस्टम, कंट्रोल पैनल, मस्तूल, और मुख्य चरखी, वायर लाइन चरखी, ड्रिल हेड, फीड सिस्टम, फुट क्लैंप आदि शामिल हैं। RSDX-2 हाइड्रोलिक ड्रिलिंग रिग पूरी तरह से अपनी सभी सतह के लिए हाइड्रोलिक चालित है। कोरिंग फ़ंक्शन।विखंडन शैली की डिजाइन अच्छी अस्मिता और असहमति में कठोरता का कारण बनती है, जिससे अधिकांश दुर्गम क्षेत्रों में परिवहन की सुविधा होती है।मजबूत संरचना और सटीक नियंत्रण प्रणाली उच्च प्रवेश दर और उत्कृष्ट विश्वसनीयता सुनिश्चित करती है।
2. मुख्य तकनीकी विशेषताएं:
1. पूर्ण हाइड्रोलिक और ड्रिल सिर मॉडल।ड्रिल हेड रोटेशन को पांच डीजल इंजनों द्वारा संचालित चार हाइड्रोलिक पंपों के साथ महसूस किया जाता है;यह फीडिंग हाइड्रोलिक सिलेंडर प्रणाली को उच्च और निम्न गति दोनों में अपने पूर्ण स्ट्रोक फीडिंग का एहसास कराता है।
2. अच्छा निराकरण के साथ।पोर्टेबल ड्रिल रिग को डिजाइन में विखंडन शैली को अपनाया जाता है, जिसमें बिजली इकाई, हाइड्रोलिक तेल टैंक, हेरफेर प्लेटफॉर्म और संचालन तंत्र, यानी ड्रिलिंग अनुभाग शामिल है।इसलिए वे हल्के वजन में होते हैं और उन्हें मैन पावर या एनिमल पावर द्वारा ले जाया जा सकता है।हाइड्रोलिक ड्रिलिंग रिग को मजबूत अनुकूलनशीलता के साथ 45 ° with90 ° पर छेद ड्रिलिंग के लिए संकीर्ण स्थान पर लागू किया जा सकता है और प्रदर्शन किया जा सकता है।
3. मजबूत तकनीक अनुकूलनशीलता।वायर लाइन कोरिंग तकनीक के साथ डायमंड ड्रिलिंग के अलावा, यह पोर्टेबल ड्रिल रिग मजबूत तकनीकों अनुकूलन क्षमता में है।RSDX-2 हाइड्रोलिक ड्रिलिंग रिग किसी अन्य स्ट्रैटम की ड्रिलिंग और फीडिंग आवश्यकता के लिए लागू है।
3. तकनीकी विनिर्देश
| नमूना | RSDX-2 हाइड्रोलिक ड्रिलिंग रिग | |
| ड्रिल क्षमता (एम) | BQ | 350 |
| एनक्यू | 230 | |
| मुख्यालय | 120 | |
| रेटेड बिजली (किलोवाट) / | R2V870 डुप्लेक्स सिलेंडर एयर कूल्ड डीजल इंजन के पांच सेट | 11 / 2,500 |
| डायनामिकल सिस्टम की घूर्णी गति (आर / मिनट) | Yuchai YC2108 डीजल इंजन के दो सेट | 33 / 2,400 |
| कमिंस 4BTA3.9-C100 डीजल इंजन का एक सेट | 74 / 2,200 | |
| यूनिट हेड | टोक़ रेंज (एनएम) | 334-930 |
| गति सीमा (आरपीएम) | 0-900 | |
| फ़ीड तंत्र | तेल सिलेंडर फ़ीड, लिफ्ट स्ट्रोक (मिमी) | 1700 |
| उठाने की क्षमता (KN) | 50 | |
| फ़ीड क्षमता (KN) | २५ | |
| मुख्य चरखी | मैक्स।उठाने की क्षमता (KN) | १। |
| उठाने की गति (एम / मिनट) | .४ | |
| Coiling लंबाई (एम) | ३० | |
| व्यास का व्यास (मिमी) | φ12 | |
| रस्सी कोरिंग चरखी | उठाने की क्षमता (KN) | 8.4 |
| उठाने की गति (एम / मिनट) | 90-240 | |
| Coiling लंबाई (एम) | 500 | |
| व्यास का व्यास (मिमी) | φ6 | |
| BW-100A मड पंप | आयाम: L × W × H (मिमी) | 3500 × 1500 × 1300 |
| मैक्स।अवयवों का वजन (डायनेमिक सिस्टम बाहर रखा गया) (किलो) | 100 | |
