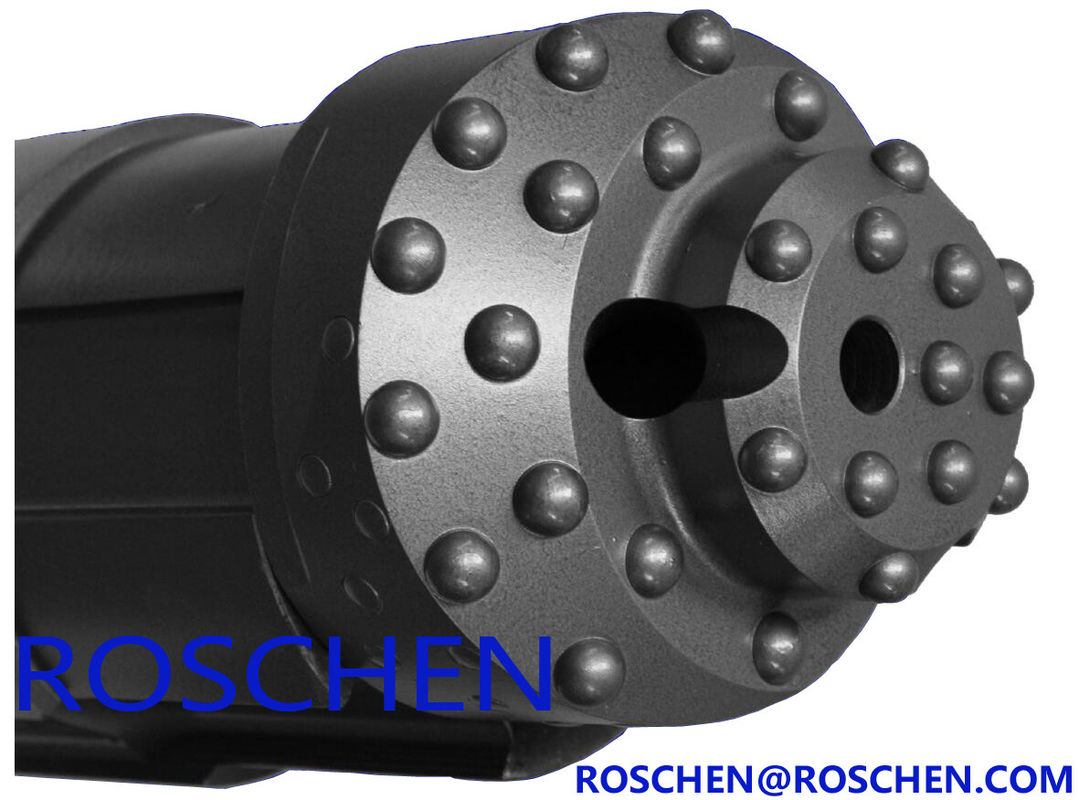

ओवरबर्डन ड्रिलिंग सिस्टम
रोशन की ओडीएस प्रणाली अस्थिर जमीन की स्थिति के माध्यम से, एक साथ ड्रिलिंग और छेद के आवरण के लिए डिज़ाइन की गई एक सिद्ध दो-भाग वाली विलक्षण ओवरबर्डन ड्रिलिंग प्रणाली है।
प्रमुख विशेषताऐं:
। 114 मिमी (4 1/2 ") से 273 मिमी (10¾") व्यास के आवरण आकार के लिए उपलब्ध बिट बिट के लिए ऊर्जा के बेहतर हस्तांतरण के लिए सरल दो-भाग डिजाइन
। अस्थिर जमीन की स्थिति में इष्टतम ड्रिलिंग प्रदर्शन
। प्रतिस्थापन बिट को प्रतिस्थापन या नवीनीकरण के लिए आसानी से और जल्दी से हटाया जा सकता है
। बिट धारक के अंदर "खुली और बंद" लॉकिंग व्यवस्था, इसलिए कुछ भी विलक्षण बिट को बंद होने से रोक नहीं सकता है
। ओडीएस बिट के पास एक सकारात्मक पायलट डिज़ाइन है जो सनकी बिट को गाइड करने और स्ट्रेटर छेद का उत्पादन करने में मदद करता है
| सनकी आवरण प्रणाली (सनकी ओवरबर्डन ड्रिलिंग सिस्टम) | |||||||||
| प्रकार | आवरण Recom.Size (मिमी) | न्यूनतम आंतरिक Dia.of आवरण जूते डाया (मिमी) डी | रीमिंग दीया (मिमी) सी | डीटीएच हैमर | ड्रिल पाइप | भाग संख्या | |||
| मैक्स.ओडी (ए) | Min.ID (बी) | कनेक्शन धागा | आयुध डिपो (मिमी) | रिंच फ्लैट (मिमी) | |||||
| ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | एपीआई 2 3/8 "रेग | 76 | 65 | ODEX90-डीएचडी |
| COP32 | ODEX90-सीओपी | ||||||||
| QL30 | ODEX90-QL30 | ||||||||
| ODEX115 | 142 | 128 | 115 | 152 | DHD340 | एपीआई 2 3/8 "रेग | 76 | 65 | ODEX115-डीएचडी |
| COP44 | ODEX115-सीओपी | ||||||||
| SD4 | ODEX115-SD4 | ||||||||
| QL40 | ODEX115-QL40 | ||||||||
| मिशन 40 | ODEX115-M40 | ||||||||
| ODEX140 | 171 | 157 | 140 | 187 | DHD350R | एपीआई 2 3/8 "रेग | 89 | 65 | ODEX140-डीएचडी |
| COP54 | ODEX140-सीओपी | ||||||||
| SD5 | ODEX140-SD4 | ||||||||
| QL50 | ODEX140-QL50 | ||||||||
| मिशन 50 | ODEX140-M50 | ||||||||
| ODEX165 | 196 | 183 | 165 | 212 | DHD360 | एपीआई 3 1/2 "रेग | 114 | 95 | ODEX165-डीएचडी |
| COP64 | ODEX165-सीओपी | ||||||||
| SD6 | ODEX165-SD6 | ||||||||
| QL60 | ODEX165-QL60 | ||||||||
| मिशन 60 | ODEX165-M60 | ||||||||
| ODEX190 | 222 | 205 | 190 | 237 | DHD360 | एपीआई 3 1/2 "रेग | 114 | 95 | ODEX190-डीएचडी |
| COP64 | ODEX190-सीओपी | ||||||||
| SD6 | ODEX190-SD6 | ||||||||
| QL60 | ODEX190-QL60 | ||||||||
| मिशन 60 | ODEX190-M60 | ||||||||
| ODEX240 | 273 | 260 | 240 | 306 | DHD380 | एपीआई 3 1/2 "रेग | 114 | 95 | ODEX240-डीएचडी |
| COP84 | ODEX240-सीओपी | ||||||||
| SD8 | ODEX240-SD8 | ||||||||
| QL80 | ODEX240-QL80 | ||||||||
| मिशन 80 | ODEX240-M80 | ||||||||
| ODEX280 | 327 | 305 | 280 | 370 | SD10 | एपीआई 4 1/2 "रेग | 114 | 95 | ODEX280-एसडी |
| Numa100 | ODEX280-NU | ||||||||
ODEX
रोशिन ओडीईएक्स एक्सेन्ट्रिक ओवरबर्डन ड्रिलिंग सिस्टम का उत्पादन करता है, जो ODEX90 से ODEX445 तक शुरू होता है। यह तीन-टुकड़ा प्रणाली पायलट बिट, रीमर, गाइड डिवाइस शामिल है। रोशिन ओडेक्स ओवरबर्डन ड्रिलिंग सिस्टम का व्यापक रूप से ड्रिलिंग और खनन से रॉक एंकरिंग और साइट जांच से विभिन्न प्रकार के अनुप्रयोगों में उपयोग किया जाता है।
Advtanges:
- कटिंग के तेजी से हटाने; उच्च प्रवेश दर, विशेष रूप से प्रतिरोधी चट्टान गठन में;
ड्रिलिंग के दौरान आसान मिट्टी और भूजल नमूनाकरण;
- गठन में चयनित गहराई पर उपज अनुमान को मापना संभव है;
- कैविंग के उच्च जोखिम के साथ अनिश्चित संरचनाओं में लाभकारी
आवेदन रेंज:
यह पानी के कुओं, भू-तापीय कुओं, लघु मिर्को ढेर, मध्यम मिनी प्रकार के निर्माण, बांध और बंदरगाह परियोजना के grouting छेद ड्रिलिंग के लिए उपयुक्त है।
1. जब ड्रिलिंग शुरू होती है, तो रीमर स्विंग करता है और ड्रिल बिट असेंबली के पीछे स्लाइड करने के लिए आवरण ट्यूब के लिए पर्याप्त पायलट-होल को काफी हद तक बदल देता है।
2. जब आवश्यक गहराई तक पहुंच जाती है, तो रोटेशन सावधानी से उलट जाता है, जहां रीमर स्विंग करता है, ड्रिल बिट असेंबली को आवरण के माध्यम से खींचने की इजाजत देता है।
3. ड्रिल छेद में छोड़े जाने वाले आवरण ट्यूबों को सीमेंट ग्राउट या कुछ अन्य सीलिंग एजेंट के माध्यम से छेद के नीचे सील किया जाना चाहिए।
4. ड्रिलिंग पारंपरिक ड्रिलिंग का उपयोग करके बिस्तर में वांछित गहराई तक जारी है।
