गोल्ड माइनिंग डायमंड कोर ड्रिल बिट्स उच्च उत्पादकता भूमिगत डायमंड ड्रिलिंग
रोशन न्यू डायमंड कोर बिट्स बॉक्स में 23% अधिक कोर रखे
उत्पाद: रोशन बिट
स्थान: पश्चिमी ऑस्ट्रेलिया
आवेदन: भूमिगत हीरा ड्रिलिंग में उच्च उत्पादकता
मीटर में ड्रिल / घंटा में 23% की वृद्धि
यिलगर्न क्रैटन पश्चिमी ऑस्ट्रेलिया का बड़ा हिस्सा बनाते हैं और दुनिया के स्वर्ण जमा का 30% घर है। इस क्षेत्र के भीतर, लेवरटन जिला सबसे महत्वपूर्ण सोने के उत्पादक क्षेत्रों में से एक है।
इन "नग्न" सोने के जमा के भूमिगत खनिकों को निरंतर लागत (एआईएससी) में कमी लाने और उनकी वापसी में सुधार करने के लिए महत्वपूर्ण दबाव में हैं। एक अत्यंत प्रतिस्पर्धी हीरा ड्रिलिंग बाजार के साथ लागत पर प्रत्येक खान के तेज ध्यान को मिलाएं, और नतीजा भूमिगत हीरा ड्रिलिंग में उच्च उत्पादकता की निरंतर खोज है।

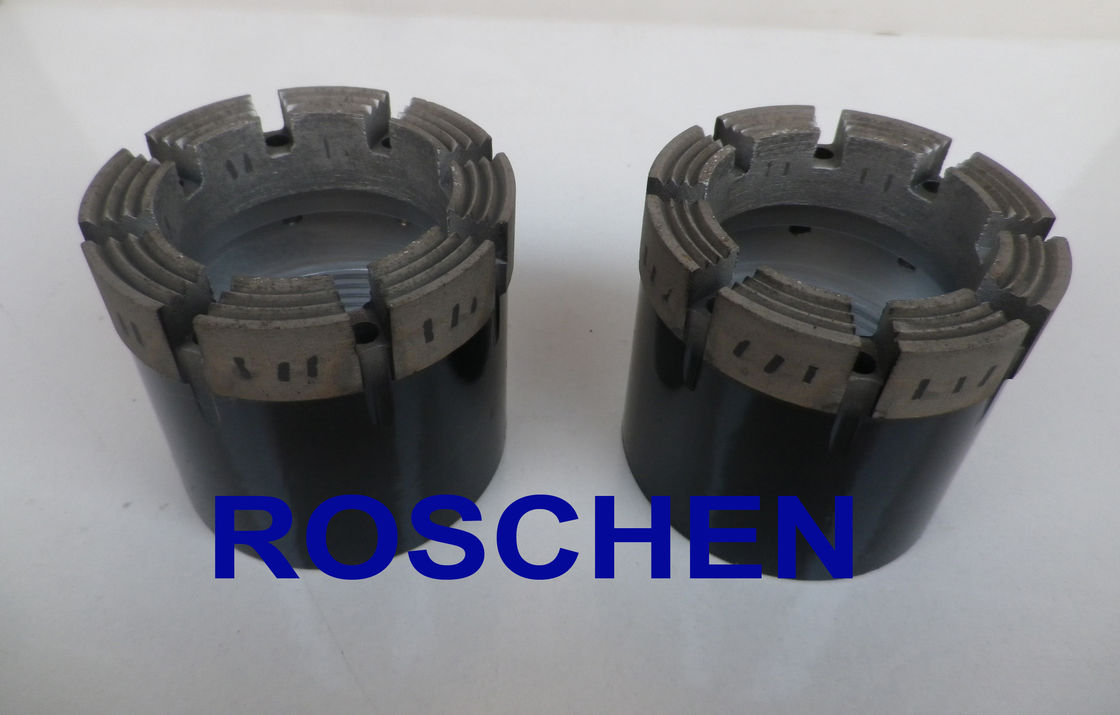

पेटेंट तकनीक का उपयोग करके, नए रोशन बिट्स में ऐसे हीरे होते हैं जो मैट्रिक्स से रासायनिक रूप से बंधे होते हैं और अधिक बहुमुखी, तेज घुमावदार और लंबे समय तक रहते हैं। नई लॉन्गियर बिट्स चिकनी ड्रिलिंग विशेषताओं को ड्रिलर पसंद करते हैं, जिसके परिणामस्वरूप प्रत्येक चालक दल के लिए प्रत्येक शिफ्ट पर बॉक्स में अधिक कोर होता है। 16 मिमी अधिक खुले, एक्सप्रेस ज्यामिति में भी उच्च कटाई की गति के साथ-साथ 16 मिमी स्टेज और 25 मिमी स्टेज 3 कॉन्फ़िगरेशन के लिए उपलब्ध है।
मीटर में ड्रिल / घंटा में 23% की वृद्धि
"बस कुछ फीडबैक ... दूसरी रात मैंने 24 इंच एक मिनट काटने का थोड़ा सा देखा ... अब तक का सबसे तेज़ कटौती बोर्ट लॉन्गियर ने बनाया है ..." रोशन साइट पर्यवेक्षक, पश्चिमी क्षेत्र।
चुनौती
सतह पर, लावरटन जिला एक फ्लैट, गर्म, सूखा वातावरण है जिसमें बिखरे हुए बादाम के पेड़ केवल शुष्क, नमक झील के बिस्तर, और जिप्सम रेत के ट्यूनों से बाधित होते हैं। नमक की उच्च सांद्रता बहुत नमकीन जलीय जल में परिणाम देती है। जबकि उच्च लवणता उपकरण पर कठिन है, लेकिन यह थोड़ा चयन और ड्रिलिंग प्रदर्शन में भारी कारक नहीं है।
भूमिगत, गठन एक मेसोथर्मल है, जिसका अर्थ है गहरा विस्तार, पश्चिमी ऑस्ट्रेलिया में सामान्य रूप से सोना जमा, ग्रीनस्टोन से बना, एक रॉक प्रकार जो वैश्विक रूप से सोने के जमा के लिए आम है, बेसलट्स, मैग्नेटाइट शैल और बैंडेड लोहे के गठन (बीआईएफ)।
इस मेजबान चट्टान के भीतर, सोने को आमतौर पर कतरनी और फ्रैक्चर नेटवर्क के पास क्वार्ट्ज पोर्फीरी के घुसपैठ के डाइक्स के भीतर निहित किया जाता है, जो सोने के असर वाले हाइड्रोथर्मल प्रवाह का समर्थन करता है। ग्रीनस्टोन, शैल और यहां तक कि बेसलट केवल मध्यम कठोरता के होते हैं और उनमें काफी तेजी से कटौती की संभावना होती है, जबकि बीआईएफ, क्वार्ट्ज और फ्रैक्चर जोन के वर्ग धीरे-धीरे प्रवेश दर को मजबूर करते हैं। आदर्श बिट बहुमुखी होगा; आसानी से कभी-कभी बीआईएफ और क्वार्ट्ज को संभालने के लिए पर्याप्त कटौती, लेकिन हरीस्टोन को जल्दी से घुमाने के लिए पर्याप्त कठिन है।
खदान के भूमिगत हिस्से में गिरावट आई है और मूल खुले गड्ढे से 900 मीटर तक फैली हुई है। इसकी "नग्नता" जमा के कारण हीरा ड्रिलिंग ग्रेड को कम से कम समझती है, इसलिए खान ने ग्रेड नियंत्रण की नई तकनीकों को अपनाया है। आरसी ड्रिलिंग को बड़े नमूना संस्करणों का उत्पादन करने के लिए भूमिगत पेश किया गया है, जो थोक खनन तकनीकों का उपयोग किया जा रहा है। यह ध्यान में रखते हुए कि आरसी ड्रिलिंग आम तौर पर लागत-प्रति-मीटर और तीन गुना तेजी से आधा है, और लागत को बनाए रखने के लिए सभी को नीचे चलाने के लिए उद्योग-व्यापी पहलों, शेष हीरे ड्रिलिंग की उत्पादकता के लिए बहुत सी जांच की जाती है।
ड्रिलिंग पैरामीटर को अनुकूलित करने के बाद, मौजूदा उत्पाद (हेडन 9एए और केएस 5) औसत प्रदर्शन, निगरानी के तीन महीने में 180 मीटर / बिट जीवन और अधिकतम 22 सेंटीमीटर / मिनट की दर से अधिकतम हो गया। ठोस प्रदर्शन के दौरान, उत्पादकता में सुधार जारी रखने के लिए एक नए समाधान की आवश्यकता थी।
समाधान
पहला कदम आरओएस 3 25 मिमी कॉन्फ़िगरेशन में नए रोशन ग्रीन बिट को पेश करना था। रोज़ेन ग्रीन फॉर्मूला (प्रोटोटाइप पी 520) को जीवन को अधिकतम करने के लिए स्टेज कॉन्फ़िगरेशन के साथ प्रतिद्वंद्वी के 9एए फॉर्मूला की तरह ड्रिल करने के लिए चुना गया था। गोद लेने के बाद तीन महीने की अवधि में प्रदर्शन की तुलना में, प्रवेश दर 26 सेंटीमीटर / मिनट तक बढ़ी और थोड़ा जीवन लगभग दोगुना हो गया, जो 356 मीटर / बिट तक बढ़ गया। बदलावों में उपयोग और स्थिरता की आसानी कर्मचारियों की सराहना की गई और मापनीय लाभ का उत्पादन करने में मदद मिली। इन सुधारों को बॉक्स में 6% तक ध्यान में वृद्धि करने के लिए संयुक्त किया गया है। बोर्ट लॉन्गियर ड्रिल कर्मचारियों ने सही ढंग से देखा कि इस तरह का लंबा जीवन उत्पादकता में उल्लेखनीय वृद्धि नहीं कर रहा था क्योंकि कम ट्रिपिंग समय में बेहतर प्रवेश की तुलना में कम प्रभाव पड़ता है, इसलिए निर्णय को और भी मुक्त-काटने वाले सूत्रों के परीक्षण के लिए बनाया गया था।
अगली बिट का परीक्षण रोज़ेन पीला फिर से चरण 3 25 मिमी कॉन्फ़िगरेशन में प्रतिद्वंद्वी के के 5 और यहां तक कि 12-14 के खिलाफ लाइन करने के लिए था। प्रवेश दर औसतन 35 सेंटीमीटर प्रति मिनट और एक प्रभावशाली 300 मीटर प्रति बिट पर आयोजित की गई। चूंकि बिट्स अभी भी बेहतर जीवन प्राप्त कर रहे थे, रोशन ड्रिलिंग सर्विसेज रोशन रेड बिट तक एक और कदम बढ़ा। चूंकि लक्ष्य प्रवेश दर को अधिकतम करना था, रोस्चेन रेड बिट्स 16 मिमी एक्सप्रेस कॉन्फ़िगरेशन में बढ़ाए गए प्रवेश के लिए एक अधिक खुले क्षेत्र के साथ उत्पादित किए गए थे।
रोशन रेड बिट्स ने प्रति मीटर प्रवेश दर पर एक आश्चर्यजनक 60 सेंटीमीटर हासिल किया और अभी भी 120 मीटर तक चला। उत्पादकता को अधिकतम करने के लक्ष्य के साथ, ड्रिल कर्मचारियों ने छेद के शीर्ष पर एक रोशन रेड का उपयोग करने का फैसला किया और 25 मिमी चरण 3 में रोशन पीले के साथ इसे समाप्त करने का फैसला किया। परिणाम खुद के लिए बोलते हैं। माप के 3 महीने बाद, यह दो-बिट रणनीति 283 मीटर / बिट औसत थी, अभी भी प्रतियोगिता में 60% सुधार और 34 सेंटीमीटर प्रति मिनट, प्रवेश दर की पूर्ण दोगुनी है। संयुक्त परिणाम बॉक्स में 23% अधिक कोर डाल दिया।
प्रारंभिक परिणामों के वादे के बाद, ऑस्ट्रेलिया में सभी रोशन ड्रिलिंग सर्विसेज साइट्स पर नए रोशन बिट्स का उपयोग करके परीक्षण शुरू किए गए और वैश्विक स्तर पर साइट्स का चयन किया गया। अब, ऑस्ट्रेलिया में सभी साइटों ने उत्पादकता पर बहुत प्रभाव डाला है। अगले छह महीनों में, रोशन लाइन में नया रोशन बिट्स लॉन्च किया जाएगा, प्रोटोटाइप से पूर्ण उत्पादन में जा रहा है। रोशन बिट्स अब ऑस्ट्रेलिया में स्टॉक और ऑर्डर के लिए उपलब्ध हैं।
एक्सप्रेस ज्यामिति
आज के बाजार की प्रतिस्पर्धात्मकता के साथ, हर कोई तेजी से कटौती करना चाहता है, खासकर भूमिगत। उच्च प्रवेश दरों का समर्थन करने के लिए, हमने नए रोशन फॉर्मूला को एक नई, अधिक खुली एक्सप्रेस ज्यामिति के साथ जोड़ा है। पतला इंटरमीडिएट जलमार्ग फ्लशिंग में सुधार और मलबे के संचय को रोकने के लिए। सक्षम जमीन में तेजी से काटने के लिए डिज़ाइन किया गया, नई एक्सप्रेस ज्यामिति हमारी 16 मिमी क्राउन ऊंचाइयों में उच्च कटाई की गति पर थोड़ा जीवन बनाए रखने के लिए उपलब्ध है।
| वायरलाइन हीरा कोर बिट्स विनिर्देशों | ||
| आकार | कोर Ø | होले Ø |
| AQTK | 35.5 मिमी (1-3 / 8 इंच) | 48 मिमी (1-7 / 8 इंच) |
| BQ | 36.4 मिमी (1-7 / 16 इंच) | 60 मिमी (2-3 / 8 इंच) |
| BQTK | 40.7 मिमी (1-5 / 8 इंच) | 60 मिमी (2-3 / 8 इंच) |
| NQ | 47.6 मिमी (1-7 / 8 इंच) | 75.7 मिमी (3 इंच) |
| एनक्यूटीके (एनक्यू 2 ") | 50.6 मिमी (2 इंच) | 75.7 मिमी (3 इंच) |
| NQ3 | 45 मिमी (1-3 / 8 इंच) | 75.7 मिमी (3 इंच) |
| मुख्यालय | 63.5 मिमी (2-1 / 2 इंच) | 9 6 मिमी (3-3 / 8 इंच) |
| HQ3 | 61.1 मिमी (2-3 / 8 इंच) | 9 6 मिमी (3-3 / 8 इंच) |
| PQ3 | 85 मिमी (3-3 / 8 इंच) | 122.6 मिमी (4-7 / 8 इंच) |
| PQ3 | 83 मिमी (3-1 / 4 इंच) | 122.6 मिमी (4-7 / 8 इंच) |
| वायरलाइन हीरा कोर बिट्स, मीट्रिक हीरा impregnated ड्रिल बिट्स विनिर्देशों | |
| "क्यू" श्रृंखला: | एक्यू, बीक्यू, एनक्यू, मुख्यालय, पीक्यू / एक्यूटीके, बीक्यूटीके, बीक्यू 3, एनक्यू 2, एनक्यू 3, एनक्यूटीटी, मुख्यालय, एचक्यूटीटी, पीक्यू 3, पीक्यूटीटी |
| ए-गेज कोर बिट्स: | एक्यू, एक्यू-आरएसजी, एडब्ल्यूजी (एएक्स), एडब्ल्यूएम, एडब्ल्यूटी, एलटीके 48 |
| बी-गेज कोर बिट्स: | बीक्यू, बीक्यू-आरएसजी, बीक्यू-2.400, बीक्यू 3, बीडब्ल्यूजी (बीएक्स), बीडब्लूएम, बीडब्ल्यूटी, एलटीके 60, टीबीडब्ल्यू |
| एन-गेज कोर बिट्स: | एनक्यू, एनक्यू-आरएसजी, एनक्यू-3.032, एनक्यू 2, एनक्यू 2-आरएसजी, एनक्यू 3 / एनक्यूटीटी, एनक्यू 3-आरएसजी, एनक्यू 3-3.032, एनएमएलसी, एनडब्ल्यूजी (एनएक्स), एनडब्लूएम, एनडब्ल्यूटी, टीएनडब्ल्यू, |
| एच-गेज कोर बिट्स: | मुख्यालय, मुख्यालय-आरएसजी, मुख्यालय-3.830, मुख्यालय-3.8 9 5, मुख्यालय 3 / मुख्यालय, मुख्यालय -3-आरएसजी, मुख्यालय -3-3.8 9 5, एचएमएलसी, एचडब्ल्यूएफ-लांग, एचडब्ल्यूएफ-शॉर्ट, एचडब्ल्यूजी (एचएक्स), एचडब्ल्यूटी |
| पी-गेज कोर बिट्स: | पीक्यू, पीक्यू 3, पीडब्ल्यूएफ-लांग, पीडब्लूएफ-शॉर्ट |
| एस-गेज कोर बिट्स: | एसडब्ल्यूएफ-लांग, एसडब्ल्यूएफ-शॉर्ट |
| यू-गेज कोर बिट्स: | यूडब्ल्यूएफ-लांग, यूडब्ल्यूएफ-शॉर्ट |
| जेड-गेज कोर बिट्स: | जेडडब्ल्यूएफ-लांग, जेडब्ल्यूएफ-शॉर्ट |
| टी श्रृंखला: | टी 36, टी 46, टी 56, टी 66, टी 76, टी 86, टी 101 |
| टीटी श्रृंखला: | टीटी 46, टीटी 56, टीटी 66, टीटी 76, टीटी 86, टीटी 101 |
| टी 2 श्रृंखला: | टी 2 46, टी 2 56, टी 2 66, टी 2 76, टी 2 86, टी 2 101 |
| टीबी श्रृंखला मेट्रिक कोर बिट्स: | टीबी 36, टीबी 46, टीबी 56, टीबी 66, टीबी 76, टीबी 86, टीबी 101 |
| टी 6 श्रृंखला मेट्रिक कोर बिट्स: | टी 6-76, टी 6-86, टी 6-101, टी 6-116, टी 6-131, टी 6-146 |
| टी 6 एस श्रृंखला मेट्रिक कोर बिट्स: | टी 6 एस -76, टी 6 एस -86, टी 6 एस-101, टी 6 एस-116, टी 6 एस -13, टी 6 एस-146 |
| बी श्रृंखला (आईएस03552-1) मीट्रिक कोर बिट्स: | बी 36, बी 46, बी 56, बी 66, बी 76, बी 86, बी 101, बी 116, बी 131, बी 146 |
| अन्य सभी मानक: | सीडीडीए, डीसीडीएमए, क्रिएलीस, और आईएसओ आकार। |
