मिनकॉन रिवर्स सर्कुलेशन हैमर, आरसी हैमर डाउनहोल ड्रिलिंग टूल्स

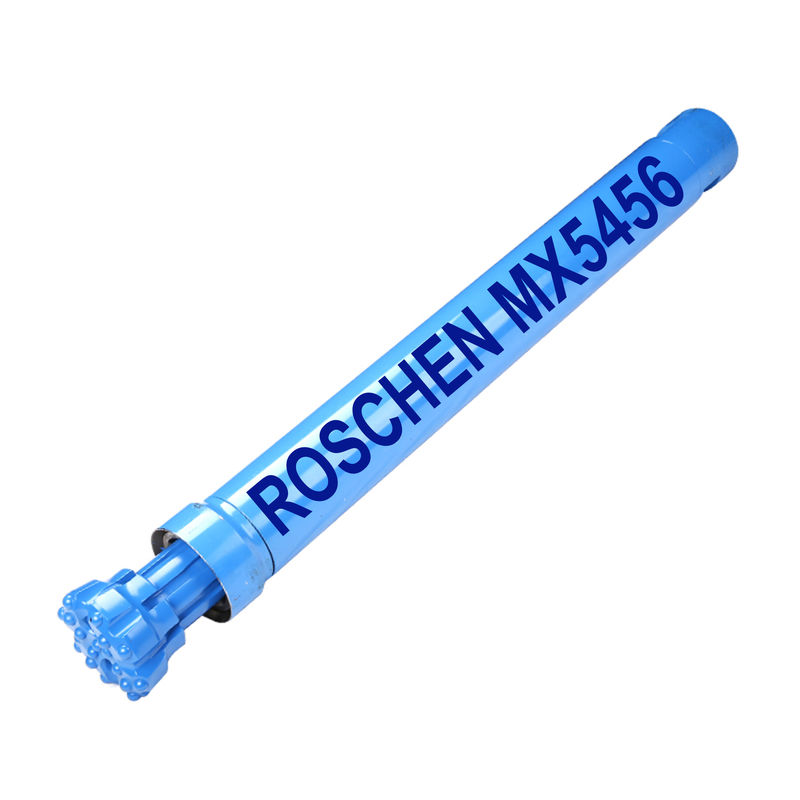

एमएक्स 5456 आरसी हैमर (4 1/2 "मेटज़के) मिनकॉन रिवर्स सर्कुलेशन हथौड़ा


रोशन एमएक्स 5456 श्रृंखला आरसी हैमर का निर्माण कर सकते हैं, जिसमें सोने, खनन साइट में अच्छा ड्रिल है।

मिनकॉन एक्सप्लोरेशन (एमएक्स) 5456 एक उच्च प्रदर्शन भूवैज्ञानिक नमूना उपकरण है जो रोशन द्वारा निर्मित सभी प्रकार की मांग शर्तों में मुसीबत मुक्त संचालन प्रदान करता है। यह बेहद चिकनी ड्रिलिंग और निरंतर नमूनाकरण के साथ अन्य निर्माताओं बनाम बेहतर प्रवेश दर प्रदान करता है। सभी रोशन डीटीएच हथौड़ों की तरह, एमएक्स एक विस्तारित सेवा जीवन पर उत्कृष्ट परिचालन दबाव बनाए रखता है और कुल मिलाकर वह उपकरण है जिसे आपको अपने सभी उपकरणों से अधिकतम प्राप्त करने की आवश्यकता होती है। रोशन उत्पाद सभी घर में निर्मित होते हैं, और सभी प्रक्रियाओं को रोशन के अनुभवी इंजीनियरिंग विभाग द्वारा नियंत्रित किया जाता है। यह गारंटी देता है कि गुणवत्ता "अपेक्षा" हमेशा वितरित की जाती है।

मुख्य विशेषताएं और लाभ

। निश्चित आंतरिक घटकों के लिए पेटेंट माउंटिंग सिस्टम।
। एक छोटी लंबाई के साथ एक बेहद मजबूत शंकु पिस्टन और बिट के बीच ऊर्जा के अधिक हस्तांतरण की अनुमति देता है।
। विभिन्न ड्रिलिंग स्थितियों के लिए परिवर्तनीय चक आस्तीन लंबाई।
। एकल टुकड़ा नमूना ट्यूब असेंबली।
। हमारे प्रतिस्पर्धियों बनाम बेहतर पहनने के प्रतिरोध पर विशेष रूप से गर्मी का इलाज नमूना ट्यूब।
। परिवर्तनीय नमूना ट्यूब बोर आकार ठेकेदार को अपने उपकरण की स्थापना में अधिक लचीलापन की अनुमति देता है।
। सबसे घर्षण परिस्थितियों में भी इष्टतम पहनने के प्रतिरोध के लिए कठोर पहनने की आस्तीन।
। बैकहेड और चक पर मल्टी-स्टार्ट थ्रेड्स हथौड़ा के आसान युग्मन / uncoupling सुनिश्चित करते हैं।
। मेटल स्प्रेड चक आस्तीन और बाहरी परिसंचरण पर अधिक पहनने के प्रतिरोध के लिए आस्तीन विकल्प पहनें।
। उपकरण की दीर्घायु को अधिकतम करने के लिए सभी महत्वपूर्ण आंतरिक घटकों को सख्त नियंत्रण के तहत गर्मी का इलाज किया जाता है।
। किसी भी विशेष असेंबली या डिस्सेप्लर उपकरण के साथ सेवा की आसानी की आवश्यकता है।

एमएक्स 5456 आरसी हैमर तकनीकी डेटा
विशेष विवरण	मीट्रिक	शाही
व्यास के बाहर हथौड़ा	132mm	5.2 "
हथौड़ा की लंबाई (कम ड्रिल बिट)	1165mm	45.9 "
बैकहेड स्पैनर फ्लैट आकार	100mm	4 "
ड्रिल बिट शंक प्रकार	MX5456
बैकहेड थ्रेड	4 1/2 "मेट्ज़के
ड्रिल बिट आकार सीमा	137 मिमी - 146 मिमी	5.4 "- 5.75"
हथौड़ा वजन (कम बिट)	77 किलो	170 एलबीएस
अधिकतम ड्रिल बिट वजन	18.7 किलो	41.2 एलबीएस
पिस्टन वजन	1 9 किलो	41.9 एलबी
टोक़ बनाओ	5288-7050 एनएम	3 9 00-5200 एफटी एलबीएस
बैकहेड स्टैंड ऑफ	0.75 मिमी	0.030 "
अनुशंसित न्यूनतम वायु पैकेज	25.5 एम 3 / मिनट @ 24.1 बार	900cfm @ 350psi

भागों की सूची:

मद	भाग संख्या	विवरण
	MX5456AS02	एमएक्स 5456 हैमर 4 1/2 "मेट्ज़के
1	1300-0850	आंतरिक सर्किलिप
2	MX5456AT11	एडाप्टर ट्यूब 4.5 मेटज़के पिन
3	बीएस 228	हे अंगूठी (एक्स 2)
4	बीएस 040	ओ रिंग
5	MX5456SC01	Airscreen
6	MX5456BH11	पीछे सिर 4 ½ Metzke
7	8406-0200-एन 8	वाल्व सील की जांच करें
8	MX5456CV01	वाल्व प्लंगर की जांच करें
9	MX5456SP01	वाल्व वसंत की जांच करें
10	MX5456SM01	स्टील बनाओ रिंग
1 1	MX5456LR01	ताले की रिंग
12	MX5456SS01	स्पेसर
13	MX5456ST01	नमूना ट्यूब
	MX5456ST03	नमूना ट्यूब
14	BS230	ओ रिंग
15	MX5456DR01	नमूना ट्यूब माउंट
16	BS228	ओ रिंग
17	BS237	हे अंगूठी (एक्स 2)
18	BS042	ओ रिंग
19	MX5456SR01	बैठने की अंगूठी
20	MX5456IC01	आंतरिक सिलेंडर
21	MX5456PN01	पिस्टन
22	MX5456WS01	आस्तीन पहनें
23	MX5456PR01	पिस्टन रिंग रिंग
24	MX5456BB01	संरेखक असर बुश
25	N7-102-4	हे अंगूठी (एक्स 2)
26	5456PIN	बिट रिटेनिंग पिन एक्स 8 (सेट)
27	MX5456CK11	चक

20 डिग्री सेल्सियस (68º एफ) पर मुहर स्तर पर परिचालित कंप्रेसर के लिए वायु दबाव प्रदान किए जाते हैं। वास्तविक कंप्रेसर मात्रा में सुधार तापमान, ऊंचाई और सापेक्ष आर्द्रता के लिए खाते में किया जाना चाहिए।

डीटीएच हथौड़ों को आंतरिक घटकों की रक्षा के लिए उचित चट्टान ड्रिल तेल की निरंतर आपूर्ति प्राप्त करनी चाहिए और कुशल ड्रिलिंग के लिए हथौड़ा की चल रही सतहों के बीच एक अच्छी वायु मुहर प्रदान करना चाहिए। रोशन ने इष्टतम प्रदर्शन बनाए रखने और आंतरिक घटकों के जीवन को बढ़ाने के लिए रोशन लॉसॉन्सएफ़® रॉक ड्रिल ऑयल (आरडीओ) के उपयोग की सिफारिश की। तेल की सही खपत हवा की मात्रा और परिस्थितियों पर निर्भर है। सिफारिशों के लिए कृपया नीचे स्नेहन ग्राफ देखें। गीली परिस्थितियों में ड्रिल करते समय सामान्य राशि दोगुनी होनी चाहिए। ड्रिल बिट शंकु के चारों ओर तेल के दृश्य सबूत और ट्यूब बदलने के दौरान ट्यूब जोड़ों के भीतर होना चाहिए।

यदि पेट्रोलियम आधारित रॉक ड्रिल ऑयल का उपयोग करते हैं, तो तेल की अनुशंसित ग्रेड परिवेश के तापमान और ऑपरेटिंग दबाव पर निर्भर है। अंगूठे के नियम के रूप में, जब भी संभव हो, आईएसओ 320 ग्रेड रॉक ड्रिल ऑयल का उपयोग किया जाना चाहिए क्योंकि हथौड़ा एक उच्च आवृत्ति उपकरण है, हालांकि, जहां पंप ठंड की स्थिति में तेल पंप नहीं कर सकता है, तो ग्राफ के अनुसार निम्न ग्रेड का उपयोग किया जा सकता है नीचे।

ड्रिल बिट्स

व्यास		चेहरा प्रकार	भाग संख्या	विवरण	सं। एक्स बटन डाया (इंच)			नमूना छेद	वजन लगभग
मिमी	इंच				आउटर	चेहरा	केंद्र		किग्रा।	एलबीएस।
137	5 3/8	नतोदर	5456137C10	5 3/8 सीसी एमएक्स 5456 बीआईटी	8 * 5/8	4 * 5/8	4 * 9/16	2	17	37.5
137	5 3/8	कठिन गठन	5456137H10	5 3/8 एचएफ एमएक्स 5456 बीआईटी	8 * 5/8	6 * 5/8	4 * 1/2	2	17	37.5
140	5 1/2	नतोदर	5456140C10	5 1/2 सीसी एमएक्स 5456 बीआईटी	8 * 5/8	4 * 5/8	4 * 9/16	2	17	37.5
140	5 1/2	ड्रॉप सेंटर	5456140D10	5 1/2 डीसी एमएक्स 5456 बीआईटी	8 * 5/8	4 * 5/8	4 * 9/16	2	17	37.5
140	5 1/2	कठिन गठन	5456140H10	5 1/2 एचएफ एमएक्स 5456 बीआईटी	8 * 5/8	6 * 5/8	4 * 1/2	2	17	37.5
143	5 5/8	ड्रॉप सेंटर	5456143D10	5 5/8 "एमएक्स 5456 बीआईटी	8 * 5/8	4 * 5/8	4 * 1/2	2	17	37.5
143	5 5/8	कठिन गठन	5456143H10	5 5/8 "एमएक्स 5456 बीआईटी	8 * 5/8	6 * 5/8	4 * 1/2	2	17	37.5
146	5 3/4	नतोदर	5456146C10	5 3/4 सीसी एमएक्स 5456 बीआईटी	8 * 5/8	4 * 5/8	4 * 9/16	2	17	37.5
146	5 3/4	ड्रॉप सेंटर	5456146D10	5 3/4 एमएक्स 5456 डीसी बीआईटी	8 * 5/8	4 * 5/8	4 * 1/2	2	17	37.5
146	5 3/4	कठिन गठन	5456146H10	5 3/4 एचएफ एमएक्स 5456 बीआईटी	8 * 5/8	6 * 5/8	4 * 1/2	2	17	37.5
152	6	कठिन गठन	5456152H10	6 एचएफ एमएक्स 5456 बीआईटी	8 * 5/8	6 * 5/8	4 * 1/2	2	18	39.7
165	6 1/2	ड्रॉप सेंटर	5456165C01	6 1/2 एमएक्स 5456 कॉलिंग बिट	8 * 5/8	4 * 9/16	4 * 1/2	2	18	39.7
190	7 1/2	ड्रॉप सेंटर	5456190C10	7 1/2 एमएक्स 5456 कॉलिंग बिट	16 * 5/8	4 * 5/8	4 * 1/2	2	20	44.1
200	8	ड्रॉप सेंटर	5456200C10	8 "एमएक्स 5456 कॉलिंग बिट	16 * 5/8	4 * 5/8	4 * 1/2	2	20	44.1
