रिवर्स सर्कुलेशन (आरसी) ड्रिलिंग रिग मशीन डीसी ड्रिलिंग 300 मिमी होल आकार

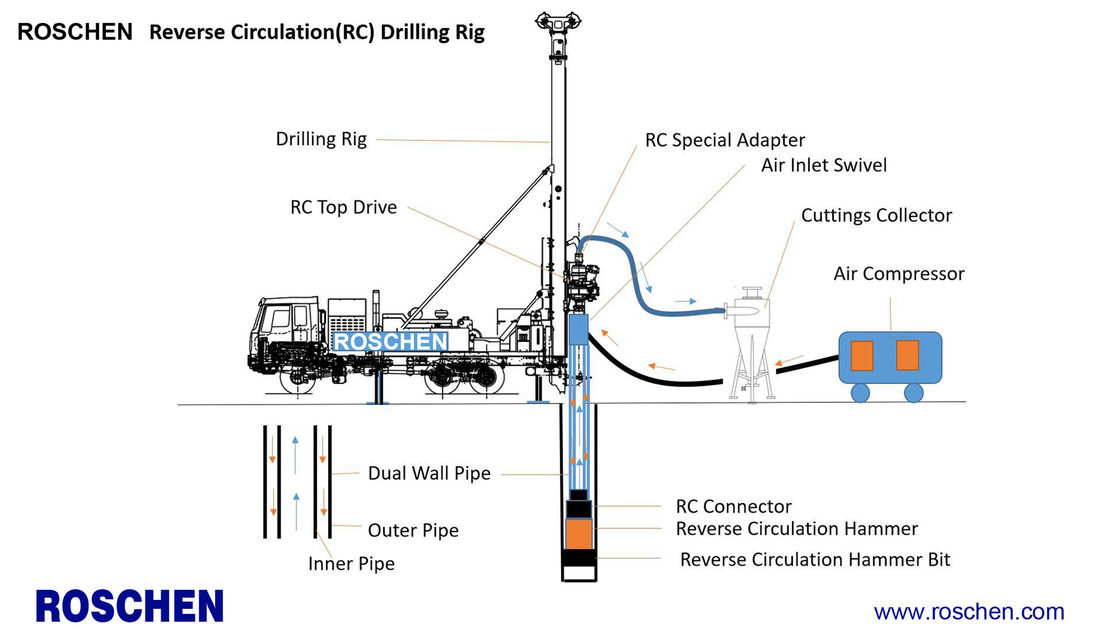

रिवर्स सर्कुलेशन (RC) ड्रिलिंग रिग

रिवर्स सर्कुलेशन ड्रिलिंग की आवश्यकता क्यों है?

।व्यास> 250 मिमी के छेद को ड्रिल करते समय, जो ड्रिल पाइप और बोरहोल की आंतरिक सतह के बीच का कुंडलाकार क्षेत्र बहुत बड़ा है।
।यदि प्रत्यक्ष संचलन ड्रिलिंग विधि का उपयोग किया जाता है, तो इसे उच्च वायु प्रवाह (यहां तक ​​कि 2 - 3 कंप्रेशर्स) के साथ बहुत शक्तिशाली कंप्रेसर की आवश्यकता होती है ताकि छेद से सभी कटिंग को नीचे करने के लिए पर्याप्त फ्लशिंग गति मिल सके।
।अन्यथा, काटने छेद में रहेगा और ड्रिलिंग को रोक दिया जाएगा।इसलिए यह छेद ड्रिलिंग को बहुत महंगा बना सकता है।इस मामले में, रिवर्स सर्कुलेशन ड्रिलिंग (आरसी ड्रिलिंग) बेहतर विकल्प होगा।

रोशेन डीटीएच रिवर्स सर्कुलेशन सिद्धांत:

।यह डीटीएच डायरेक्ट सर्कुलेशन ड्रिलिंग विधि से विपरीत है।
।हवा बाहरी पाइप और आंतरिक पाइप के बीच कुंडलाकार क्षेत्र के माध्यम से हथौड़ा पर जाती है और आंतरिक पाइप के क्षेत्र के माध्यम से छेद से कटिंग लेती है।
।हवा के माध्यम से जाने के लिए छोटे कुंडलाकार क्षेत्र और आंतरिक पाइप क्षेत्र के कारण, यह कंप्रेसर से कम वायु प्रवाह के साथ बहुत अधिक फ्लशिंग गति प्राप्त कर सकता है।
।इस तरह, यह ड्रिलिंग के लिए लागत को बचा सकता है

तुलना और डीटीएच प्रत्यक्ष संचलन विधियों की तुलना में रिवर्स परिसंचरण का उदाहरण:

1. डीसी ड्रिलिंग द्वारा:
2. छेद का आकार: 300 मिमी
3. ड्रिल पाइप दीया।114 मिमी
4. पाइप और दीवार के बीच का एन्युलर एरिया: 0.06 एम 2
5. फ्लशिंग गति की आवश्यकता: 20 मीटर / सेकंड
6. आवश्यक वायु प्रवाह: 72 m3 / मिनट।
7. निष्कर्ष: इसमें 2 एयर कंप्रेशर्स और प्रत्येक में 36 m3 / मिनट वायु प्रवाह की आवश्यकता होती है

8. आरसी ड्रिलिंग द्वारा
9. छेद का आकार: 300 मिमी
10. दोहरी ड्रिल पाइप आउटर दीया।114 मिमी
11. दोहरी ड्रिल पाइप इनर व्यास: 60 मिमी
12. दोहरी पाइप की भीतरी और बाहर की दीवार के बीच का एन्युलर एरिया: 0.00324 एम 2
13. फ्लशिंग गति की आवश्यकता: 20 मीटर / सेकंड
14. फ्लशिंग गति की आवश्यकता: 20 मीटर / सेकंड
15. वायु प्रवाह की आवश्यकता: 4 m3 / मिनट

।निष्कर्ष: इसे केवल 1 एयर कम्प्रेसर की आवश्यकता है जिसमें 4 m3 / मिनट वायु प्रवाह पर्याप्त है
।ऊपर की गणना से, हम देख सकते हैं कि आरसी ड्रिलिंग द्वारा इसे बहुत कम वायु प्रवाह की आवश्यकता होती है और कंप्रेसर के लिए लागत को बचा सकता है।यही कारण है कि बोरहोल ड्रिलिंग उद्योग में रिवर्स सर्कुलेशन का व्यापक रूप से उपयोग किया जाता है

Roschen Drills रिवर्स सर्कुलेशन सहायक उपकरण:

।आरसी ड्रिलिंग रिग
।हवा कंप्रेसर
।एयर इनलेट कुंडा
।दोहरी दीवार पाइप
।विशेष आरसी कनेक्टर
।आरसी हैमर
।आरसी हैमर बिट
।काटने वाले
