कोयला खदान सुरंगों में दिशात्मक क्षैतिज ड्रिलिंग के लिए MWD ड्रिल पाइप व्यास 73 केंद्र केबल प्रकार

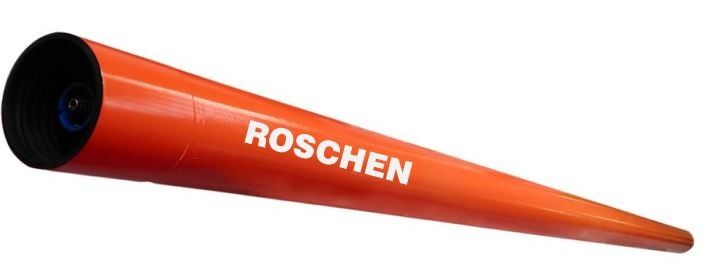

MWD ड्रिल पाइप Type 73 केंद्र केबल प्रकार
The Φ 73 center cable type directional drill pipe is generally required to be constructed in a complete coal seam (f ≥ 1) or a stable rock stratum (f ≤ 6); Generally 73 केंद्र केबल प्रकार की दिशात्मक ड्रिल पाइप को आम तौर पर एक पूर्ण कोयला सीम (एफ) 1) या एक स्थिर रॉक स्ट्रैटम (एफ) ६) में निर्मित करने की आवश्यकता होती है; it is mainly used for the construction of short horizontal and long-distance gas drainage borehole and water exploration borehole in the coal mine, as well as the construction of Directional Borehole in the ground and tunnel near horizontal engineering. यह मुख्य रूप से कोयला खदान में छोटी क्षैतिज और लंबी दूरी की गैस जल निकासी बोरहोल और पानी की खोज बोरहोल के निर्माण के साथ-साथ क्षैतिज इंजीनियरिंग के पास जमीन और सुरंग में दिशात्मक बोरहोल के निर्माण के लिए उपयोग किया जाता है।
The MWD drill pipe is mainly used in the directional horizontal drilling in the coal mine roadway. MWD ड्रिल पाइप मुख्य रूप से कोयला खदान रोडवे में दिशात्मक क्षैतिज ड्रिलिंग में उपयोग किया जाता है। It is used together with the orifice display equipment to display the drilling track data in real time. यह वास्तविक समय में ड्रिलिंग ट्रैक डेटा प्रदर्शित करने के लिए छिद्र प्रदर्शन उपकरण के साथ मिलकर उपयोग किया जाता है। The operator can adjust the direction of the drilling track according to the displayed data in time, so as to achieve the purpose of directional drilling. ऑपरेटर समय में प्रदर्शित आंकड़ों के अनुसार ड्रिलिंग ट्रैक की दिशा को समायोजित कर सकता है, ताकि दिशात्मक ड्रिलिंग के उद्देश्य को प्राप्त कर सके। It is widely used in directional drilling control of geological, coal, oil, water conservancy and other industries. इसका उपयोग भूवैज्ञानिक, कोयला, तेल, जल संरक्षण और अन्य उद्योगों के दिशात्मक ड्रिलिंग नियंत्रण में व्यापक रूप से किया जाता है।
1।उत्पाद की विशेषताएँ:
(1) ड्रिल पाइप बॉडी को घर्षण वेल्डिंग प्रक्रिया द्वारा वेल्ड किया जाता है, अच्छे यांत्रिक गुणों और लंबे समय से सेवा जीवन के साथ
(2) उच्च धागा शक्ति और ड्रिल पाइप संयुक्त का अच्छा आसंजन प्रतिरोध
(3) एक सिग्नल ट्रांसमिशन डिवाइस ड्रिल पाइप के अंदर डिज़ाइन किया गया है, जो नीचे माप जांच पाइप और छेद के विस्फोट प्रूफ कंप्यूटर के बीच दो-तरफ़ा वास्तविक समय संचार का एहसास कर सकता है, और ट्रांसमिशन दक्षता अधिक है।
(4) भीतरी पाइप और ड्रिल पाइप के संयुक्त में अच्छा सीलिंग प्रदर्शन और उच्च ड्रिल पाइप स्थिरता है
2।आवेदन की गुंजाइश:
While drilling survey drill pipe is generally required to be constructed in a complete coal seam (f ≥ 1) or a stable rock stratum (f ≤ 6); ड्रिलिंग सर्वेक्षण ड्रिल पाइप आमतौर पर एक पूर्ण कोयला सीम (एफ or 1) या एक स्थिर रॉक स्ट्रैटम (एफ (6) में निर्मित करने के लिए आवश्यक है; it is mainly used for the construction of gas drainage borehole and water exploration borehole in short horizontal and long-distance underground coal mine, and also used for the construction of directional borehole such as ground and tunnel near horizontal engineering borehole. यह मुख्य रूप से गैस जल निकासी बोरहोल के निर्माण और छोटी क्षैतिज और लंबी दूरी की भूमिगत कोयला खदान में पानी के अन्वेषण बोरहोल के निर्माण के लिए उपयोग किया जाता है, और क्षैतिज इंजीनियरिंग बोरहोल के पास जमीन और सुरंग जैसे दिशात्मक बोरहोल के निर्माण के लिए भी उपयोग किया जाता है।
3।एहतियात:
(1) ड्रिल पाइप का उपयोग करने से पहले, जांचें कि क्या ड्रिल पाइप का प्लास्टिक जोड़ ढीला, विकृत या टूटा हुआ है, यह सुनिश्चित करने के लिए कि प्लास्टिक के जोड़ की सीलिंग रिंग बरकरार है, ड्रिल पाइप धागा, प्लास्टिक संयुक्त और स्टील संयुक्त साफ हैं, और कम करने वाला वसंत दृढ़ और विश्वसनीय है;
(2) Before connecting the drill pipe, the thread grease must be applied on the thread surface of the drill pipe joint, and the special lubricating grease for the wireline drill pipe must be applied on the sealing ring of the plastic male joint. (2) ड्रिल पाइप को जोड़ने से पहले, थ्रेड ग्रीस को ड्रिल पाइप जॉइंट की थ्रेड सतह पर लागू किया जाना चाहिए, और वायरलाइन ड्रिल पाइप के लिए विशेष स्नेहन ग्रीस को प्लास्टिक पुरुष संयुक्त के सीलिंग रिंग पर लागू किया जाना चाहिए। Control the make-up speed ≤ 25R / min in the process of connecting the drill pipe; ड्रिल पाइप को जोड़ने की प्रक्रिया में मेक-अप गति को नियंत्रित करें / 25R / मिनट;
(3) During drilling construction, the drilling track shall be kept smooth to avoid large corners. (३) ड्रिलिंग के दौरान बड़े कोनों से बचने के लिए ड्रिलिंग ट्रैक को सुचारू रखा जाएगा। The bending strength of borehole inclination angle is controlled at 3 ° / 6m, and the bending strength of azimuth is controlled at 2 ° / 6m; बोरहोल झुकाव कोण की झुकने की शक्ति को 3 ° / 6 m पर नियंत्रित किया जाता है, और अज़ीमुथ की झुकने की शक्ति को 2 ° / 6 m पर नियंत्रित किया जाता है;
(४) ड्रिल पाइप उतारते समय, speed २५ आर / मिनट की गति को नियंत्रित करें, और पावर हेड वापसी दूरी the १०० मिमी सुनिश्चित करें, ताकि ड्रिल पाइप के धागे को काटने या अलग करने से रोका जा सके;
(5) ड्रिल पाइप अनलोड होने के बाद और ड्रिल पाइप में पानी का प्रवाह सूख जाने के बाद, स्क्रू थ्रेड प्रोटेक्शन कैप को समय पर ड्रिल पाइप के अंदर साफ रखने और कोयले की धूल जैसी गंदगी को प्रदूषित में जाने से रोकने के लिए पहना जाएगा। स्टील संयुक्त;
4. तकनीकी शीट
| ड्रिल पाइप के मुख्य तकनीकी पैरामीटर और अनुशंसित ग्रेडेशन | ||||||||||
| आकार (मिमी) | व्यास | इस्पात श्रेणी | लंबाई | दबाव | कंडक्टर प्रतिरोध | इन्सुलेशन प्रतिरोध | अनुशंसित रिग टॉर्क | कोर बिट की सिफारिश करें | ||
| पाइप शरीर | पिन / बॉक्स | प्रीमियम | ऐच्छिक | |||||||
| Φ79 | 73 | 75 | G105 | 3000 | 10 | <0.5 | > 2 एम | 6000 | Φ96 | Φ98 |
| Φ89 | 89 | 91 | G105 | 3000 | 10 | <0.5 | > 2 एम | 12000 | Φ113 | Φ118 |
