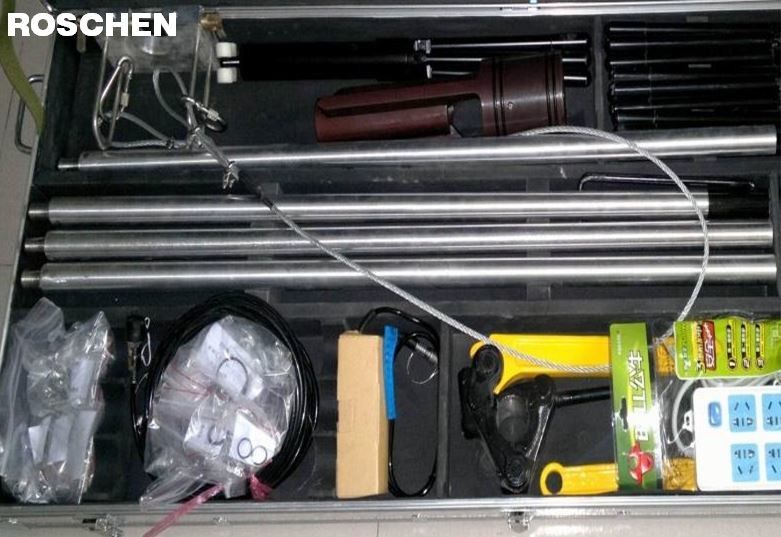

मोजमाप साधन वायरलेस MWD उत्पाद
वायरलेस MWD उत्पाद परिचय RSYQ-48
MWD: abbreviation of "measurement while drilling". MWD: ड्रिलिंग के दौरान "माप का संक्षिप्त नाम"। Wireless while drilling measuring instrument can measure in time during the drilling process, that is, under the condition of non-stop drilling, the mud pulse generator sends the data measured by the downhole probe to the ground, and after collection and processing by the computer system, real-time well bore parameters and formation parameters are obtained. ड्रिलिंग उपकरण के दौरान ड्रिलिंग समय में मापने वाले वायरलेस, नॉन-स्टॉप ड्रिलिंग की स्थिति के तहत, माप सकते हैं, कीचड़ पल्स जनरेटर डाउनहोल जांच द्वारा मापा गया डेटा जमीन पर भेजता है, और कंप्यूटर द्वारा संग्रह और प्रसंस्करण के बाद। प्रणाली, वास्तविक समय अच्छी तरह से बोर पैरामीटर और गठन पैरामीटर प्राप्त होते हैं।
उत्पाद की विशेषता
1. मड पल्स जनरेटर को सीधे QDT, GE और घरेलू MWD निर्माताओं के उपकरणों के साथ आदान-प्रदान किया जा सकता है, जिससे उपयोगकर्ताओं के द्वितीयक निवेश की बचत होती है।
2. पूरा MWD सिस्टम कम बिजली की खपत वाला डिज़ाइन अपनाता है, और एक सिंगल बैटरी 300 घंटे काम कर सकती है।
3. रखरखाव-मुक्त अवधि 800 घंटे से अधिक तक पहुंच जाती है, और रखरखाव की लागत पारंपरिक MWD का एक तिहाई है।
4. मिट्टी विश्लेषण संकेत पारंपरिक MWD से दोगुना है, जो लंबी दूरी पर स्थिर संचरण सुनिश्चित करता है।
मुख्य विनिर्देशों
| दिशात्मक जाँच | |
| अच्छी तरह से विक्षेपण: | ° ≤ 0.1 ° |
| अभिविन्यास: | 01 ± 1.01.0 ° |
| उपकरण चेहरा: | 50 50 0.50.5 ° |
| गामा की जांच | |
| अनुसंधान का विस्तार : | 0 - 50 एपीआई |
| माप की सटीकता : | ± 3API 0 - 150 एपीआई |
| ± 10API 150 - 500API | |
| अधिकतम काम कर रहे तापमान: | 150 ℃ |
| साधन बाहरी सिलेंडर दबाव: | 100 एमपीए |
| कीचड़ विस्थापन: | 10 -55 एल / एस |
| कीचड़ चिपचिपाहट: | ≤140s. ≤140s। Funnel viscosity फ़नल की चिपचिपाहट |
| रेत युक्त मिट्टी: | <1%। |
| कीचड़ घनत्व: | ≤1.7 1.7 ग्राम / सेमी³ घन सेंटीमीटर |
| बैटरी काम समय: | 300 घंटे (कोई गामा नहीं) |
| 200 घंटे (गामा) | |
| बैटरि वोल्टेज: | 28V |
The MWD can measure the dip angle, azimuth angle, tool face angle and the natural gamma intensity of the formation in the process of drilling, so as to provide well bore parameters and formation evaluation data in time for the drilling of highly deviated wells and horizontal wells. MWD ड्रिलिंग की प्रक्रिया में डिप कोण, अजिमुथ कोण, टूल फेस एंगल और गठन की प्राकृतिक गामा तीव्रता को माप सकता है, ताकि अत्यधिक विचलित कुओं और क्षैतिज के ड्रिलिंग के लिए समय में अच्छी तरह से बोर मापदंडों और गठन मूल्यांकन डेटा प्रदान करें। कुएं। The biggest advantage of MWD is that it can "see" what is happening in the well in real time, and only delay a few minutes from the bottom hole measurement parameters to the ground receiving data, so it can improve the decision-making process. MWD का सबसे बड़ा लाभ यह है कि यह वास्तविक समय में कुएं में क्या हो रहा है, इसे "देख" सकता है, और केवल निचले छेद माप मापदंडों से जमीन प्राप्त करने वाले डेटा तक कुछ मिनटों की देरी कर सकता है, इसलिए यह निर्णय लेने की प्रक्रिया में सुधार कर सकता है। This instrument is necessary for improving drilling speed and ensuring drilling quality in directional and horizontal wells. यह उपकरण ड्रिलिंग गति में सुधार और दिशात्मक और क्षैतिज कुओं में ड्रिलिंग गुणवत्ता सुनिश्चित करने के लिए आवश्यक है।
