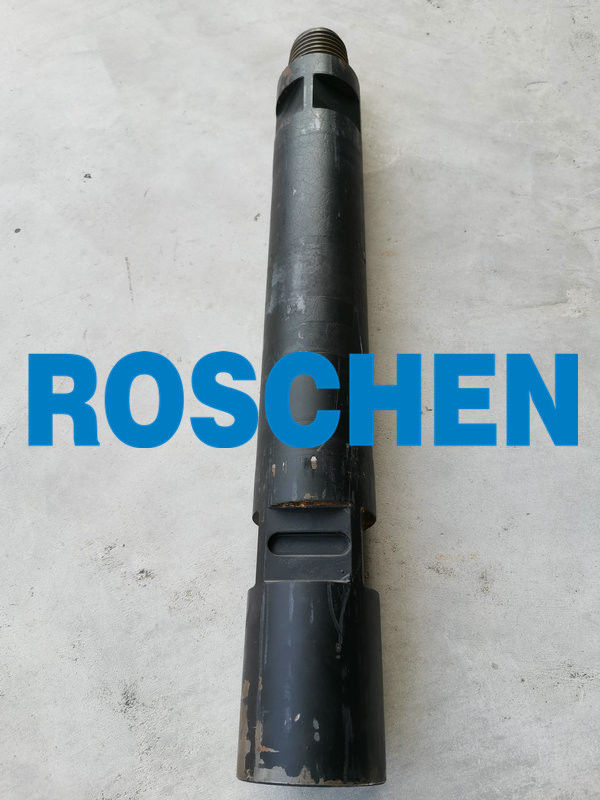

रॉक ड्रिल टूल्स के लिए एपीआई रेज फ्रिक्शन वेल्डिंग BWJ NWJ ड्रिल पाइप
रॉक ड्रिल उपकरण विवरण:
इस तरह की ड्रिल रॉड विशेष रूप से भूवैज्ञानिक, जल विज्ञान, कोयला क्षेत्र, भूतापीय और इंजीनियरिंग ड्रिलिंग के लिए उपयुक्त है।हम दुनिया भर के ग्राहकों के लिए विभिन्न व्यास में सात प्रकार की भूगर्भीय ड्रिल छड़ प्रदान करते हैं: .544.5, Φ54, Φ67, Φ89, Φ42, ge50 और .60।
इसमें मुख्य रूप से रॉड बॉडी और जोड़ शामिल हैं।और इसके सभी कच्चे माल में ISO9001 है: 2000 प्रमाण पत्र।और यह लागत प्रभावी है और पहनने के लिए प्रतिरोधी है, और इसकी सेवा का जीवन काफी लंबा है।
इसकी पैकिंग के संबंध में, दो अलग-अलग तरीके हैं: पहला, इसे लोहे की बेल्ट से बांधा जा सकता है।37 प्रति बंडल हैं, और प्रत्येक बंडल 5 लोहे के बेल्ट द्वारा पैक किया गया है।दूसरा, इसे स्लेटेड स्टील फ्रेमिंग द्वारा पैक किया जा सकता है।प्रति बंडल 30 से 50 होते हैं, और प्रत्येक बंडल को एक फ्रेम की आवश्यकता होती है।
रॉक ड्रिल उपकरण सुविधाएँ:
1. थ्रेड ऑयल का उपयोग तब किया जाना चाहिए जब ड्रिल रॉड और हथौड़ा खटखटाने पर रोक लगाई जानी चाहिए।
2. ड्रिल रॉड स्टैंड में लकड़ी, रबर और अधिक जैसे बफर सामग्री होनी चाहिए।थ्रेडेड सिरों और लोहे के औजारों के बीच संपर्क निषिद्ध होना चाहिए।
3. ड्रिल रॉड के स्थानांतरण के दौरान, थ्रेड रक्षक को थ्रेडेड भागों पर खराब कर दिया जाना चाहिए ताकि इसे नुकसान से बचाया जा सके।
रॉक ड्रिल उपकरण तकनीकी पैरामीटर:
| जे-सीरीज ड्रिल रॉड असेंबली | बाहर व्यास | धागे | विधानसभा की लंबाई | असेंबली वेट | विधानसभा भाग संख्या |
| प्रति इंच | |||||
| AWJ | 1-3 / 4-इंच (35 मिमी) | 5-टीपीआई | 1-फुट (305 मिमी) | 3-पाउंड (1.4 किग्रा) | 27014 |
| AWJ | 1-3 / 4-इंच (35 मिमी) | 5-टीपीआई | 2-फुट (610 मिमी) | 6-पाउंड (2.7 किग्रा) | 27015 |
| AWJ | 1-3 / 4-इंच (35 मिमी) | 5-टीपीआई | 3-फुट (914 मिमी) | 11-पाउंड (5 किग्रा) | 27016 |
| AWJ | 1-3 / 4-इंच (35 मिमी) | 5-टीपीआई | 4-फुट (1.2 मी) | 16-पाउंड (7.3 किग्रा) | 27,136 |
| AWJ | 1-3 / 4-इंच (35 मिमी) | 5-टीपीआई | 5-फुट (1.5 मी) | 20-पाउंड (9.1 किग्रा) | 27017 |
| AWJ | 1-3 / 4-इंच (35 मिमी) | 5-टीपीआई | 10-फुट (3.1 मी) | 32-पाउंड (14.5 किलो) | 27018 |
| NWJ | 2-5 / 8-इंच (67 मिमी) | 5-टीपीआई | 1-फुट (305 मिमी) | 7-पाउंड (3.2 किग्रा) | 27009 |
| NWJ | 2-5 / 8-इंच (67 मिमी) | 5-टीपीआई | 2-फुट (610 मिमी) | 15-पाउंड (6.8 किलो) | 27010 |
| NWJ | 2-5 / 8-इंच (67 मिमी) | 5-टीपीआई | 3-फुट (914 मिमी) | 18-पाउंड (8.2 किग्रा) | 27011 |
| NWJ | 2-5 / 8-इंच (67 मिमी) | 5-टीपीआई | 5-फुट (1.5 मी) | 30-पाउंड (13.6 किग्रा) | 27012 |
| NWJ | 2-5 / 8-इंच (67 मिमी) | 5-टीपीआई | 10-फुट (3.1 मी) | 60-पाउंड (27.2 किग्रा) | 27013 |
वायरलाइन सीरीज ड्रिल रॉड्स:
| ड्रिल रॉड्स के विनिर्देशों | ||
| आकार | आयुध डिपो (मिमी) | आईडी (मिमी) |
| WLA | 44.7 | 37.3 |
| WLB | 55.7 | 46.1 |
| WLN | 70.0 | 60.2 |
| WLH | 89.0 | 78.0 |
| WLP (पीएचडी) | 114.5 | 101.5 |
| ऐडवर्ड्स / AWJ / AWY | 43.7 | 30.7 |
| BW / BWJ / BWY | 54.0 | 38.0 |
| एनडब्ल्यू / NWY | 66.8 | 51.0 |
| HW | 89.0 | 71.0 |
| Φ42 | 42.0 | 30.0 |
| Φ50 | 50.0 | 37.0 |
| Φ60 | 60.0 | 48.0 |
| Φ70 | 73.0 | 54.6 |
| Φ90 | 89.0 | 69.0 |
| S75 | 71.0 | 61.0 |
AW, BW, NW, AWJ, BWJ, NWJ, N3, N4 Series:
| आकार | आयुध डिपो | रॉड बॉडी आईडी | वजन | धागे प्रति इंच | आयतन | ||||
| में | मिमी | में | मिमी | एलबीएस / 10 फीट | किलो / 3 मीटर | gal / 100ft | एल / 100 मीटर | ||
| ऐडवर्ड्स | 1.75 | 44.5 | 1.25 | 31.8 | 44 | 19.6 | 3 | 6 | 75 |
| BW | 2.13 | 54 | 1.75 | 44.5 | 40 | 18.2 | 3 | 12.5 | 155 |
| NW | 2.63 | 66.7 | 2.25 | 57.1 | 51 | 23.3 | 3 | 20.7 | 257 |
| AWJ | 1.75 | 44.5 | 1.37 | 34.9 | 33 | 14.7 | 5 | 7.2 | 90 |
| BWJ | 2.13 | 54 | 1.75 | 44.5 | 40 | 18.2 | 5 | 11.8 | 146 |
| NWJ | 2.63 | 66.7 | 2.25 | 57.1 | 55 | 24.6 | 4 | 19.6 | 244 |
| N3 | 2.38 | 60.45 | 1.13 | 28.7 | एन / ए | एन / ए | 3 | 80.1 | 36.33 |
| N4 | 2.13 | 54.1 | 1 | 25.4 | एन / ए | एन / ए | 4 | 80.1 | 36.33 |
| नहीं | आकार | ड्रिल रॉड | धागा प्रकार | कच्चा माल | |
| ओडी मिमी | आईडी मिमी | ||||
| 1 | AWJ | 44.5 | 34.1 | डीसीडीएमए मानक | 45 एमएनएमओबी आर 780 |
| AWY | |||||
| 2 | BWJ | 54 | 44.5 | ||
| BWY | |||||
| 3 | NWY | 67 | 57 | ||
| 4 | HW | 89 | 77.8 | ||
| 5 | Φ42 | 42 | 32 | चीन जीबी मानक है | R780 |
| 6 | Φ50 | 50 | 39 | R780 | |
| 7 | Φ60 | 60 | 48 | R780 | |
