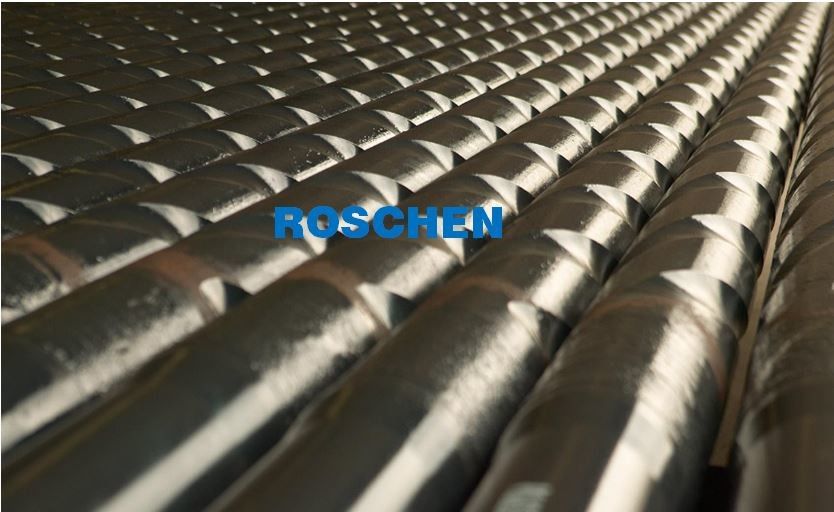

गैर चुंबकीय सर्पिल ड्रिल कॉलर
गैर चुंबकीय ड्रिल कॉलर:
एनएमडीसी आमतौर पर फ्लश (नॉनस्पिरल) होते हैं।वे उच्च गुणवत्ता, संक्षारण प्रतिरोधी, स्टेनलेस स्टील से निर्मित होते हैं।चुंबकीय हस्तक्षेप के बिना पृथ्वी के चुंबकीय क्षेत्र की माप की अनुमति देने के लिए पर्याप्त लंबाई के एनएमडीसी में स्थित चुंबकीय सर्वेक्षण उपकरणों को चलाने के दौरान उनका उपयोग किया जाता है।बीएचए में अन्य स्टील घटकों के कारण होने वाले चुंबकीय अशांति से सर्वेक्षण उपकरणों को अलग किया जाता है।
गैर-चुंबकीय सर्पिल ड्रिल कॉलर 6.750" NC50
| विनिर्देश | उपकरण संयुक्त/कनेक्शन निर्दिष्टीकरण | |||||
| नाममात्र का OD | ६ ३/४"(६.७५") | संबंध | एनसी50 | बेंड तनाव अनुपात | ||
| नाममात्र आईडी | 2.7/8"(2.875") | आयुध डिपो | ६ ३/४" (६.७५") | पहचान | 2 7/8"(2.875") | |
| सामग्री ग्रेड | पी५३० | समायोजित वजन | औसत लंबाई | 31.00 फीट | ||
| अनाज का आकार | एएसटीएम | अनुशंसित मेक अप टॉर्क | अधिकतम मेक अप टॉर्क | |||
| चुम्बकीय भेद्यता | 1.001मैक्स | पर्ची अवकाश | एन/ए | लिफ्ट अवकाश | एन/ए | |
| बहाव आकार | 3 1/8"(3.125") | द्रव विस्थापन | द्रव क्षमता | |||
| हार्डबैंडिंग | कोई नहीं | निरीक्षण मानदंड | एन एस -2 | बढ़ाव | 18% | |
| भारतीय दंड संहिता | कोई नहीं | |||||
| रासायनिक गुण | फास्फोरस <0.05% | |||||
| सल्फर <0.03% | ||||||
| विनिर्माण मानदंड | एपीआई युक्ति7-1 | |||||
| ड्रिल कॉलर क्षमता | ||||||
| तन्यता ताकत | 120,000 साई न्यूनतम | |||||
| ८२७ एमपीए | ||||||
| नम्य होने की क्षमता | ११०,००० साई न्यूनतम | |||||
| ७५८ एमपीए | ||||||
| असर की प्रचंडता | 60J . से ऊपर | |||||
| कठोरता (ब्रिनेल) | न्यूनतम २८५ बीएचएन | |||||
गैर-चुंबकीय सर्पिल ड्रिल कॉलर 8.250 "6 5/8" रेग
| विनिर्देश | उपकरण संयुक्त/कनेक्शन निर्दिष्टीकरण | |||||
| नाममात्र का OD | ८ १/४"(८.२५") | संबंध | 6 5/8" REG | बेंड तनाव अनुपात | ||
| नाममात्र आईडी | २ १३/१६" (२.८१२५") | आयुध डिपो | 8 1/4" (8.25") | पहचान | २ १३/१६" (२.८१२५") | |
| सामग्री ग्रेड | पी५३० | समायोजित वजन | औसत लंबाई | 31.00 फीट | ||
| अनाज का आकार | एएसटीएम | अनुशंसित मेक अप टॉर्क | अधिकतम मेक अप टॉर्क | |||
| चुम्बकीय भेद्यता | 1.001मैक्स | पर्ची अवकाश | एन/ए | लिफ्ट अवकाश | एन/ए | |
| बहाव आकार | २ ११/१६"(२.६८७५") | द्रव विस्थापन | द्रव क्षमता | |||
| हार्डबैंडिंग | कोई नहीं | निरीक्षण मानदंड | एन एस -2 | बढ़ाव | 20% | |
| भारतीय दंड संहिता | कोई नहीं | |||||
| रासायनिक गुण | फास्फोरस <0.05% | |||||
| सल्फर <0.03% | ||||||
| विनिर्माण मानदंड | एपीआई युक्ति7-1 | |||||
| ड्रिल कॉलर क्षमता | ||||||
| तन्यता ताकत | १००,००० साई न्यूनतम | |||||
| ६८९ एमपीए | ||||||
| नम्य होने की क्षमता | ११०,००० साई न्यूनतम | |||||
| ७५८ एमपीए | ||||||
| असर की प्रचंडता | 60J . से ऊपर | |||||
| कठोरता (ब्रिनेल) | न्यूनतम २८५ बीएचएन | |||||
गैर-चुंबकीय सर्पिल ड्रिल कॉलर 9.500 ”7 5/8” रेग
| विनिर्देश | उपकरण संयुक्त/कनेक्शन निर्दिष्टीकरण | |||||
| नाममात्र का OD | 9 1/2"(9.5") | संबंध | 7 5/8" REG | बेंड तनाव अनुपात | ||
| नाममात्र आईडी | 3"(3") | आयुध डिपो | ९ १/२" (९.५") | पहचान | 3" (3") | |
| सामग्री ग्रेड | पी५३० | समायोजित वजन | औसत लंबाई | 31.00 फीट | ||
| अनाज का आकार | एएसटीएम | अनुशंसित मेक अप टॉर्क | अधिकतम मेक अप टॉर्क | |||
| चुम्बकीय भेद्यता | 1.001मैक्स | पर्ची अवकाश | एन/ए | लिफ्ट अवकाश | एन/ए | |
| बहाव आकार | 2 7/8"(2.875") | द्रव विस्थापन | द्रव क्षमता | |||
| हार्डबैंडिंग | कोई नहीं | निरीक्षण मानदंड | एन एस -2 | बढ़ाव | 20% | |
| भारतीय दंड संहिता | कोई नहीं | |||||
| रासायनिक गुण | फास्फोरस <0.05% | |||||
| सल्फर <0.03% | ||||||
| विनिर्माण मानदंड | एपीआई युक्ति7-1 | |||||
| ड्रिल कॉलर क्षमता | ||||||
| तन्यता ताकत | ११०,००० साई न्यूनतम | |||||
| ७५८ एमपीए | ||||||
| नम्य होने की क्षमता | १००,००० साई न्यूनतम | |||||
| ६८९ एमपीए | ||||||
| असर की प्रचंडता | 60J . से ऊपर | |||||
| कठोरता (ब्रिनेल) | न्यूनतम २८५ बीएचएन | |||||
ड्रिल कॉलर वर्गीकरण
ड्रिल कॉलर को उनकी संरचना और सामग्री के अनुसार केवल तीन श्रेणियों में रखा जा सकता है, अर्थात् स्लीक ड्रिल कॉलर, सर्पिल ग्रूव्ड ड्रिल कॉलर और गैर-चुंबकीय ड्रिल कॉलर।
स्लीक ड्रिल कॉलर आमतौर पर एक चिकनी मोटी दीवार वाली ट्यूब होती है, जिसकी मोटाई 38 से 53 के बीच होती है, जो ड्रिल पाइप से लगभग 4 से 8 गुना अधिक होती है।इसे एक समान बेलनाकार आकार में बनाया जाता है और सादे मिश्र धातु इस्पात से बना होता है।
सर्पिल ग्रोव्ड ड्रिल कॉलर भी सादे मिश्र धातु इस्पात से बनाया गया है, लेकिन यह आमतौर पर स्लीकर ड्रिल कॉलर की तुलना में 4 से 6 प्रतिशत तक हल्का होता है।इस प्रकार का ड्रिल कॉलर आजकल व्यापक रूप से उपयोग किया जाता है क्योंकि विशेष सर्पिल डिज़ाइन दीवार और कॉलर के बीच संपर्क के क्षेत्र को कम करके दुर्घटनाओं को चिपकाने की संभावना को काफी हद तक रोकता है।
गैर-चुंबकीय ड्रिल कॉलर गैर-चुंबकीय मिश्र धातु इस्पात से निर्मित होता है।चूंकि चुंबकीय मापने वाले उपकरण बोरहोल की दिशा को मापते समय भू-चुंबकीय क्षेत्र को समझ सकते हैं, इसलिए उपकरणों को गैर-चुंबकीय वातावरण में काम करते रहना चाहिए।हालांकि, ड्रिलिंग प्रक्रिया में, चुंबकीय रिग हमेशा माप उपकरण की सटीकता को प्रभावित करते हैं।इसलिए, गैर-चुंबकीय ड्रिल कॉलर का उपयोग अधिक विश्वसनीय माप परिणाम सुनिश्चित कर सकता है।
ड्रिलिंग आवेदन में ड्रिल कॉलर
ड्रिल कॉलर ड्रिलिंग प्रक्रिया में महत्वपूर्ण भूमिका निभाते हैं।संरचनात्मक विशेषताओं के कारण, ड्रिल कॉलर ड्रिलिंग उद्देश्य के लिए वजन प्रदान कर सकते हैं, जो ड्रिल कॉलर की एक और सबसे महत्वपूर्ण विशेषता है।ड्रिल बिट के साथ चट्टानों को तोड़ने के लिए आवश्यक पर्याप्त नीचे की ओर बल प्रदान करने के लिए गुरुत्वाकर्षण कई ड्रिल कॉलर पर काम करता है।
बिट (डब्ल्यूओबी) पर भार प्रदान करने के अलावा, ड्रिल कॉलर ड्रिलिंग होने पर कंपन और झटकों को कम करने के लिए शॉक एब्जॉर्बर के रूप में भी काम करते हैं।इस तरह, ड्रिलिंग प्रक्रिया को अधिक स्थिर स्थिति में किया जा सकता है।
तीसरा, ड्रिल कॉलर की उपस्थिति पाइपलाइनों को तन्य अवस्था में रहने की अनुमति देती है, जबकि महान संपीड़न के तहत ड्रिल स्ट्रिंग की कठोरता की गारंटी देता है।इस प्रकार, ड्रिल दक्षता और गुणवत्ता में काफी सुधार हुआ है।
उपरोक्त अनुप्रयोगों के अलावा, ड्रिल कॉलर नीचे छेद असेंबली की दिशा को नियंत्रित करने, छेद विचलन की समस्या से बचने और ड्रिलिंग के प्रदर्शन को बढ़ाने में मदद कर सकते हैं।
