अपसेट ट्यूबिंग या अपसेट केसिंग पाइप

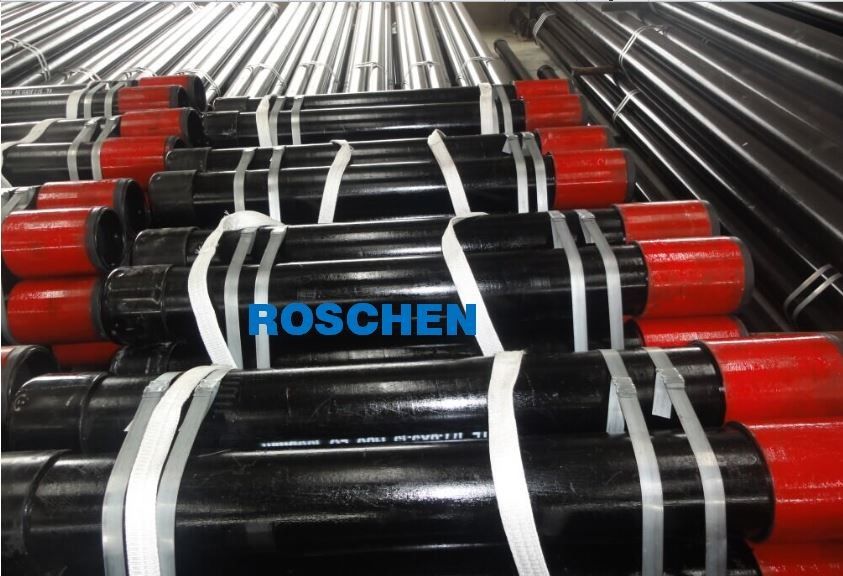

अपसेटिंग एक फोर्जिंग प्रक्रिया है जो ट्यूब के सिरों पर एक मोटी दीवार बनाती है।अपसेट टयूबिंग (ईयूई) तेल और गैस के निष्कर्षण की सुविधा के लिए एक वेलबोर में स्थापित संयुक्त के साथ एक लंबी ट्यूबिंग है।भूमिगत स्थितियों और तरल पदार्थों के आधार पर ट्यूबिंग जोड़ों को एक निश्चित प्रकार के कुएं के अनुरूप बनाया गया है।यह एक नाली के रूप में कार्य करता है, जिसके माध्यम से उत्पादित तरल पदार्थ या गैस नीचे से सतह तक संचारित होती है।टयूबिंग जोड़ अपेक्षाकृत एक लंबाई का पाइप है जो 25 से 30 फीट तक कहीं भी लंबाई में भिन्न हो सकता है। यह आदर्श लंबाई आसान उत्पादन की अनुमति देती है क्योंकि टयूबिंग संयुक्त दोनों तरफ धागे से फिट होता है और किसी भी गहराई के कुएं से नीचे चला सकता है।
१.३१५" एक्स १.८० एलबी/फीट टीपीएस मल्टीसील पीएस-६
| विनिर्देश | ||
| नाममात्र ट्यूबिंग OD | 3.50" | |
| बहाव आकार | २.६२५" | |
| इस्पात श्रेणी | एल-80 | |
| नाममात्र वजन | 12.95 पौंड/फीट | |
| नाममात्र दीवार मोटाई | 0.375" | |
| नाममात्र आईडी | 2.750" | |
| कनेक्शन की लंबाई | एलपी-लंबाई पिन एलबी-लंबाई बॉक्स एलबी न्यूनतम = एलपी-0.43" |
|
| कनेक्शन मेक अप लॉस | 3.35" | |
| विनिर्माण मानदंड | एपीआई 5CT | |
| ट्यूबिंग क्षमता | ||
| बॉडी यील्ड स्ट्रेंथ | २९५००० पाउंड | १३१४ kN |
| एपीआई संक्षिप्त | १५३१० साई | १०५६ बार |
| आंतरिक उपज | १५००० साई | १०३४ बार |
| संयुक्त शक्ति | 351000 एलबीएस | १५६२ kN |
| कनेक्शन विशिष्टता | |||
| संबंध | आरओएस-मल्टीसील पीएस -6 | के साथ संगत | 3 1/2 PH6 3 1/2 आरटीएस-6 3 1/2 बीटीएस-6 3 1/2 हिट्स-एचडी |
| आयुध डिपो | 4.313" | पहचान | २.६८७" |
| कनेक्शन की लंबाई | एलपी-लंबाई पिन | एलबी-लंबाई बॉक्स | एलबी न्यूनतम = एलपी-0.43" |
| 3.77" | न्यूनतम | ||
| 5.03" | मानक | 1 भर्ती | |
| 6.28" | टाइप 2 | 2 भर्ती | |
| 7.54" | टाइप 3 | 3 भर्ती | |
| न्यूनतम मेक अप टॉर्क | 5500 पौंड/फीट | ७४६० एन एम | |
| इष्टतम मेक अप टॉर्क | ६१९० पौंड/फीट | ८३९० एन एम | |
| अधिकतम मेक अप टॉर्क | ६८८० एलबी/फीट | ९३३० एन एम | |
| कनेक्शन तन्यता दक्षता | 119% | निरीक्षण मानदंड | एपीआई ५ए५, एपीआई ५सीटी |
3.500” X 15.8 पौंड/फीट हाइड्रिल PH6
| विनिर्देश | ||
| नाममात्र ट्यूबिंग OD | 3.50" | |
| बहाव आकार | २.४२३" | |
| इस्पात श्रेणी | टी-95 | |
| नाममात्र वजन | 15.8 पौंड/फीट | |
| नाममात्र दीवार मोटाई | 0.476" | |
| नाममात्र आईडी | २.५४८" | |
| कनेक्शन की लंबाई | ||
| कनेक्शन मेक अप लॉस | 3.34" | |
| विनिर्माण मानदंड | एपीआई 5CT | |
| ट्यूबिंग क्षमता | ||
| बॉडी यील्ड स्ट्रेंथ | 430000 एलबीएस | १९१४ kN |
| एपीआई संक्षिप्त | २२३३० साई | १५४० बार |
| आंतरिक उपज | २२६१० साई | १५५९ बार |
| संयुक्त शक्ति | 430000 एलबीएस | १९१४ kN |
| कनेक्शन विशिष्टता | |||
| संबंध | हाइड्रिल PH-6 | के साथ संगत | 3 1/2 PS6 3 1/2 आरटीएस-6 3 1/2 बीटीएस-6 3 1/2 हिट्स-एचडी |
| आयुध डिपो | 4.5" | पहचान | २.४८५" |
| न्यूनतम | |||
| मानक | 1 भर्ती | ||
| टाइप 2 | 2 भर्ती | ||
| टाइप 3 | 3 भर्ती | ||
| न्यूनतम मेक अप टॉर्क | 6400 पौंड/फीट | ८६४८ एन एम | |
| इष्टतम मेक अप टॉर्क | 7200 पौंड/फीट | ९७३० एन एम | |
| अधिकतम मेक अप टॉर्क | 8000lb / फीट | १०८१० एन एम | |
| कनेक्शन तन्यता दक्षता | १००% | निरीक्षण मानदंड | एपीआई ५ए५, एपीआई ५सीटी |
3.500" X 15.8 पौंड/फीट हाइड्रिल PSHW533"
| विनिर्देश | ||
| नाममात्र ट्यूबिंग OD | 3.50" | |
| बहाव आकार | २.४२३" | |
| इस्पात श्रेणी | एल-80 | |
| नाममात्र वजन | 15.8 पौंड/फीट | |
| नाममात्र दीवार मोटाई | 0.476" | |
| नाममात्र आईडी | २.५४८" | |
| कनेक्शन की लंबाई | ||
| कनेक्शन मेक अप लॉस | 4.49" | |
| विनिर्माण मानदंड | एपीआई 5CT | |
| ट्यूबिंग क्षमता | ||
| बॉडी यील्ड स्ट्रेंथ | 362000 एलबीएस | १६११ kN |
| एपीआई संक्षिप्त | १८८१० साई | १२९६ बार |
| आंतरिक उपज | १९०४० साई | १३१३ बार |
| संयुक्त शक्ति | 362000 एलबीएस | १६११ kN |
| कनेक्शन विशिष्टता | |||
| संबंध | 3 1/2" PSHW533 | के साथ संगत | PSH503 PSH553 PSH563 |
| आयुध डिपो | 4.160" | पहचान | २.४९८" |
| न्यूनतम | |||
| मानक | 1 भर्ती | ||
| टाइप 2 | 2 भर्ती | ||
| टाइप 3 | 3 भर्ती | ||
| न्यूनतम मेक अप टॉर्क | 6400 पौंड/फीट | १०५४० एन एम | |
| इष्टतम मेक अप टॉर्क | 7200 पौंड/फीट | 12702 एन एम | |
| अधिकतम मेक अप टॉर्क | 8000lb / फीट | १२७०२एन एम | |
| कनेक्शन तन्यता दक्षता | १००% | निरीक्षण मानदंड | एपीआई ५ए५, एपीआई ५सीटी |
3.500" X 15.8 पौंड/फीट हाइड्रिल PSHW533"
| विनिर्देश | ||
| नाममात्र ट्यूबिंग OD | 3.50" | |
| बहाव आकार | २.४२३" | |
| इस्पात श्रेणी | टी-95 | |
| नाममात्र वजन | 15.8 पौंड/फीट | |
| नाममात्र दीवार मोटाई | 0.476" | |
| नाममात्र आईडी | २.५४८" | |
| कनेक्शन की लंबाई | ||
| कनेक्शन मेक अप लॉस | 4.49" | |
| विनिर्माण मानदंड | एपीआई 5CT | |
| ट्यूबिंग क्षमता | ||
| बॉडी यील्ड स्ट्रेंथ | 430000 एलबीएस | १९१४ kN |
| एपीआई संक्षिप्त | २२३३० साई | १५४० बार |
| आंतरिक उपज | २२६१० साई | १५५९ बार |
| संयुक्त शक्ति | 430000 एलबीएस | १९१४ kN |
| कनेक्शन विशिष्टता | |||
| संबंध | 3 1/2" PSHW533 | के साथ संगत | PSH503 PSH553 PSH563 |
| आयुध डिपो | 4.160" | पहचान | २.४९८" |
| न्यूनतम | |||
| मानक | 1 भर्ती | ||
| टाइप 2 | 2 भर्ती | ||
| टाइप 3 | 3 भर्ती | ||
| न्यूनतम मेक अप टॉर्क | 7800 पौंड/फीट | १०५४० एन एम | |
| इष्टतम मेक अप टॉर्क | 9400 पौंड/फीट | 12702 एन एम | |
| अधिकतम मेक अप टॉर्क | १११००एलबी/फीट | १२७०२एन एम | |
| कनेक्शन तन्यता दक्षता | १००% | निरीक्षण मानदंड | एपीआई ५ए५, एपीआई ५सीटी |
3.500" X 15.8 पौंड/फीट हाइड्रिल PSHW533"
| विनिर्देश | ||
| नाममात्र ट्यूबिंग OD | 3.50" | |
| बहाव आकार | २.४२३" | |
| इस्पात श्रेणी | एल-80 | |
| नाममात्र वजन | 15.8 पौंड/फीट | |
| नाममात्र दीवार मोटाई | 0.476" | |
| नाममात्र आईडी | २.५४८" | |
| कनेक्शन की लंबाई | ||
| कनेक्शन मेक अप लॉस | 4.49" | |
| विनिर्माण मानदंड | एपीआई 5CT | |
| ट्यूबिंग क्षमता | ||
| बॉडी यील्ड स्ट्रेंथ | 362000 एलबीएस | १६११ kN |
| एपीआई संक्षिप्त | १८८१० साई | १२९६ बार |
| आंतरिक उपज | १९०४० साई | १३१३ बार |
| संयुक्त शक्ति | 362000 एलबीएस | १६११ kN |
| कनेक्शन विशिष्टता | |||
| संबंध | 3 1/2" PSHW533 | के साथ संगत | PSH503 PSH553 PSH563 |
| आयुध डिपो | 4.160" | पहचान | २.४९८" |
| न्यूनतम | |||
| मानक | 1 भर्ती | ||
| टाइप 2 | 2 भर्ती | ||
| टाइप 3 | 3 भर्ती | ||
| न्यूनतम मेक अप टॉर्क | 7800 पौंड/फीट | १०५४० एन एम | |
| इष्टतम मेक अप टॉर्क | 9400 पौंड/फीट | 12702 एन एम | |
| अधिकतम मेक अप टॉर्क | 9400lb/ft | १२७०२एन एम | |
| कनेक्शन तन्यता दक्षता | १००% | निरीक्षण मानदंड | एपीआई ५ए५, एपीआई ५सीटी |
एपीटी 5सीटी तेल या गैस उत्पादन के उद्देश्य के लिए आवरण और टयूबिंग की आवश्यकताओं को निर्दिष्ट करता है, पर्याप्त ताकत और कार्यक्षमता के साथ सामग्री के साथ कवर किया जाना चाहिए।
तेल टयूबिंग अच्छी तरह से ड्रिल किए गए निर्माण के मुख्य भाग हैं।उन्हें किसी दिए गए कुएं में प्रत्याशित विशिष्ट स्थितियों के लिए चुना जाता है।प्रत्याशित उत्पादन प्रवाह दर और अच्छी तरह से अर्थशास्त्र टयूबिंग आकार निर्धारित करते हैं, जो तब प्रत्येक पिछले छेद और ट्यूबलर के आवश्यक आकार को निर्धारित करता है।एक बार ट्यूबलर आकार और सेटिंग गहराई निर्धारित हो जाने के बाद, दीवार की मोटाई और सामग्री के ग्रेड को अच्छी तरह से डिजाइनर द्वारा चुना जाता है ताकि यह सुनिश्चित हो सके कि ताकत अपेक्षित भार के लिए पर्याप्त है।एपीआई 5सीटी ने केसिंग ट्यूबिंग जोड़ों के रूप में उपयोग के लिए तीन अलग-अलग कनेक्टरों के लिए विशिष्टताओं को विकसित किया: बाहरी-परेशान ट्यूबिंग और कपलिंग (अपसेट ट्यूबिंग), नॉन-अपसेट ट्यूबिंग और कपलिंग, इंटीग्रल-जॉइंट ट्यूबिंग।
अपसेटिंग टयूबिंग और नॉन-अपसेट टयूबिंग के साथ समान सामग्री और ग्रेड हो सकते हैं। उनके बीच अधिकतम अंतर ट्यूब एंड यानी बाहरी व्यास है।गैर-परेशान टयूबिंग अतिरिक्त मोटे और सीधे धागे और कॉलर के बिना पाइप के अंत को संदर्भित करता है।ईयूई टयूबिंग की तुलना में नॉन-अपसेट (एनयूई) टयूबिंग का उपयोग बहुत कम किया जाता है।एनयूई की लागत ईयूई से थोड़ी ही कम है, और संयुक्त ताकत काफी कम है।एनयूई का युग्मन संयुक्त व्यास ईयूई से कम है, जो निकासी छोटा होने पर कुछ लाभ प्रदान करता है।
