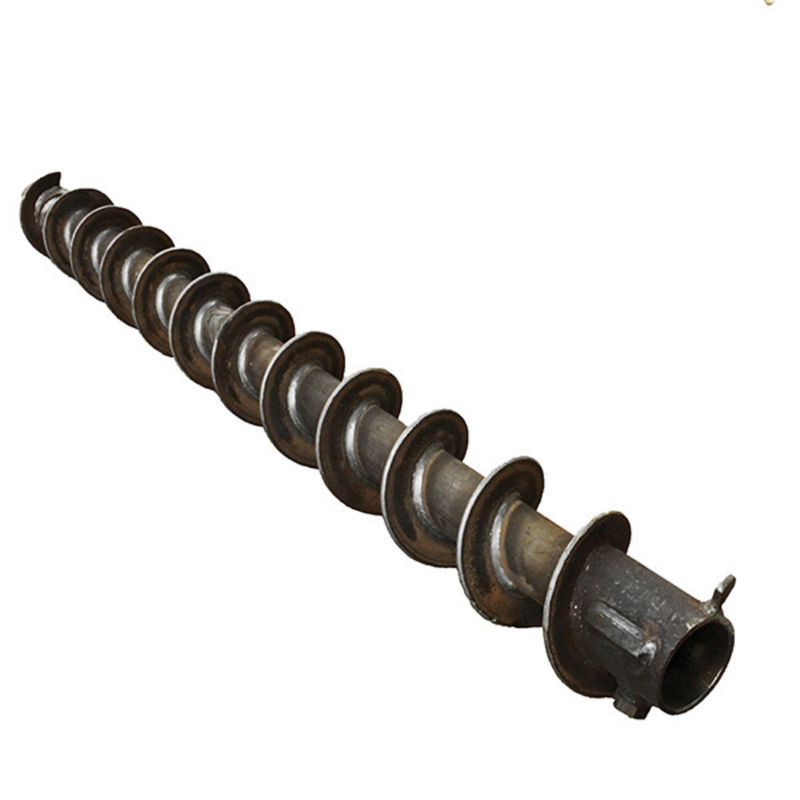

2 1/4 " - 2 कुंजी मानक कर्तव्य - खोखले स्टेम ऑगर - 1 बोल्ट - 5 'अनुभाग
2 इंच व्यास के आवरण की स्थापना के लिए अनुशंसित न्यूनतम खोखले स्टेम ऑगर आकार 4.25 इंच है; हालांकि, बड़े खोखले स्टेम ऑगर आकार आवश्यक हो सकते हैं।पर्यावरण संरक्षण एजेंसी की सिफारिश की है कि आवरण के बाहरी व्यास से 3 इंच से 5 इंच बड़ा हो.
औजार के जोड़ 4142 मिश्र धातु स्टील से बने होते हैं और उनमें एकल-बोल्ट कनेक्शन होते हैं।
सभी 2 1/4 इंच (57 मिमी) डबल की खोखले स्टेम ऑगर्स में एक निरंतर हार्ड फेस फ्लाइंग डिज़ाइन है, जो 5 इंच के पिच के साथ बाहरी किनारे पर 3/8 इंच (9.5 मिमी) मोटा है।
सभी 2 1/4 " (57 मिमी) डबल की खोखले स्टेम ऑगर्स में एक निरंतर हार्डफेस फ्लाइंग डिज़ाइन है, जो 5" पिच के साथ बाहरी किनारे पर 3/8 " (9.5 मिमी) मोटा है।उपकरण जोड़ों 4142 मिश्र धातु स्टील से बने हैं और एकल बोल्ट कनेक्शन की सुविधा है.
विनिर्देशः
विवरण | पाउंड। | किलो। | |
ऑगर सेक्शन | |||
1 | 2 1/4′′ (57mm) DK खोखला स्टेम ऑगर 2 1/4′′ (57mm) आई.डी. x 5 5/8′′ (143mm) ओ.डी. x 5′ (1524mm) | 52 | 23.5 |
2 | 2 1/4′′ (57mm) DK ड्राइव कैप 1 5/8′′ (41mm) हेक्स पिन के साथ | 16 | 7.3 |
3 | # 2 नट और बोल्ट रॉड-टू-कैप एडाप्टर के लिए | 0.9 | 0.4 |
4 | 2 1/8 " (54 मिमी) पायलट बिट कनेक्टर (एडब्ल्यू बॉक्स - ए-रोड बॉक्स) | 5 | 2.3 |
4 | 2 1/8 " (54 मिमी) पायलट बिट कनेक्टर (AWJ बॉक्स - ए-रोड बॉक्स) | 5 | 2.3 |
5 | रॉड-टू-कैप एडाप्टर - एडब्ल्यू पिन | 3 | 1.4 |
5 | रॉड-टू-कैप एडाप्टर - AWJ पिन | 3 | 1.4 |
6 | AW ड्रिल रॉड - 5′ (1524 मिमी) | 21 | 9.5 |
6 | AWJ ड्रिल रॉड - 5′ (1524 मिमी) | 23 | 10.4 |
ऑगर की मरम्मत के भाग | |||
1 ए | 2 1/4 " (57 मिमी) डीके पिन टूल जॉइंट | 6 | 2.7 |
1B | 2 1/4 " (57 मिमी) DK बॉक्स टूल जॉइंट | 5 | 2.3 |
7 | ALB2 ऑगर लॉक बोल्ट | 0.3 | 0.1 |
8 | ABN2 ऑगर बुशिंग नट | 0.3 | 0.1 |
9 | एडीके1 ऑगर ड्राइव कुंजी | 0.3 | 0.1 |
ऑगर कटरहेड्स और पायलट बिट्स | |||
10 | 2 1/4 " (57 मिमी) डीके स्पैड कटरहेड - 6 1/2 " (165 मिमी) ओ.डी. | 10 | 4.5 |
10 | 2 1/4 " (57 मिमी) डीके स्पैड/बुलेट कटरहेड - 6 1/2 " (165 मिमी) ओ.डी. | 9 | 4.1 |
10 | 2 1/4′′ (57mm) डीके बुलेट कटरहेड - 6 1/2′′ (165mm) ओ.डी. | 10 | 4.5 |
10 | 2 1/4′′ (57mm) DK 5-T कटरहेड - 6 1/2′′ (165mm) ओ.डी. | 10 | 4.5 |
11 | 2 1/8 " (54 मिमी) शीर्ष पायलट बिट, ए-रड पिन | 2.5 | 1.3 |
खोखले स्टेम ऑगर्स (एचएसए) का उपयोग आमतौर पर पर्यावरण और भू-तकनीकी अनुप्रयोगों के लिए भूजल निगरानी कुओं को स्थापित करने के लिए किया जाता है।25 में. उसी मशीन के साथ खोखले स्टेम ऑगर्स का उपयोग आप सिर्फ टक्कर जांच के लिए किया गया था.
खोखले स्टेम ऑगर (एचएसए)
खोखले स्टेम ऑगर का उपयोग मुख्य रूप से तब किया जाता है जब ड्रिलिंग छेद खुला नहीं रहेगा। एचएसए में एक खोखले ऑगर (4 1⁄4 "आईडी) होता है।ड्रिलिंग के दौरान केंद्र नीचे बिट पर एक प्लग से जुड़ा छड़ के साथ भरा जाता है.
एक बार वांछित गहराई तक पहुँच जाने के बाद, केंद्र की छड़ें और प्लग बाहर निकाले जाते हैं। यह नमूनाकरण या स्थापना के लिए एक आवरण वाला छेद छोड़ देता है।
ठोस स्टेम ऑगर (एसएसए)
ठोस स्टेम ऑगर नरम मिट्टी की स्थिति में नमूनों को पुनः प्राप्त करने का सबसे तेज़ और प्रभावी तरीका है।
मिट्टी में ऑगर को कॉर्क स्क्रू करके हमारे ड्रिलर बहुत सटीक गठन प्रोफ़ाइल प्राप्त कर सकते हैं।
ठोस स्टेम ऑगर (एसएसए) का उपयोग निगरानी कुओं को स्थापित करने और कुछ मिट्टी की स्थिति में उपकरण स्थापित करने के लिए भी किया जा सकता है।
