| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | ROSCHEN |
| प्रमाणन | ISO |
| मॉडल संख्या | 15" 18" 20" 22" 24" 26" |

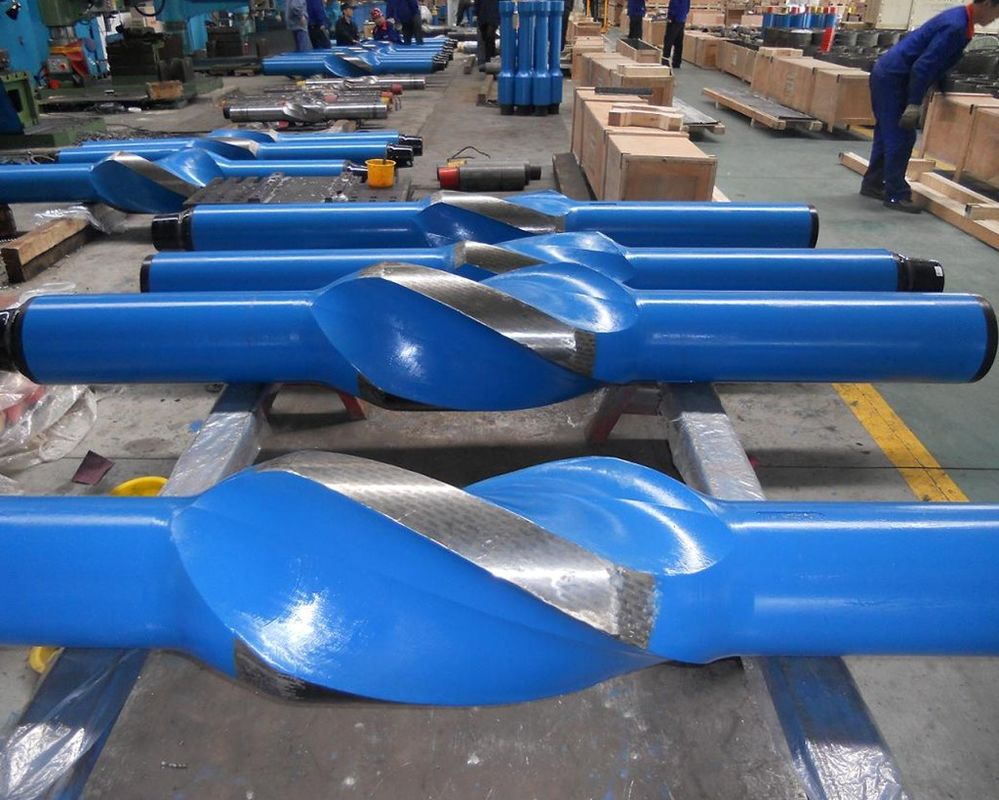

15" भारी शुल्क ड्रिलिंग स्टेबलाइज़र हार्ड वोल्फ्रेम कार्बाइड चेहरे के साथ एपीआई प्रमाणित मानक
17 1/2 "हैवी ड्यूटी ड्रिलिंग स्टेबलाइज़र हार्ड वोल्फ्रेम कार्बाइड चेहरे के साथ एपीआई प्रमाणित मानक
भारी ड्यूटी ड्रिलिंग स्टेबलाइज़र - एपीआई प्रमाणित और फील्ड-प्रूफ
रोशेन आपके स्थानीय आपूर्तिकर्ता की तुलना में काफी कम कीमत पर सीधे चीन में हमारे विनिर्माण आधार से उच्च गुणवत्ता वाले एपीआई स्थिरीकरण प्रदान करता है।
AISI 4145H या गैर-चुंबकीय स्टेनलेस स्टील की गुणवत्ता से API स्पेक्स 7-1 के अनुसार, हमारे ड्रिलिंग स्टेबलाइजर सबसे मजबूत हैं जो आप पा सकते हैं।
| मुख्य विनिर्देश | |
| मानक | एपीआई स्पेसिफिकेशन 7-1 |
| प्रकार | एकात्मिक ब्लेड, वेल्डेड ब्लेड, विनिमेय आस्तीन, गैर घूर्णी |
| पद | निकट-बिट (बॉक्स/बॉक्स), ड्रिल कॉलर स्ट्रिंग (बॉक्स/पिन) |
| स्टील के ग्रेड | संशोधित AISI 4145H, गैर चुंबकीय |
| कठोरता | HF1000 - HF5000 |
सामग्री का अवलोकन
1प्रत्येक ड्रिलिंग अनुप्रयोग के लिए एक स्थिरकर्ता
1) इंटीग्रल ब्लेड स्टेबलाइज़र (आईबीएस)
2) वेल्डेड ब्लेड स्टेबलाइज़र
3) विनिमेय आस्तीन स्थिर करनेवाला
4) गैर घूर्णन आस्तीन स्थिर करनेवाला (रबर आस्तीन स्थिर करनेवाला)
2स्थिरकर्ता आकार और कनेक्शन
3उपलब्ध स्टील ग्रेड
1) AISI 4145H मॉड स्टील
2) गैर-चुंबकीय (गैर-चुंबकीय) स्टील
4कठोर चरित्र
5आदेश कैसे दें
हर ड्रिलिंग एप्लिकेशन के लिए एक स्टेबलाइज़र
स्थिर करने वाले नीचे के छेद के संयोजन का एक अभिन्न अंग हैं. वे बिट पर ड्रिल कॉलर का वजन केंद्रित, BHA कठोर, और ड्रिल कॉलर को बोरहोल की दीवार से दूर रखने,इस प्रकार फंसे हुए पाइप के जोखिम को कम.
रोशें सभी संभव छेद आकारों और संरचनाओं के लिए स्थिर करने वालों की एक विस्तृत श्रृंखला प्रदान करता है। विशेष स्थिर करने वाले जैसे रोलर रीमर, छेद खोलने वाले,और कुंजी सीट वाइपर इस चयन को पूरा करते हैं और सुनिश्चित करें कि आप हमेशा अपने ड्रिलिंग आवेदन के लिए सही स्थिरीकरण मिल जाएगा.
इंटीग्रल ब्लेड स्टेबलाइज़र (आईबीएस)
उच्च शक्ति वाले AISI 4145H या गैर-चुंबकीय स्टील के एक टुकड़े से मशीनीकृत, एकीकृत ब्लेड स्टेबलाइज़र (IBS) ब्लेड के कुएं में गिरने के जोखिम को समाप्त करते हैं।
विभिन्न कोणों में या तो सर्पिल ब्लेड या सीधी ब्लेड के साथ उपलब्ध है। सर्पिल ब्लेड 360 डिग्री सतह संपर्क सुनिश्चित करते हैं, जबकि सीधी ब्लेड अधिकतम द्रव एकाग्रता प्रदान करते हैं।
एक इष्टतम हार्डफेसिंग समाधान के साथ कपड़े पहने हुए, हमारे एकीकृत ब्लेड स्थिरीकरण अधिकांश संरचनाओं के लिए उपयुक्त हैं, नरम से घर्षण तक।
छेद का आकार
. सीधी ब्लेड स्टेबलाइजरः 5 ¢ 28 1/2 ¢
. सर्पिल ब्लेड स्टेबलाइजर: 5?? 36??
तरबूज स्थिरीकरणः 8° 28°
वेल्डेड ब्लेड स्टेबलाइज़र
शीशियों को एक फोर्ज किए गए मंड्रिल पर वेल्डेड करने के साथ, वेल्डेड शीशियों के स्थिरकर्ता नरम और मध्यम कठोर संरचनाओं के लिए एकीकृत शीशियों के स्थिरकर्ताओं के लिए एक किफायती विकल्प हैं।
पूर्ण लंबाई के ताप उपचार और सभी वेल्डिंग सीमों के गहन गैर-विनाशकारी परीक्षण अधिकतम मजबूती सुनिश्चित करते हैं।
प्रति स्थिरकर्ता 3 या 4 ब्लेड के साथ सीधे ब्लेड और सर्पिल ब्लेड डिजाइन में उपलब्ध है।
स्टेबलाइज़र ब्लेड प्रकार
रोशेन वेल्डेड और इंटीग्रल स्टेबलाइज़र निम्नलिखित लपेट कोणों के ब्लेड के साथ उपलब्ध हैं।
सीधा ब्लेड
. खुला सर्पिलः 180 ′′ 220° लपेटने कोण
. पूर्ण सर्पिलः 300 ¢ 350° घुमावदार कोण
. तंग सर्पिलः 500 ∼ 600° लपेटने का कोण
सर्पिल ब्लेड दाहिने हाथ के होते हैं, लेकिन बाएं हाथ के सर्पिल अनुरोध पर उपलब्ध कराए जा सकते हैं।
प्रतिस्थापन योग्य आस्तीन स्थिरीकरण
एक ही मंड्रिल और एक प्रतिस्थापन योग्य आस्तीन से मिलकर, प्रतिस्थापन योग्य आस्तीन स्थिरीकरण दूरदराज के क्षेत्रों में आदर्श हैं, जहां ब्लेडों की मरम्मत और सुधार संभव नहीं है।
विशेष औजारों की आवश्यकता के बिना ड्रिल फ्लोर पर आस्तीन को आसानी से बदला जा सकता है। एक अतिरिक्त लाभ के रूप में, विभिन्न आकारों के आस्तीन के साथ एक मंड्रेल का उपयोग किया जा सकता है, जिससे उपकरण लागत कम हो जाती है।
नॉन-रोटिंग स्लीव स्टेबलाइजर (रबर स्लीव स्टेबलाइजर)
विशेष पॉलीयूरेथेन से बने, एक गैर घूर्णन वाले आस्तीन स्थिरकर्ता पर आस्तीन ड्रिल के दौरान मंड्रिल पर स्थिर रहता है। इस तरह यह ड्रिल स्ट्रिंग को अंडररेमिंग के बिना स्थिर करता है।
रबर आस्तीन स्थिरीकरण का उपयोग कठोर और घर्षणात्मक संरचनाओं में किया जा सकता है, क्योंकि अन्य प्रकार के स्थिरीकरण की तुलना में आस्तीन पर पहनना बहुत कम है।
बचत और आसान हैंडलिंगः ड्रिल फ्लोर पर आस्तीन को जल्दी और आसानी से बदला जा सकता है। उनका निर्बाध डिजाइन कुएं में आस्तीन के नुकसान को रोकता है।
स्थिरकर्ता आकार और कनेक्शन
सामान्य स्थिरीकरण विनिर्देश यहाँ सूचीबद्ध हैं। अन्य छेद आकार, गर्दन व्यास, और कनेक्शन अनुरोध पर उपलब्ध हैं। सभी आयाम इंच में हैं।
| छेद का आकार | गर्दन का व्यास | कनेक्शन (दोनों स्ट्रिंग और निकट-बिट) |
| 5-1/2 | 4-1/8 से 4-3/4 | NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG |
| 5-5/8 | 4-1/8 से 4-3/4 | NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG |
| 5-3/4 | 4-1/8 से 4-3/4 | NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG |
| 5-7/8 | 4-1/8 से 4-3/4 | NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG |
| 6 | 4-1/8 से 4-3/4 | NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG |
| 6-1/8 | 4-1/8 से 4-3/4 | NC38 (3-1/2 IF) · 3-1/2 REG |
| 6-1/4 | 4-1/8 से 4-3/4 | NC38 (3-1/2 IF) · 3-1/2 REG |
| 6-1/2 | 4-1/8 से 4-3/4 | NC38 (3-1/2 IF) · 3-1/2 REG |
| 6-5/8 | 4-1/8 से 4-3/4 | NC38 (3-1/2 IF) · 3-1/2 REG |
| 6-3/4 | 4-1/8 से 4-3/4 | NC38 (3-1/2 IF) · 3-1/2 REG |
| 7-3/8 | 6-1/4 | NC46 (4 IF) · 4-1/2 REG |
| 7-1/2 | 6-1/4 | NC46 (4 IF) · 4-1/2 REG |
| 7-7/8 | 6-1/4 | NC46 (4 IF) · 4-1/2 REG |
| 8-1/4 | 6-1/4 से 6-3/4 | NC46 (4 IF) · NC50 (4 1/2 IF) · 4-1/2 REG · 6-5/8 REG |
| 8-3/8 | 6-1/4 से 6-3/4 | NC46 (4 IF) · NC50 (4 1/2 IF) · 4-1/2 REG · 6-5/8 REG |
| 8-1/2 | 6-1/4 से 6-3/4 | NC46 (4 IF) · NC50 (4 1/2 IF) · 4-1/2 REG · 6-5/8 REG |
| 8-3/4 | 6-1/4 से 6-3/4 | NC46 (4 IF) · NC50 (4 1/2 IF) · 4-1/2 REG · 6-5/8 REG |
| 9 | 6-3/4 से 7-3/4 तक | 4-1/2 REG · 6-5/8 REG |
| ९-२ | 6-3/4 से 7-3/4 तक | 4-1/2 REG · 6-5/8 REG |
| 9-5/8 | 6-3/4 से 7-3/4 तक | 4-1/2 REG · 6-5/8 REG |
| 9-7/8 | 6-3/4 से 7-3/4 तक | 4-1/2 REG · 6-5/8 REG |
| 10-5/8 | 6-3/4 से 7-3/4 तक | 4-1/2 REG · 6-5/8 REG |
| 11 | 8 से 9-1/2 | NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 12 | 8 से 9-1/2 | NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 12-1/4 | 8 से 9-1/2 | NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 13-1/2 | 8 से 9-1/2 | NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 14-3/4 | 8 से 9-1/2 | NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 16 | 8 से 9-1/2 | NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 16-1/2 | 8 से 9-1/2 | NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 17 | 8 से 9-1/2 | NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 17-1/2 | 8 से 9-1/2 | NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 20 | 8 से 9-1/2 | NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 22 | 8 से 9-1/2 | NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 23 | 8 से 9-1/2 | NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 24 | 8 से 9-1/2 | NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 26 | 8 से 9-1/2 | NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 28 | ९ से ९-१/२ | 7-5/8 REG · 8-5/8 REG |
| 30 | 9 से 10 | 7-5/8 REG · 8-5/8 REG |
| 36 | ९-१/२ से १० | 7-5/8 REG |
उपलब्ध स्टील ग्रेड
रोशेन स्टेबलाइज़र को संशोधित एआईएसआई 4145एच स्टील या गैर-चुंबकीय स्टेनलेस स्टील से निर्मित किया जा सकता है।
AISI 4145H मॉड स्टील
एआईएसआई 4145एच मॉड एक विशेष क्रोमियम मोलिब्डेनम स्टील ग्रेड है। एपीआई स्पेक 7 के अनुसार गर्मी से इलाज किया जाता है, यह हमारे स्थिरीकरणकर्ताओं को उच्च तन्य शक्ति, झटके और पहनने के प्रतिरोध प्रदान करता है।
कठोरताः 285-341 एचबी (1 इंच सतह से नीचे)
प्रभाव शक्तिः 54 J (ASTM A 370 ¢ Charpy V-notch)
गैर-चुंबकीय (गैर-चुंबकीय) स्टील
ड्रिलिंग के दौरान लॉगिंग (एलडब्ल्यूडी) ऑपरेशन के लिए गैर-चुंबकीय स्टेनलेस स्टील से बने स्टेबलाइज़र और ड्रिल कॉलर की आवश्यकता होती है, ताकि माप उपकरण के साथ चुंबकीय हस्तक्षेप से बचा जा सके।
इसके अतिरिक्त, स्टेनलेस स्टील के नीचे छेद वाले औजारों का उपयोग जंग के प्रति उनके अच्छे प्रतिरोध के कारण आक्रामक वातावरण में किया जाता है।
हमारे गैर-चुंबकीय स्थिरीकरण के लिए हम P530 Mn-Cr-N गुणवत्ता वाले स्टेनलेस स्टील का उपयोग करते हैं जो उपरोक्त सभी आवश्यकताओं को पूरा करता है।
कठोरताः न्यूनतम 260-350 एचबी एचबी
प्रभाव शक्ति: 122 J
संक्षारण प्रतिरोधः एएसटीएम 262 अभ्यास ई के अनुसार परीक्षण और पारित किया गया
चुंबकीय पारगम्यताः < 1,001
कठोर प्रकार
रोशेन आपके स्टेबलाइजर को कई अलग-अलग प्रकार के हार्डफेसिंग (एचएफ 1000 से एचएफ 5000 तक) के साथ पहन सकता है।हम आपको सबसे अच्छा हार्डफेसिंग विकल्प खोजने में मदद मिलेगी नीचे छेद में सामना किया गठन विशेषताओं के आधार पर.
HF 1000
निकेल कांस्य मैट्रिक्स में रखे गए कुचल वोल्फ्रेम कार्बाइड। 3 मिमी के अनाज का आकार कार्बाइड की अधिक एकाग्रता सुनिश्चित करता है जो नरम गठन ड्रिलिंग के लिए आदर्श है।
HF 2000
एक सिंटर कार्बाइड निकेल कांस्य मैट्रिक्स में रखा गया ट्रैपेज़ोइडल वोल्फ्रेम कार्बाइड आवेषण। इससे कार्बाइड कवरेज की अधिक गहराई मिलेगी। घर्षण संरचनाओं में उच्च विचलन ड्रिलिंग के लिए आदर्श।
HF 3000
टंगस्टन कार्बाइड सम्मिलित एक पाउडर स्प्रे जमा घर्षण संरचनाओं के लिए आदर्श में सेट। गैर चुंबकीय स्थिरीकरण के लिए सिफारिश की
HF 4000
वोलफ्रेम कार्बाइड सम्मिलन (बटन प्रकार) । सम्मिलन को ठंडे सम्मिलन की अनुमति देने और एक करीबी फिट बनाए रखने के लिए विकसित किया गया है।ब्लेड के निचले तिहाई और अग्रिम किनारे पर आवेषण की अधिक एकाग्रता अत्यधिक घर्षण संरचनाओं में पहनने को कम करने के लिए सतह संपर्क को बढ़ाएगी.
एचएफ 5000
इस ऑक्सी-एसिटिलीन प्रक्रिया में विभिन्न आकारों के कठोर पिघले हुए कार्बाइड कणों को निकेल क्रोम मैट्रिक्स में रखा जाता है जो उत्कृष्ट बंधन गुण और अधिक सतह पहनने के लक्षण प्रदान करता है।सतह कठोरता के स्तर 40 HRC से अधिक350 डिग्री सेल्सियस से ऊपर के भूतापीय अनुप्रयोगों के लिए आदर्श।
कैसे आदेश करने के लिए?
निम्नलिखित सूचियों में आपको एक एपीआई स्थिरीकरण के बारे में आदेश या पूछताछ करने के लिए आवश्यक जानकारी प्रदान की जाती है। यदि आपके पास सभी आवश्यक विनिर्देशों को हाथ में नहीं है, तो चिंता न करें।बस हमें भेजें कि आपके पास क्या है और हम आपके साथ बाकी का पता लगा लेंगे.
स्थिरकर्ता के बारे में आवश्यक जानकारी
स्थिर करनेवाला प्रकार: एकीकृत, वेल्डेड, विनिमेय या गैर घूर्णी
ड्रिल स्ट्रिंग स्थितिः स्ट्रिंग या निकट-बिट
पैकेजः तंग सर्पिल, पूर्ण सर्पिल, खुली सर्पिल या सीधी
छेद का व्यासः ड्रिल बिट के आकार के समान
गर्दन का व्यासः ड्रिल कॉलर के आकार के समान
कनेक्शनः वही जो ड्रिल कॉलर के कनेक्शन और (निकट-बिट स्टेबलाइजर के मामले में) ड्रिल बिट के कनेक्शन के समान है।
स्टीलः AISI 4145H या गैर चुंबकीय
हार्डफेसिंगः एचएफ-1000 से लेकर एचएफ-5000 तक कोई भी
वैकल्पिक आवश्यकताएं
कनेक्शन तनाव राहत विशेषताएं, आईएसओ 10424-2 (एपीआई स्पेस 7-2) के अनुसार
. कनेक्शन ठंडा काम कर रहा है
. कनेक्शन सतह उपचार: केवल गैर चुंबकीय स्थिरीकरण के लिए वैकल्पिक
. फ्लोट वाल्व रिसाव: केवल निकट-बिट स्टेबलाइज़रों के लिए
बाएं हाथ की सर्पिलः केवल सर्पिल ब्लेड स्टेबलाइज़र के लिए
