| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | ROSCHEN |
| प्रमाणन | ISO |
| मॉडल संख्या | RC40 RC45 RC50 |

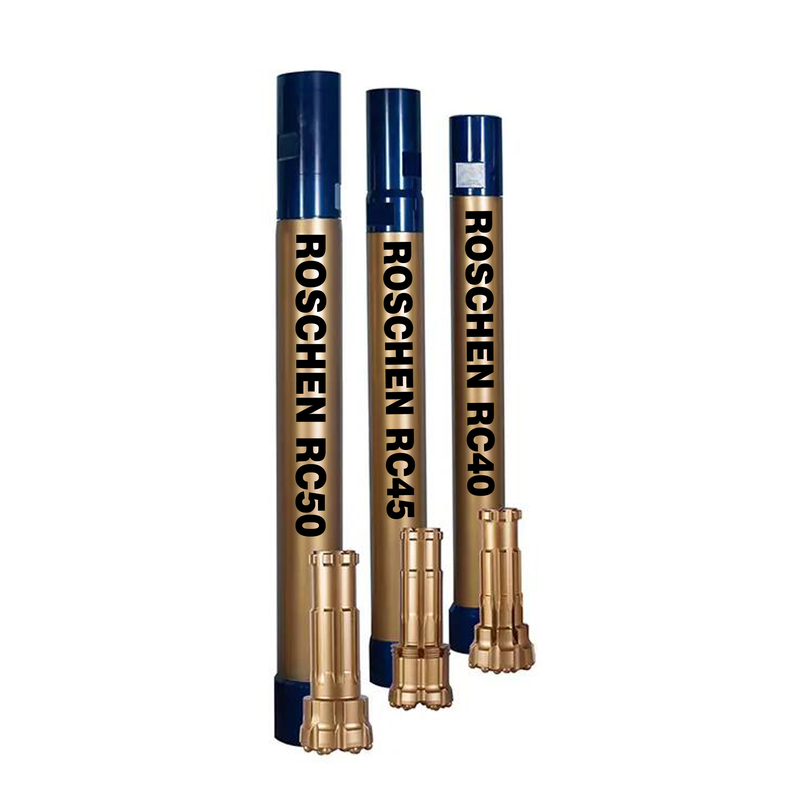

RC40 RC45 RC50 RC हथौड़ा RC ड्रिलिंग बिट
ये शब्द रोटरी केसिंग (RC) ड्रिलिंग सिस्टम के घटकों को संदर्भित करते हैं, जो आमतौर पर निर्माण, खनन और भू-तकनीकी ड्रिलिंग में बड़े-व्यास वाले बोरहोल बनाने के लिए उपयोग किए जाते हैं। यहाँ एक विवरण दिया गया है:
RC40, RC45, RC50:
अर्थ: केसिंग व्यास (मिलीमीटर में)।
कार्य: ये बोरहोल को लाइन करने और ढहने से रोकने के लिए उपयोग किए जाने वाले अस्थायी स्टील केसिंग का बाहरी व्यास निर्दिष्ट करते हैं।
आकार: RC40 = ~40mm, RC45 = ~45mm, RC50 = ~50mm। (वास्तविक आंतरिक/बाहरी व्यास निर्माता के अनुसार थोड़ा भिन्न होता है)।
RC हथौड़ा:
अर्थ: RC सिस्टम के अंदर उपयोग किया जाने वाला डाउन-द-होल (DTH) हथौड़ा।
कार्य: एक वायवीय (संपीड़ित हवा) संचालित हथौड़ा जो चट्टान को तोड़ने के लिए आघात बल प्रदान करता है। यह ड्रिलिंग बिट के ठीक पीछे बैठता है।
संगतता: RC हथौड़े विशिष्ट केसिंग आकारों के अंदर फिट होने के लिए डिज़ाइन किए गए हैं (उदाहरण के लिए, एक RC40 हथौड़ा RC40 केसिंग के अंदर फिट होता है, एक RC50 हथौड़ा RC50 केसिंग के अंदर)।
RC ड्रिलिंग बिट:
अर्थ: ड्रिल बिट विशेष रूप से RC हथौड़ा और केसिंग सिस्टम के साथ उपयोग के लिए डिज़ाइन किया गया है।
कार्य: RC हथौड़े के सामने से जुड़ता है। यह चट्टान को काटता/तोड़ता है और आमतौर पर केसिंग की तुलना में इसका व्यास बड़ा होता है।
डिज़ाइन: बड़े फ्लशिंग पोर्ट हैं ताकि कटिंग को ड्रिल स्ट्रिंग/केसिंग और बोरहोल की दीवार के बीच के एनुलस से वापस उड़ाया जा सके। बिट का गेज (बाहरी व्यास) उस केसिंग के आंतरिक व्यास को साफ करने के लिए डिज़ाइन किया गया है जिसके साथ इसका उपयोग किया जाता है।
वे एक साथ कैसे काम करते हैं:
RC हथौड़ा (उदाहरण के लिए, RC50 केसिंग के लिए आकार) ड्रिल स्ट्रिंग से जुड़ा होता है।
RC ड्रिलिंग बिट (उदाहरण के लिए, RC50 केसिंग के लिए आकार) हथौड़े के सामने से जुड़ा होता है।
यह असेंबली केसिंग (उदाहरण के लिए, RC50) के अंदर घूमती है।
संपीड़ित हवा हथौड़े को शक्ति देती है, जो बिट को चट्टान को तोड़ने के लिए चलाती है।
वही हवा चट्टान के कटिंग को बोरहोल एनुलस (केसिंग के बाहर) तक उड़ा देती है।
केसिंग को बिट के पीछे आगे बढ़ाया जाता है (आमतौर पर संचालित या कंपन किया जाता है) छेद को सहारा देने के लिए।
संक्षेप में:
RC40/RC45/RC50: उपयोग किए गए केसिंग आकार (व्यास) को निर्दिष्ट करें।
RC हथौड़ा: आघात उपकरण जो उस विशिष्ट केसिंग आकार के अंदर फिट होता है।
RC ड्रिलिंग बिट: कटिंग टूल हथौड़े से जुड़ा होता है, जिसे उस विशिष्ट केसिंग/हथौड़े के आकार के साथ काम करने के लिए डिज़ाइन किया गया है।
ये घटक चुनौतीपूर्ण जमीनी परिस्थितियों में कुशल, स्थिर ड्रिलिंग के लिए डिज़ाइन किए गए एक सिस्टम का हिस्सा हैं जहां छेद ढहने का जोखिम होता है।
| ROSCHEN रिवर्स सर्कुलेशन बिट्स विनिर्देश | ||||||||
| RE531 RC बिट्स | ||||||||
| ROSCHEN कोड: ROS RC 30 | ||||||||
| व्यास | No x बटन व्यास मिमी | बटन कोण | फ्लशिंग छेद | श्राउड व्यास मिमी | वजन (किलोग्राम) | भाग संख्या | ||
| मिमी | इंच | गेज बटन | सामने के बटन | |||||
| 86 | 3 3/8 | 6x12 | 4x12 | 35 | 2 | 84 | 4.2 | RE531-86 |
| 89 | 3 1/2 | 8x12 | 8x12 | 35 | 2 | 87 | 4.3 | RE531-89 |
| 95 | 3 3/4 | 8x12 | 8x12 | 35 | 2 | 93 | 4.6 | RE531-95 |
| 102 | 4 | 8x12 | 8x12 | 35 | 2 | 100 | 4.9 | RE531-102 |
| RE004 RC बिट्स | ||||||||
| ROSCHEN कोड: ROS RC 40 | ||||||||
| व्यास | No x बटन व्यास मिमी | बटन कोण | फ्लशिंग छेद | श्राउड व्यास मिमी | वजन (किलोग्राम) | भाग संख्या | ||
| मिमी | इंच | गेज बटन | सामने के बटन | |||||
| 114 | 4 1/2 | 8x14 | 6x14 | 35 | 2 | 112 | 11.5 | RE004-114 |
| 118 | 4 5/8 | 8x14 | 6x14 | 35 | 2 | 116 | 11.7 | RE004-118 |
| 121 | 4 3/4 | 8x14 | 6x14 | 35 | 2 | 119 | 12 | RE004-121 |
| 127 | 5 | 8x14 | 8x14 | 35 | 2 | 125 | 12.4 | RE004-127 |
| RE542 | ||||||||
| ROSCHEN कोड: ROS RC 50 | ||||||||
| व्यास | No x बटन व्यास मिमी | बटन कोण | फ्लशिंग छेद | श्राउड व्यास मिमी | वजन (किलोग्राम) | भाग संख्या | ||
| मिमी | इंच | गेज बटन | सामने के बटन | |||||
| 121 | 4 3/4 | 8x14 | 6x14 | 35 | 2 | 119 | 10.6 | RE542-121 |
| 124 | 4 7/8 | 8x14 | 8x13 | 35 | 2 | 122 | 10.8 | RE542-124 |
| 127 | 5 | 8x14 | 8x14 | 35 | 2 | 125 | 11 | RE542-127 |
| 130 | 5 1/8 | 8x14 | 10x14 | 35 | 2 | 128 | 11.3 | RE542-130 |
| RE543 | ||||||||
| ROSCHEN कोड: ROS RC 50 | ||||||||
| व्यास | No x बटन व्यास मिमी | बटन कोण | फ्लशिंग छेद | श्राउड व्यास मिमी | वजन (किलोग्राम) | भाग संख्या | ||
| मिमी | इंच | गेज बटन | सामने के बटन | |||||
| 124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 10.8 | RE543-124 |
| 127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 11 | RE543-127 |
| 130 | 5 1/8 | 8x14 | 10X14 | 35 | 2 | 128 | 11.3 | RE543-130 |
| 133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 11.8 | RE543-133 |
| RE545 | ||||||||
| ROSCHEN कोड: ROS RC 50 | ||||||||
| व्यास | No x बटन व्यास मिमी | बटन कोण | फ्लशिंग छेद | श्राउड व्यास मिमी | वजन (किलोग्राम) | भाग संख्या | ||
| मिमी | इंच | गेज बटन | सामने के बटन | |||||
| 124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 13.3 | RE545-124 |
| 127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 13.5 | RE545-127 |
| 133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 13.8 | RE545-133 |
| 136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 14.2 | RE545-136 |
| PR40 RC बिट | ||||||||
| ROSCHEN कोड: ROS RC 50 | ||||||||
| व्यास | No x बटन व्यास मिमी | बटन कोण | फ्लशिंग छेद | श्राउड व्यास मिमी | वजन (किलोग्राम) | भाग संख्या | ||
| मिमी | इंच | गेज बटन | सामने के बटन | |||||
| 124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 14.3 | PR40-124 |
| 127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 14.7 | PR40-127 |
| 133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 15.2 | PR40-133 |
| 138 | 5 4/9 | 8x16 | 6x16+3x14 | 35 | 2 | 136 | 15.8 | PR40-138 |
| PR52 RC बिट | ||||||||
| ROSCHEN कोड: ROS RC 55 | ||||||||
| व्यास | No x बटन व्यास मिमी | बटन कोण | फ्लशिंग छेद | श्राउड व्यास मिमी | वजन (किलोग्राम) | भाग संख्या | ||
| मिमी | इंच | गेज बटन | सामने के बटन | |||||
| 133 | 5 1/4 | 8x16 | 10x14 | 35 | 2 | 131 | 11.2 | PR52-133 |
| 136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 11.5 | PR52-136 |
| 140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 11.9 | PR52-140 |
| 143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 12.3 | PR52-143 |
| RE547 RC बिट | ||||||||
| ROSCHEN कोड: ROS RC 55 | ||||||||
| व्यास | No x बटन व्यास मिमी | बटन कोण | फ्लशिंग छेद | श्राउड व्यास मिमी | वजन (किलोग्राम) | भाग संख्या | ||
| मिमी | इंच | गेज बटन | सामने के बटन | |||||
| 136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 15.1 | RE547-136 |
| 140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 15.5 | RE547-140 |
| 143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 15.8 | RE547-143 |
| 146 | 5 3/4 | 8x16 | 6x16+3x14 | 35 | 2 | 144 | 16.3 | RE547-146 |
| PR54 | ||||||||
| ROSCHEN कोड: ROS RC 55 | ||||||||
| व्यास | No x बटन व्यास मिमी | बटन कोण | फ्लशिंग छेद | श्राउड व्यास मिमी | वजन (किलोग्राम) | भाग संख्या | ||
| मिमी | इंच | गेज बटन | सामने के बटन | |||||
| 136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 18.2 | PR54-136 |
| 140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 18.5 | PR54-140 |
| 143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 18.8 | PR54-143 |
| 146 | 5 3/4 | 8x16 | 6x16+3x14 | 35 | 2 | 144 | 19.2 | PR54-146 |
| टिप्पणियाँ: | ||||||||
| मेट्ज़के, रेमेट थ्रेड उपलब्ध है! | ||||||||
| रिवर्स सर्कुलेशन बिट्स का कोई भी विशेष आकार अनुरोधों द्वारा उपलब्ध होगा। | ||||||||
| MX5456 RC बिट्स | ||||||||
| ROSCHEN कोड: ROS RC 50 | ||||||||
| व्यास | No x बटन व्यास मिमी | बटन कोण | फ्लशिंग छेद | श्राउड व्यास मिमी | वजन (किलोग्राम) | भाग संख्या | ||
| मिमी | इंच | गेज बटन | सामने के बटन | |||||
| 133 | 5 1/4 | 8x16 | 8x14 | 35 | 2 | 131 | 15.2 | MX5456-133 |
| 140 | 5 1/4 | 8x16 | 8x14 | 35 | 2 | 138 | 18.5 | MX5456-140 |
| 146 | 5 3/4 | 8x18 | 8x14 | 35 | 2 | 144 | 19.2 | MX5456-146 |
