मजियर कोर बैरल

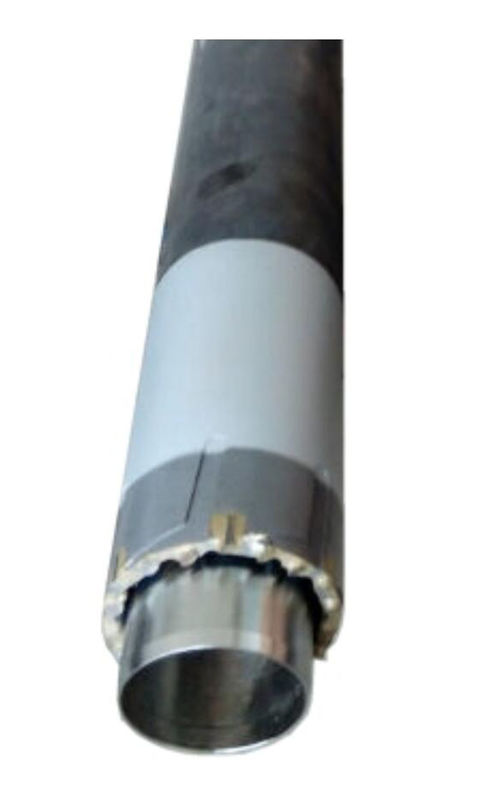

मेजर कोर बैरल कोर बिट के सामने कटिंग शू प्रोजेक्टिंग दिखा रहा है
स्वचालित Mazier कोर बैरल बहुत नरम मिट्टी में undisturbed कोर नमूने प्राप्त करने के लिए डिज़ाइन किया गया है।
इस कोर बैरल में स्प्रिंग-लोडेड इनर ट्यूब असेंबली है। नरम संरचनाओं में ड्रिलिंग करते समय, कोर लिफ्टर केस बिट के सामने 50 मिमी तक फैला होता है, और कटिंग शू के रूप में कार्य करता है। नरम कोर पानी के फ्लश से सुरक्षित है (चित्र देखें)।
कठिन सामग्रियों में कोरिंग करते समय, स्प्रिंग लोडेड इनर ट्यूब दबाव में आ जाता है और इनर ट्यूब पीछे हट जाता है, इसलिए अब कोर लिफ्टर केस एक सामान्य स्थिति मान लेता है (चित्र b देखें)।
कोर को बनाए रखने के लिए आंतरिक ट्यूब के अंदर एक पीवीसी कोरलाइनर का उपयोग किया जाता है, और नरम सामग्री को बाहर निकालने से रोकने के लिए "बास्केट" कैचर का उपयोग किया जा सकता है।
इस प्रकार की कोर बैरल का उपयोग यूरोप और ऑस्ट्रेलिया के कुछ हिस्सों में व्यापक रूप से किया जाता है और नरम संरचनाओं, जैसे रेत, सिल्ट और मार्ल्स में 100% रिकवरी देने की सूचना है।
यह 101 मिमी छेद व्यास (74 मिमी कोर) में उपलब्ध है और इसका उपयोग टी 2-101 और टी 6-101 कोर बैरल के साथ किया जा सकता है जो कठोर चट्टानों के लिए अधिक अनुकूल हैं।
मेज़ियर के साथ प्राप्त 74 मिमी व्यास का कोर आमतौर पर इस्तेमाल की जाने वाली प्रयोगशाला त्रिकोणीय परीक्षण उपकरण के साथ संगत है।
लाभ:
1. नरम मिट्टी 0.1MPa से अस्वाभाविक कोर नमूने
2. शून्य दीवार गुणांक
Mazier कोर बैरल के तकनीकी डेटा | |
विशिष्टता | कोर बैरल प्रकार |
माजियर 101 | |
छेद व्यास (मिमी) | 101 |
कोर व्यास (मिमी) | 74 |
छेद क्षेत्र (सेमी 2) | 80.2 |
कोर एरिया (सेमी 2) | 43 |
थ्रेड कनेक्शन सिर में | NW |
अनुशंसित आवरण | M116 |
* कोर बैरल हेड में थ्रेड कनेक्शन से मेल नहीं खाते हुए ड्रिल रॉड के लिए क्रॉस-ओवर उप आवश्यक |
मेजर कोर बैरल असेंबली के मुख्य भागों की कुंजी
पूरा कोर बैरल शामिल हैं:
1. कोर बैरल हेड
2. आउटर ट्यूब 1.0 मी
3. इनर ट्यूब 1.0 मी
4. पीवीसी Coreliner
5. बास्केट कोर लिफ्टर
6. जूता काटना
7. टीसी कोर बिट
