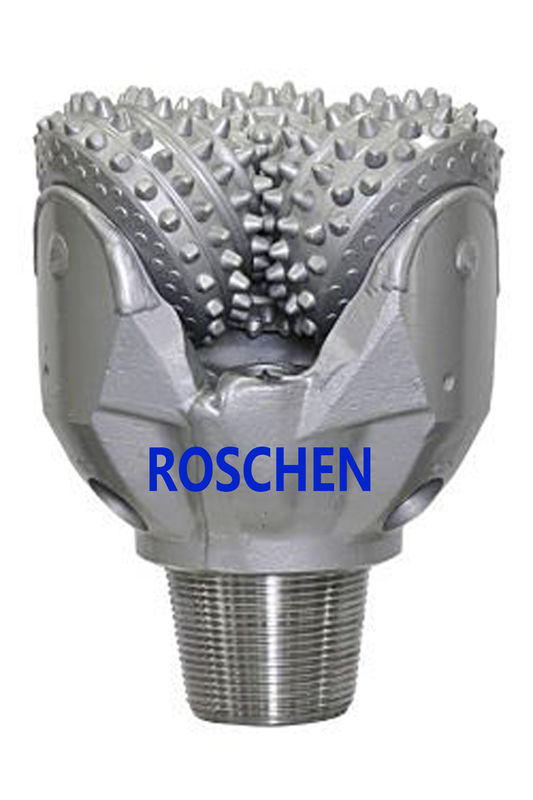

जीटीएक्स टीसीआई ट्रिकोन ड्रिल बिट में 16, आईएडीसी 535
विवरण
Tricone रोलर कोन ड्रिल बिट्स एक परिभाषित अनुप्रयोग में प्रदर्शन को अधिकतम करते हैं।निरंतर सुधार की हमारी संस्कृति- अपनी ड्रिलिंग परियोजनाओं को बढ़ाने के लिए हमारी अनुसंधान एवं विकास प्रतिबद्धता के आधार पर - कम लागत-प्रति-फुट के साथ उच्च आरओपी प्राप्त करती है।
रोसचेन बेकर ह्यूजेस के रोसचेन ह्यूजेस क्रिस्टेंसन जीटी, जीटीएक्स, जीएक्स और एसटीएक्स ट्राइकोन ड्रिल बिट्स के परिवार ने पिछले एक दशक में महत्वपूर्ण क्षेत्र का अनुभव संचित किया है, जो कई प्रकार के अनुप्रयोगों में कई ऑपरेटरों और ठेकेदारों के लिए पसंद की ड्रिल बिट्स बन गया है।इन बिट्स को क्षेत्र-सिद्ध प्रौद्योगिकियों पर बनाया गया है, जो विश्वसनीय और सुसंगत ड्रिलिंग प्रदर्शन प्रदान करने के लिए उच्च-गुणवत्ता वाली सामग्रियों और एक बेहतर निर्माण प्रक्रियाओं का उपयोग करते हैं।
अनुप्रयोग:
।पारंपरिक ड्रिलिंग अनुप्रयोगों
।रोटरी और मोटर अनुप्रयोगों
विशेषताएं और लाभ:
।जीटीएक्स बियरिंग - जीटीएक्स लाइन में एक ओ-रिंग सीलबंद बॉल और रोलर बेयरिंग है।इन बिट्स को उच्च आरपीएम ड्रिलिंग और दिशात्मक अनुप्रयोगों के लिए अनुशंसित किया जाता है जहां छेद अनुभाग और बिट पर घंटे कम हो जाते हैं।
।अधिकतम प्रवेश - बहुत बड़े शंकु ऑफसेट और अच्छे वेंटिलेशन के साथ गहरे इंटरमेश टूथ डिजाइन के कारण आक्रामक ड्रिलिंग कार्रवाई।
।सेंटर जेट - एक चौथे जेट को बिट के केंद्र में तैनात किया जाता है और बिट बॉलिंग और प्रवेश दर में कमी को रोकने के लिए इसका उपयोग किया जाता है।
विशेष विवरण:
1. आकार: 16 इंच (406.4 मिमी)
2. बिट प्रकार: GTX-C30
3. IADC: 535
4. दांत प्रकार: टीसीआई
5. असर / सील पैकेज: दो पंक्ति रोलर / कटा हुआ ओ-रिंग
6. कनेक्शन: 7-5 / 8 REG API
7. मैक्स।बिट पर वजन: 35 - 87 klb (15 - 38 tn या kdaN)
8. घूर्णी गति: रोटरी और मोटर अनुप्रयोगों के लिए
9. मेकअप टोक़: 34.0 - 40.0 kft-lb (46.1 - 54.2 kNm)
नहीं। | PDC रॉक बिट आकार | REG.PIN एपीआई | |
में | मिमी | ||
1 | 3 3/4 | 95.3 | 2 3/8 |
२ | ३ 3// | 98.4 | 2 3/8 |
३ | 4 1/8 | 104.8 | 2 3/8 |
४ | 4 1/4 | १० 108 | 2 3/8 |
५ | 4 1/2 | 114.3 | 2 3/8 |
६ | ४ ५/ 5 | 117.5 है | २ 2/ 7 |
। | 4 3/4 | 120.7 | २ 2/ 7 |
। | ४ 4/ 7 | 123.8 | २ 2/ 7 |
९ | ५ १/२ | 139.7 | ३ १/२ |
१० | ५ ५/ 5 | 142.9 है | ३ १/२ |
1 1 | ५ २/३ | 143.9 है | ३ १/२ |
१२ | 4 3/4 | 146.1 | ३ १/२ |
१३ | ५ 5/ 7 | 149.2 | ३ १/२ |
१४ | ६ | 152.4 | ३ १/२ |
१५ | 6 1/8 | 155.6 | ३ १/२ |
१६ | 6 1/4 | 158.8 | ३ १/२ |
१। | ६ १/२ | 165.1 | ३ १/२ |
१। | ६ ५/ 5 | 168.3 | ३ १/२ |
१ ९ | 6 3/4 | 171.5 | ३ १/२ |
२० | १/२ | 190.5 है | 4 1/2 |
२१ | ५/ 5 | 193.7 | 4 1/2 |
२२ | 7 7/8 | 200 | 4 1/2 |
२३ | 8 3/8 | 212.7 | 4 1/2 |
२४ | १/२ | 215.9 है | 4 1/2 |
२५ | ५/ 5 | 219.1 है | 4 1/2 |
२६ | 8 3/4 | 222.3 | 4 1/2 |
२। | ९ १/२ | 241.3 | ६ ५/ 5 |
२। | ९ ५/ 5 | 244.5 है | ६ ५/ 5 |
२ ९ | ९ 9// | 250.8 है | ६ ५/ 5 |
३० | १० १/२ | 266.7 | ६ ५/ 5 |
३१ | १० ५/ 5 | 269.9 है | ६ ५/ 5 |
32 | 1 1 | 279.4 | ६ ५/ 5 |
३३ | ११ ५/ 5 | 295.3 | ६ ५/ 5 |
34 | १२ | 304.8 | ६ ५/ 5 |
३५ | 12 1/4 | 311.2 | ६ ५/ 5 |
३६ | १२ ५/१६ | 312.7 | ६ ५/ 5 |
३। | १३ ३/ 3 | 314.3 | ६ ५/ 5 |
38 | १२ 12/१६ | 315.9 है | ६ ५/ 5 |
३ ९ | १२ ५/ 5 | 320.7 | ६ ५/ 5 |
40 | १३ १/ 13 | 333.4 | ६ ५/ 5 |
४१ | १३ १/२ | 342.9 है | ६ ५/ 5 |
42 | १३ ५/ 5 | 346.1 | ६ ५/ 5 |
४३ | १३ ३/४ | 349.3 | ६ ५/ 5 |
४४ | १४ १/२ | 368.3 | ५/ 5 |
४५ | १४ ३/४ | 374.7 | ५/ 5 |
४६ | १५ १/२ | 393.7 | ५/ 5 |
४ 47 | १६ | 406.4 | ५/ 5 |
४ 48 | १ १/२ | 444.5 है | ५/ 5 |
४ ९ | १ 18// | ४। ९ .४ | ५/ 5 |
50 | २० | 508 है | ५/ 5 |
५१ | २२ | 558.8 है | ५/ 5 |
५२ | २४ | 609.6 | ५/ 5 |
५३ | २६ | 660.4 है | ५/ 5 |
५४ | २। | 711.2 | ५/ 5 |
५५ | ३० | 762 | ५/ 5 |
