कोर बैरल में एकल ट्यूब प्रकार, डबल ट्यूब प्रकार और ट्रिपल ट्यूब प्रकार शामिल हैं।
कोर बैरल सामान:

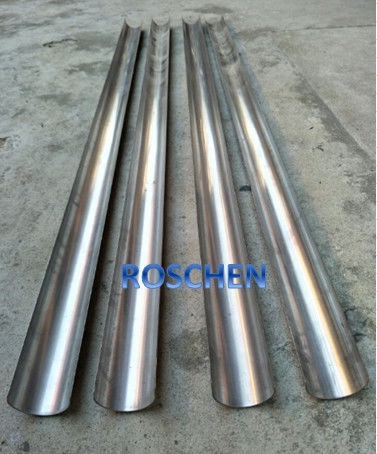

--- हेड असेंबली, इनर ट्यूब, आउटर ट्यूब, कोर लिफ्टर, कोर लिफ्टर केस, स्प्लिट ट्यूब, लॉकिंग कपलिंग, अडैप्टर कपलिंग, लैंडिंग रिंग, इनर ट्यूब स्टेबलाइजर, स्टॉप रिंग।
डबल ट्यूब कोर बैरल
--- टीटी सीरीज कोर बैरल
अल्ट्रा-पतली दीवार वाली डबल ट्यूब कोर बैरल, उपलब्ध व्यास 46 और 56 मिमी। बहुत
पतले काटने का चेहरा कठोर संरचनाओं के माध्यम से प्रवेश की बहुत तेज दर की अनुमति देता है। वो हैं
उपयुक्त forunderground खनन अनुप्रयोगों।
--- T2 सीरीज डबल ट्यूब कोर बैरल
T2 श्रृंखला पतली दीवार डबल ट्यूब कोर बैरल है, जिसका उपयोग सतह की खोज, विशेष रूप से खनन अनुप्रयोगों के लिए किया जाता है।
उनके पतले केर्फ के कारण, ये कोर बैरल तेजी से पैठ प्रदान करते हैं। व्यास 46, 56, 66, 76, 86, 101 मिमी में उपलब्ध है।
--- T6 सीरीज डबल ट्यूब कोर बैरल
ये T2 श्रृंखला की एक निरंतरता हैं, लेकिन एक मजबूत डिजाइन और बड़े व्यास में उपलब्ध हैं,
76, 86, 101, 116. 131 और 146 मिमी। वे सतह खनन और भू-तकनीकी ड्रिलिंग में लगाए जाते हैं।
--- LTK 48 और LTK 60 डबल ट्यूब कोर बैरल
LTK श्रृंखला कोर बैरल सिस्टम T2 श्रृंखला की तुलना में एक पतली दीवार कोर बैरल है। वे एक प्रभावी लागत की पेशकश करते हैं,
उच्च उत्पादन, जो मध्यम से अतिरिक्त कठोर रॉक संरचनाओं के लिए इष्टतम उत्पादन और कोर वसूली के लिए डिज़ाइन किया गया है।
उपलब्ध आकार 48 और 60 मिमी।
--- डब्ल्यूएफ श्रृंखला डबल ट्यूब कोर बैरल
वे मुख्य रूप से फेस-डिस्चार्ज बिट्स का उपयोग करने में अपेक्षाकृत नरम संरचनाओं को शामिल करने के लिए डिज़ाइन किए गए जियोटेक्निकल कोर बैरल हैं।
सरल निर्माण और पतली दीवार बैरल की तुलना में नुकसान के लिए अधिक लचीला, लेकिन धीमी गति से प्रवेश दर के साथ।
--- डब्ल्यूजी सीरीज़ डबल ट्यूब कोर बैरल
डब्ल्यूजी श्रृंखला के लिए एकल ट्यूब कोर बैरल हैं। डीसीडीएमए आकारों में उपलब्ध है ई, ए, बी, एन, और एच।
--- टीबीडब्ल्यू और टीएनडब्ल्यू कोर बैरल
ये पतली दीवार वाली डबल ट्यूब कोर बैरल हैं, जैसा कि T2 श्रृंखला लेकिन DCDMA छेद के आकार B और N के साथ है।
सतह की खोज, विशेष रूप से खनन अनुप्रयोगों के लिए उपयोग किया जाता है। पतली केर्फ क्षेत्र तेजी से प्रवेश की अनुमति देता है।
--- वायरलाइन डबल ट्यूब कोर बैरल
वायरलाइन डबल कोर बैरल मुख्य रूप से गहरे कोरिंग में उपयोग किए जाते हैं। एक ओवरशूट डिवाइस के साथ,
वे युगल को हटाते हैं और हर बार कोर को पुनर्प्राप्त करने के लिए रॉड स्ट्रिंग को खोलना चाहते हैं।
डीसीडीएमए आकारों में उपलब्ध ए, बी, एन, एच, और पी।
--- चीनी मानक डबल ट्यूब कोर बैरल
--- चीनी मानक वायरलाइन डबल ट्यूब कोर बैरल
--- जेट-प्रकार रिवर्स सर्कुलेशन डबल ट्यूब कोर बैरल
ट्रिपल ट्यूब कोर बैरल
--- एमएलसी (ट्राइफस) सीरीज कोर बैरल
ये ट्रिपल ट्यूब कोर बैरल आमतौर पर भू-तकनीकी उद्देश्य के लिए उपयोग किए जाते हैं, जो कोर वसूली को अधिकतम करने के लिए डिज़ाइन किए गए हैं
नरम संरचनाओं में। उपलब्ध व्यास आकार 35-146 मिमी से।
--- वायरलाइन ट्रिपल ट्यूब कोर बैरल
वायरलाइन ट्रिपल ट्यूब कोर बैरल आमतौर पर टूटी, खंडित संरचनाओं में आवश्यक हैं। वे एक तीसरे को शामिल करते हैं,
वायरलाइन डबल ट्यूब कोर बैरल के आधार पर विभाजित आंतरिक ट्यूब। यह पुनर्प्राप्ति के बाद आंतरिक ट्यूब से बाहर पंप किया जा सकता है,
कोर को इसकी इन-सीटू स्थिति की जांच करने की अनुमति देता है।
सिंगल ट्यूब कोर बैरल
--- बी सीरीज सिंगल ट्यूब कोर बैरल
बी श्रृंखला एकल ट्यूब कोर बैरल हैं, अक्सर उन स्थितियों में उपयोग किया जाता है जहां कोर संरक्षण आवश्यक नहीं है और कंक्रीट कोरिंग के लिए है। उपलब्ध व्यास 46-146 मिमी।
--- डब्ल्यूजी सीरीज़ सिंगल ट्यूब कोर बैरल
डब्ल्यूजी श्रृंखला के लिए डबल ट्यूब कोर बैरल हैं। डीसीडीएमए आकारों में उपलब्ध है ई, ए, बी, एन, और एच।
--- चीनी स्टैंडर्ड सिंगल ट्यूब कोर बैरल
Boart Longyear Core बैरल सिस्टम आकार | ||
आकार | कोर Ø | छेद Ø |
AQTK | 35.5 मिमी (1-3 / 8 इंच) | 48 मिमी (1-7 / 8 इंच) |
BQ | 36.4 मिमी (1-7 / 16 इंच) | 60 मिमी (2-3 / 8 इंच) |
BQTK | 40.7 मिमी (1-5 / 8 इंच) | 60 मिमी (2-3 / 8 इंच) |
NQ | 47.6 मिमी (1-7 / 8 इंच) | 75.7 मिमी (3 इंच) |
NQTK (NQ2 ") | 50.6 मिमी (2 इंच) | 75.7 मिमी (3 इंच) |
NQ3 | 45 मिमी (1-3 / 8 इंच) | 75.7 मिमी (3 इंच) |
मुख्यालय | 63.5 मिमी (2-1 / 2 इंच) | 96 मिमी (3-3 / 8 इंच) |
HQ3 | 61.1 मिमी (2-3 / 8 इंच) | 96 मिमी (3-3 / 8 इंच) |
पी क्यू | 85 मिमी (3-3 / 8 इंच) | 122.6 मिमी (4-7 / 8 इंच) |
PQ3 | 83 मिमी (3-1 / 4 इंच) | 122.6 मिमी (4-7 / 8 इंच) |
सैंडविक कोर बैरल सिस्टम आकार | ||||
प्रणाली | कोर Ø | छेद Ø | ||
मिमी | में | मिमी | में | |
ए | 48,0 | 1.89 | 27,0 | 1.06 |
बी | 59,9 | 2.36 | 36,4 | 1.43 |
एन | 75,7 | 2.98 | 47,6 | 1.88 |
एच | 96,1 | 3.78 | 63,5 | 2.5 |
पी | 122,6 | 4.83 | 85,0 | 3.35 |
