बीक्यू एनक्यू मुख्यालय पीक्यू कोर बैरल और उपभोग्य सामग्रियों
आम तौर पर, टी हैं
कोर बैरल ट्यूबों के आधार पर कोर बैरल के हर प्रकार।

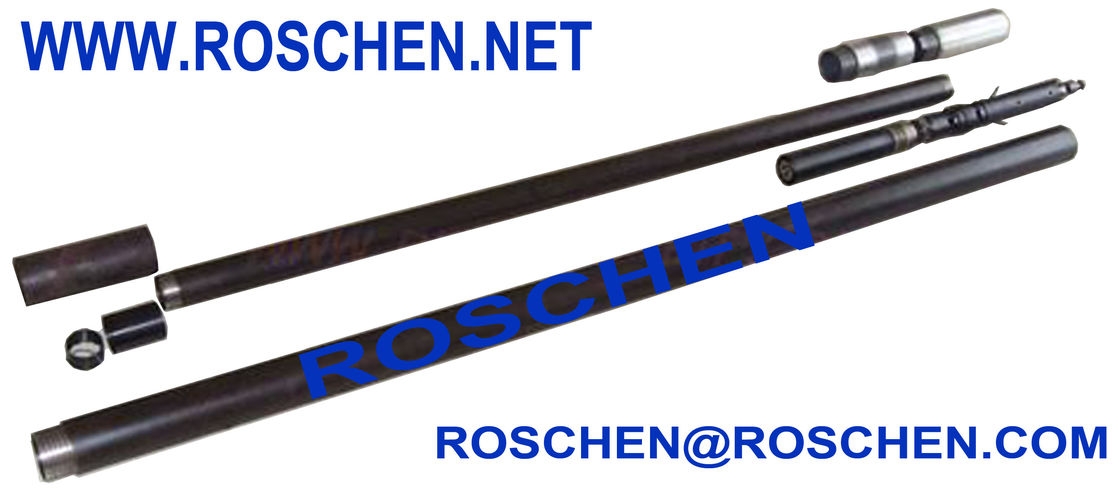

कोर बैरल सहायक उपकरण:
--- हेड असेंबली, भीतरी ट्यूब, बाहरी ट्यूब, कोर लिफ्ट, कोर लिफ्ट केस, स्प्लिट ट्यूब, लॉकिंग युग्मन, एडाप्टर युग्मन, लैंडिंग रिंग, आंतरिक ट्यूब स्टेबलाइज़र, रिंग रिंग।
| बोर्ट Longyear कोर बैरल सिस्टम आकार | ||
| आकार | कोर Ø | होले Ø |
| AQTK | 35.5 मिमी (1-3 / 8 इंच) | 48 मिमी (1-7 / 8 इंच) |
| BQ | 36.4 मिमी (1-7 / 16 इंच) | 60 मिमी (2-3 / 8 इंच) |
| BQTK | 40.7 मिमी (1-5 / 8 इंच) | 60 मिमी (2-3 / 8 इंच) |
| NQ | 47.6 मिमी (1-7 / 8 इंच) | 75.7 मिमी (3 इंच) |
| एनक्यूटीके (एनक्यू 2 ") | 50.6 मिमी (2 इंच) | 75.7 मिमी (3 इंच) |
| NQ3 | 45 मिमी (1-3 / 8 इंच) | 75.7 मिमी (3 इंच) |
| मुख्यालय | 63.5 मिमी (2-1 / 2 इंच) | 9 6 मिमी (3-3 / 8 इंच) |
| HQ3 | 61.1 मिमी (2-3 / 8 इंच) | 9 6 मिमी (3-3 / 8 इंच) |
| पी क्यू | 85 मिमी (3-3 / 8 इंच) | 122.6 मिमी (4-7 / 8 इंच) |
| PQ3 | 83 मिमी (3-1 / 4 इंच) | 122.6 मिमी (4-7 / 8 इंच) |
| Atlas Copco कोर बैरल सिस्टम आकार | ||||
| प्रणाली | कोर Ø | होले Ø | ||
| मिमी | में | मिमी | में | |
| ए | 48,0 | 1.89 | 27,0 | 1.06 |
| बी | 59,9 | 2.36 | 36,4 | 1.43 |
| एन | 75,7 | 2.98 | 47,6 | 1.88 |
| एच | 96,1 | 3.78 | 63,5 | 2.5 |
| पी | 122,6 | 4.83 | 85,0 | 3.35 |
डबल ट्यूब कोर बैरल
| --- टीटी श्रृंखला कोर बैरल |
| अल्ट्रा-पतली दीवार वाली डबल ट्यूब कोर बैरल, उपलब्ध व्यास 46 और 56 मिमी। बहुत |
| पतली काटने का चेहरा कठिन संरचनाओं के माध्यम से प्रवेश की बहुत तेज दर की अनुमति देता है। वो हैं |
| उपयुक्त फॉरंडरग्राउंड खनन अनुप्रयोगों। |
| --- टी 2 श्रृंखला डबल ट्यूब कोर बैरल |
| टी 2 श्रृंखला पतली दीवार डबल ट्यूब कोर बैरल है, जो सतह की खोज के लिए उपयोग की जाती है, खासतौर पर खनन अनुप्रयोगों। |
| उनके पतले केर्फ़ के कारण, ये कोर बैरल तेजी से प्रवेश प्रदान करते हैं। व्यास 46, 56, 66, 76, 86, 101 मिमी में उपलब्ध है। |
| --- टी 6 श्रृंखला डबल ट्यूब कोर बैरल |
| ये टी 2 श्रृंखला की निरंतरता है, लेकिन एक मजबूत डिजाइन और बड़े व्यास में उपलब्ध है, |
| 76, 86, 101, 116. 131 और 146 मिमी। वे सतह खनन और भू-तकनीकी ड्रिलिंग में लागू होते हैं। |
| --- एलटीके 48 और एलटीके 60 डबल ट्यूब कोर बैरल |
| एलटीके श्रृंखला कोर बैरल सिस्टम टी 2 श्रृंखला की तुलना में पतली दीवार कोर बैरल है। वे एक लागत प्रभावी प्रदान करते हैं, |
| उच्च उत्पादन, जिसे अधिकतम हार्ड रॉक संरचनाओं के माध्यम से मध्यम उत्पादन और कोर रिकवरी के लिए डिज़ाइन किया गया है। |
| उपलब्ध आकार 48 और 60 मिमी। |
| --- डब्ल्यूएफ श्रृंखला डबल ट्यूब कोर बैरल |
| वे भू-तकनीकी कोर बैरल मुख्य रूप से फेस-डिस्चार्ज बिट्स का उपयोग करने में अपेक्षाकृत नरम संरचनाओं को सुधारने के लिए डिज़ाइन किए गए हैं। |
| सरल निर्माण और पतली दीवार बैरल की तुलना में क्षति के लिए अधिक लचीला, लेकिन धीमी गति से रेट दर के साथ। |
| --- डब्ल्यूजी श्रृंखला डबल ट्यूब कोर बैरल |
| डब्ल्यूजी श्रृंखला के लिए एकल ट्यूब कोर बैरल हैं। डीसीडीएमए आकार ई, ए, बी, एन, और एच में उपलब्ध है। |
| --- टीबीडब्ल्यू और टीएनडब्ल्यू कोर बैरल |
| ये पतली दीवार वाली डबल ट्यूब कोर बैरल हैं, टी 2 श्रृंखला के रूप में, लेकिन डीसीडीएमए छेद आकार बी और एन के साथ। |
| सतह अन्वेषण, विशेष रूप से खनन अनुप्रयोगों के लिए प्रयुक्त। पतली केर्फ़ क्षेत्र तेजी से प्रवेश की अनुमति देता है। |
| --- वायरलाइन डबल ट्यूब कोर बैरल |
| वायरलाइन डबल कोर बैरल मुख्य रूप से गहरी कोरिंग में उपयोग किया जाता है। एक ओवरशॉट डिवाइस के साथ, |
| जब भी कोर को पुनर्प्राप्त किया जाता है तो वे जोड़े को दोहराने की आवश्यकता होती है और रॉड स्ट्रिंग को बेकार कर देते हैं। |
| डीसीडीएमए आकार ए, बी, एन, एच, और पी में उपलब्ध है। |
| --- चीनी मानक डबल ट्यूब कोर बैरल |
| --- चीनी मानक वायरलाइन डबल ट्यूब कोर बैरल |
| --- जेट प्रकार रिवर्स परिसंचरण डबल ट्यूब कोर बैरल |
ट्रिपल ट्यूब कोर बैरल
| --- एमएलसी (ट्रीफस) श्रृंखला कोर बैरल |
| ये ट्रिपल ट्यूब कोर बैरल आमतौर पर भू-तकनीकी उद्देश्य के लिए उपयोग किए जाते हैं, जो नरम संरचनाओं में कोर रिकवरी को अधिकतम करने के लिए डिज़ाइन किए जाते हैं। 35-146 मिमी से उपलब्ध व्यास आकार। |
| --- वायरलाइन ट्रिपल ट्यूब कोर बैरल |
| वायरलाइन ट्रिपल ट्यूब कोर बैरल आमतौर पर टूटे, फ्रैक्चर किए गए संरचनाओं में आवश्यक होते हैं। वे वायरलाइन डबल ट्यूब कोर बैरल के आधार पर एक तिहाई, विभाजित आंतरिक ट्यूब शामिल करते हैं। पुनर्प्राप्ति के बाद इसे आंतरिक ट्यूब से बाहर निकाल दिया जा सकता है, जिससे कोर को इसकी स्थिति में जांच की अनुमति मिलती है। |
एकल ट्यूब कोर बैरल
| --- बी श्रृंखला एकल ट्यूब कोर बैरल |
| बी श्रृंखला एकल ट्यूब कोर बैरल हैं, जो अक्सर उन परिस्थितियों में उपयोग की जाती हैं जहां मूल संरक्षण आवश्यक नहीं है और कंक्रीट कोरिंग के लिए। उपलब्ध व्यास 46-146 मिमी। |
| --- डब्ल्यूजी श्रृंखला एकल ट्यूब कोर बैरल |
| डब्ल्यूजी श्रृंखला के लिए डबल ट्यूब कोर बैरल हैं। डीसीडीएमए आकार ई, ए, बी, एन, और एच में उपलब्ध है। |
| --- चीनी मानक सिंगल ट्यूब कोर बैरल |
