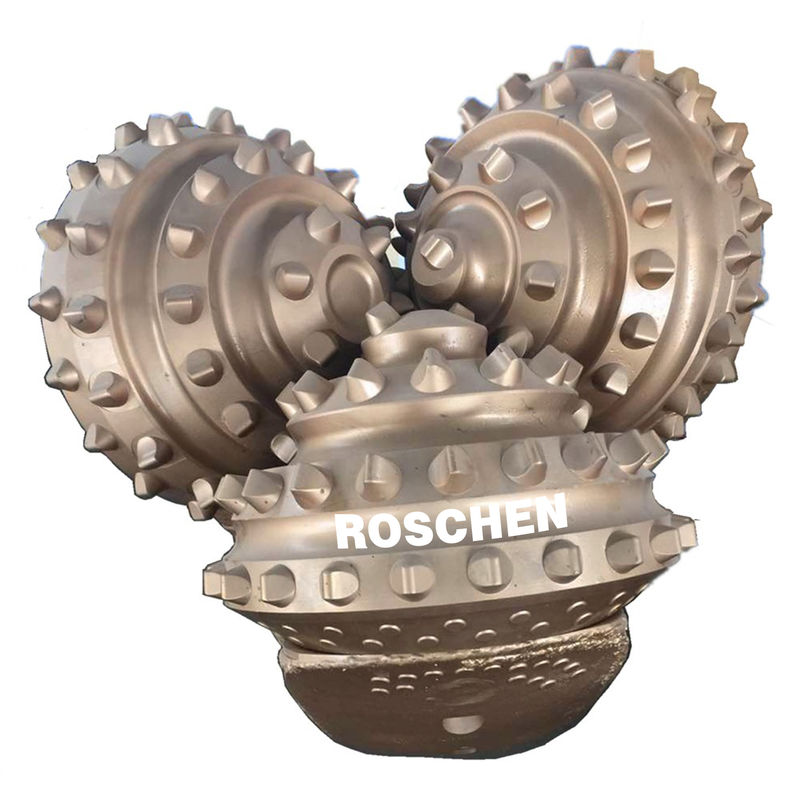

Tricone बिट 9 7/8 इंच Tricone रोलर रॉक ड्रिल बिट्स SECOROC COP44 DTH हैमर का उपयोग कोडेलिंग खनन खनन के लिए किया जाता है
Tricone बिट शामिल स्टील टूथ (भी milled दांत के रूप में संदर्भित) बिट्स और टंगस्टन कार्बाइड डालें (TCI) बिट्स, TCI बिट्स स्टील टूथ वालों की तुलना में बहुत अधिक टिकाऊ होते हैं, लेकिन निर्माण के लिए एक उच्च लागत वहन करते हैं।Tricone Bits के ये दोनों समूह उपलब्ध हैं
(1) खुले असर या सील असर
(2) रोलर असर या घर्षण असर (जर्नल असर)
(३) गैज़ प्रोटेक्टेड या नॉन-गैज़ प्रोटेक्टेड इत्यादि
ट्राईकोन ड्रिल बिट्स किसके लिए उपयोग किए जाते हैं?
1. नरम रॉक संरचनाओं के लिए ट्राईकोन ड्रिल बिट्स
सॉफ्ट रॉक संरचनाओं में मुख्य रूप से रेत, मिट्टी, चूना पत्थर या शेल शामिल होते हैं, जो मिल टूथ बिट्स के साथ ड्रिलिंग के लिए आदर्श होते हैं।नरम रॉक उपचार में, परियोजना के दायरे और अलग-अलग अवधि के आधार पर, आप दांतों के बिट्स के असर को सील या खोलना चुन सकते हैं।सील असर ट्राईकोन ड्रिल बिट्स लंबे समय तक चलती हैं, लेकिन अक्सर बीयरिंग की सुरक्षा के लिए आवश्यक सटीक कार्य की वजह से अधिक खर्च होता है।दूसरी ओर खुले असर वाले सिर, अच्छी तरह से संरक्षित और खराब नहीं होते हैं, लेकिन निर्माण के लिए सस्ते होते हैं।नरम चट्टान के लिए डिज़ाइन किए गए ट्राईकोन ड्रिल बिट्स में आमतौर पर लंबे दांत होते हैं, "ए" दांत या छेनी की गांठ।या तो मामले में, छेद रिक्ति बड़ी है, इसलिए डिजाइन में एक नरम तिकोनी ड्रिल बिट पर विचार किया जा सकता है।
2. मध्यम रॉक संरचनाओं के लिए ट्राईकोन ड्रिल बिट्स
यदि आप कैल्साइट, डोलोमाइट, हार्ड लिमस्टोन और कुछ हार्ड शेल ड्रिल करना चाहते हैं, तो आपको मध्यम रॉक के लिए ट्रिकोन ड्रिल बिट डिजाइन करने की आवश्यकता है।आपको यह समझने की आवश्यकता हो सकती है कि टंगस्टन कार्बाइड ट्राईकोन ड्रिल बिट के लिए आदर्श सामग्री क्यों है।इसके गुणों को समझना उपयोगी है।टंगस्टन कार्बाइड, जिसे पहली बार 1927 में खोजा गया था, एक बहुत मजबूत और कठोर सामग्री है जो इसे उच्च गति का सामना करने में सक्षम बनाती है, जिससे तेज ड्रिलिंग गति प्राप्त होती है।इसके अलावा, ट्राइकोन ड्रिल बिट को नुकसान पहुंचाए बिना बहुत अधिक गर्मी को अवशोषित कर सकता है।इंटरमीडिएट ड्रिल की पिच सॉफ्ट ड्रिल की तुलना में बहुत छोटी है।इसके अलावा, हालांकि दांतों में समान आकार हो सकते हैं, उनके दांत कम प्रमुख होते हैं।
3. हार्ड रॉक संरचनाओं के लिए ट्राईकोन ड्रिल बिट्स
हार्ड रॉक कठिन है, और अपघर्षक चट्टान में आमतौर पर हार्ड शेल, कैल्साइट, मडस्टोन, पाइराइट, ग्रेनाइट और क्वार्टजाइट शामिल हैं।इस सामग्री में ड्रिलिंग की कठिनाई तिकोने ड्रिल बिट्स को लगभग आवश्यक बनाती है।बटन में उत्कृष्ट कठोरता और ताकत होती है, जिससे यह बहुत कठिन ड्रिलिंग परिस्थितियों का सामना करने में सक्षम होता है।सभी ट्राईकोन ड्रिल बिट्स के साथ, आप सील और खुले बीयरिंगों के बीच चयन कर सकते हैं।सील असर वाली ड्रिल्स बेहतर एंटी-वियर सुरक्षा प्रदान करती हैं, जिससे वे प्रतिस्थापन से पहले उपयोग के लिए अधिक उपयुक्त हो जाती हैं।कठिन संरचनाओं के लिए डिज़ाइन किए गए अभ्यासों में अक्सर कम फैलने वाले दांत होते हैं।दांत छोटे और कड़े होते हैं।यह सॉफ्ट रॉक की तुलना में ड्रिलिंग गति को बहुत कम करता है, लेकिन यदि आप हार्ड रॉक ड्रिलिंग कर रहे हैं, तो आपके पास बहुत कम विकल्प हैं।
| Tricone रोलर ड्रिल बिट्स विनिर्देशों | ||
| बिट व्यास | एपीआई पिन | |
| (इंच) | (मिमी) | |
| 3 7/8 '' ~ 5 1/4 '' | 98 ~ 134 | २ ३/ 2 ''।2 7/8 '' |
| ५ ५ / '’’ ~ ६ ३/४ ’’ | 143 ~ 171 | 3 1/2 '' |
| 7 1/2 '' ~ 9 1/2 '' | 190.5 ~ 241 | 4 1/2 '' |
| ९ ५ / '’’ ~ १३ ३/४ ’’ | 245 ~ 350 है | 6 5/8 '' |
| 14 5/8 '' ~ 26 '' | 371 ~ 660.4 | 7 5/8 '' |
| IADC कोड चयन सूची | |||
| आईएडीसी | WOB | आरपीएम | आवेदन |
| (केएन / मिमी) | (आर / मिनट) | ||
| 111/114/115 | 0.3-0.75 | 200-80 | कम संपीड़ित शक्ति और उच्च ड्रिल क्षमता के साथ बहुत नरम संरचनाएं, जैसे मिट्टी, मडस्टोन, चाक |
| 116/117 | 0.35-0.8 | 150-80 | कम संपीड़ित शक्ति और उच्च ड्रिल क्षमता के साथ बहुत नरम संरचनाएं, जैसे मिट्टी, मडस्टोन, चाक |
| 121 | 0.3-0.85 | 200-80 | कम संक्षारक शक्ति और उच्च ड्रिल क्षमता के साथ नरम संरचनाएं, जैसे मडस्टोन, जिप्सम, नमक, नरम चूना पत्थर |
| 124/125 | 180-60 | ||
| 131 | 0.3-0.95 है | 180-80 | नरम से मध्यम संरचनाओं के साथ कम संपीड़ित शक्ति, जैसे मध्यम, नरम शेक, मध्यम नरम चूना पत्थर, मध्यम नरम बलुआ पत्थर, कठिन और अपघर्षक अंतराल के साथ मध्यम गठन |
| 136/137 | 0.35-1.0 | 120-60 है | |
| 211/241 | 0.3-0.95 है | 180-80 | मध्यम उच्च दबाव के साथ मध्यम संरचनाओं, मध्यम शेक, हार्ड जिप्सम, मध्यम नरम चूना पत्थर, मध्यम नरम बलुआ पत्थर, कठिन interbeds के साथ नरम गठन। |
| 216/217 | 0.4-1.0 | 100-60 है | |
| २४६/२४7 | 0.4-1.0 | 80-50 है | उच्च कंप्रेसिव ताकत के साथ मध्यम हार्ड फॉर्मेशन, जैसे हार्ड शेल, चूना पत्थर, बलुआ पत्थर, डोलोमाइट |
| 321 | 0.4-1.0 | 150-70 | मध्यम अपघर्षक संरचनाएं, जैसे अपघर्षक शेल, चूना पत्थर, बलुआ पत्थर, डोलोमाइट, हार्ड जिप्सम, संगमरमर |
| 324 | 0.4-1.0 | 120-50 है | |
| 437/447/435 | 0.35-0.9 | 240-70 | कम संपीड़ित शक्ति और उच्च ड्रिल क्षमता के साथ बहुत नरम संरचनाएं, जैसे मिट्टी, बलुआ पत्थर, चाक, जिप्सम, नमक, नरम चूना पत्थर |
| 517/527/515 | 0.35-1.0 | 220-60 | कम संक्षारक शक्ति और उच्च ड्रिल क्षमता के साथ नरम संरचनाएं, जैसे मडस्टोन, जिप्सम, नमक, नरम चूना पत्थर |
| 537/547/535 | 0.45-1.0 | 220-50 है | नरम से मध्यम संरचनाओं के साथ कम संपीड़ित शक्ति, जैसे मध्यम, नरम शेक, मध्यम नरम चूना पत्थर, मध्यम नरम बलुआ पत्थर, कठिन और अपघर्षक अंतराल के साथ मध्यम गठन |
| 617/615 | 0.45-1.1 | 200-50 | उच्च कंप्रेसिव ताकत के साथ मध्यम हार्ड फॉर्मेशन, जैसे हार्ड शेल, चूना पत्थर, बलुआ पत्थर, डोलोमाइट |
| 637/635 | 0.5-1.1 | 180-40 | चूना पत्थर, बलुआ पत्थर, डोलोमाइट, हार्ड जिप्सम, संगमरमर की तरह उच्च compressive शक्ति के साथ कठिन गठन |
| नोट: WOB और RRPM की उपरोक्त सीमाएं एक साथ उपयोग नहीं की जानी चाहिए | |||
