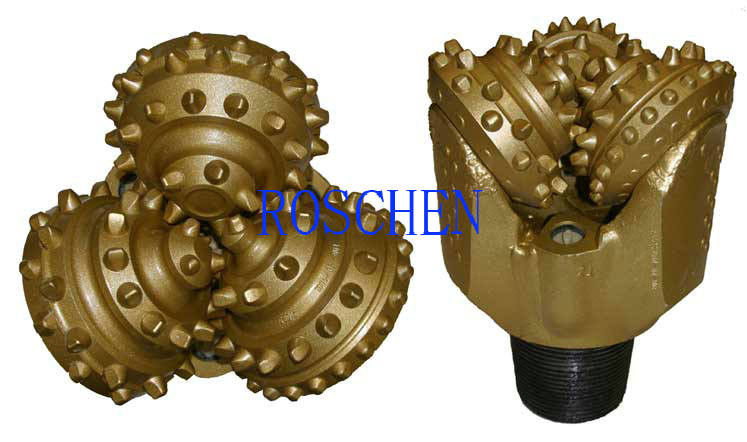

उच्च मैंगनीज स्टील ट्राईकॉन ड्रिल बिट वेल ड्रिलिंग उपयोग 13-5 / 8 "
Tricone ड्रिल बिट विवरण:
ट्राइकोन ड्रिल बिट दुनिया में सबसे लोकप्रिय ड्रिलिंग बिट है, यह व्यापक रूप से तेल और गैस ड्रिलिंग, खनन, जल खैर, भूवैज्ञानिक अन्वेषण क्षेत्रों के लिए इस्तेमाल किया जा सकता है। ट्राइकोन बिट धातु सील ड्रिल बिट और रबर सील बिट में विभाजित है।
1. सी-सेंटर जेट बिट में एक गेंद के गठन से बच सकता है, कुएं के तल पर द्रव क्षेत्र को समाप्त कर सकता है, ड्रिलिंग कटिंग के ऊपर की ओर प्रवाह को तेज कर सकता है और आरओपी में सुधार कर सकता है।
2. उच्च संतृप्ति NBR बीयरिंग सीलिंग दबाव को कम कर सकते हैं और सीलिंग विश्वसनीयता में सुधार कर सकते हैं।
3. जी-गेज संरक्षण मापने की क्षमता में सुधार करता है और बिट के सेवा जीवन को बढ़ाता है।
4. बोरहोल को ट्रिम करने और शंकु की रक्षा करने के लिए रियर टेपर और बहिर्वाह के बीच दांतों की एक पंक्ति को जोड़ना।
सामान्य IADC Tricone ड्रिल बिट का कोड:
437 सॉफ्ट फॉर्मेशन टीसीआई ट्रिकोन बिट्स:
437 टीसीआई बिट्स का उपयोग कम संपीड़ित शक्ति, बहुत नरम संरचनाओं को ड्रिल करने के लिए किया जाता है।टीसीआई बिट्स बड़े व्यास और उच्च प्रक्षेपण दोनों शंक्वाकार और छेनी टंगस्टन कार्बाइड आवेषण के उपयोग को अधिकतम करते हैं।यह कटिंग स्ट्रक्चर डिजाइन, अधिकतम शंकु ऑफसेट के साथ मिलकर, उच्च बिट प्रवेश दर का परिणाम है।कटर पंक्तियों का गहरा अंतरा चिपचिपा संरचनाओं में बिटिंग को रोकता है।
517 मध्यम गठन टीसीआई ट्रिकोन बिट्स:
517 में एड़ी की पंक्तियों और आंतरिक पंक्तियों पर आक्रामक छेनी टंगस्टन कार्बाइड आवेषण हैं।यह डिजाइन एक तेज ड्रिलिंग दर प्रदान करता है और मध्यम से मध्यम कठिन गठन में कटाई संरचना स्थायित्व जोड़ा गया है।HSN रबर O- रिंग असर स्थायित्व के लिए पर्याप्त सील प्रदान करता है।
637 हार्ड फॉर्मेशन टीसीआई ट्रिकोन बिट्स:
637 बिट्स का उपयोग कठिन और अपघर्षक गठन को ड्रिल करने के लिए किया जा सकता है।बिट-गेज के नुकसान को रोकने के लिए बाहरी पंक्तियों में पहनने के लिए प्रतिरोधी टंगस्टन कार्बाइड आवेषण का उपयोग किया जाता है।कटर की स्थायित्व और लंबे जीवन प्रदान करने के लिए सभी पंक्तियों में गोलार्ध के आकार के आवेषणों की अधिकतम संख्या का उपयोग किया जाता है।
617 मध्यम-कठिन गठन टीसीआई ट्रिकोन बिट्स:
617 में आंतरिक पंक्तियों पर एड़ी पंक्ति और शंक्वाकार पर मजबूत छेनी टंगस्टन कार्बाइड आवेषण हैं।यह डिजाइन एक तेज ड्रिलिंग दर प्रदान करता है और मध्यम से मध्यम कठिन संरचनाओं में कटिंग संरचना स्थायित्व शामिल है।HSN रबर O- रिंग असर स्थायित्व के लिए पर्याप्त सील प्रदान करता है।
Tricone ड्रिल बिट पैरामीटर्स
| Tricone रोलर बिट्स की विशिष्टता: | |||
| आईएडीसी | WOB | आरपीएम | आवेदन |
| (केएन / मिमी) | (आर / मिनट) | ||
| 111/114/115 | 0.3-0.75 | 200-80 | कम संपीड़ित शक्ति और उच्च ड्रिल क्षमता के साथ बहुत नरम संरचनाएं, जैसे मिट्टी, मडस्टोन, चाक |
| 116/117 | 0.35-0.8 | 150-80 | कम संपीड़ित शक्ति और उच्च ड्रिल क्षमता के साथ बहुत नरम संरचनाएं, जैसे मिट्टी, मडस्टोन, चाक |
| 121 | 0.3-0.85 | 200-80 | कम संक्षारक शक्ति और उच्च ड्रिल क्षमता के साथ नरम संरचनाएं, जैसे मडस्टोन, जिप्सम, नमक, नरम चूना पत्थर |
| 124/125 | 180-60 | ||
| 131 | 0.3-0.95 है | 180-80 | नरम से मध्यम संरचनाओं के साथ कम संपीड़ित शक्ति, जैसे मध्यम, नरम शेक, मध्यम नरम चूना पत्थर, मध्यम नरम बलुआ पत्थर, कठिन और अपघर्षक अंतराल के साथ मध्यम गठन |
| 136/137 | 0.35-1.0 | 120-60 है | |
| 211/241 | 0.3-0.95 है | 180-80 | मध्यम उच्च दबाव के साथ मध्यम संरचनाओं, मध्यम शेक, हार्ड जिप्सम, मध्यम नरम चूना पत्थर, मध्यम नरम बलुआ पत्थर, कठिन interbeds के साथ नरम गठन। |
| 216/217 | 0.4-1.0 | 100-60 है | |
| २४६/२४7 | 0.4-1.0 | 80-50 है | उच्च कंप्रेसिव ताकत के साथ मध्यम हार्ड फॉर्मेशन, जैसे हार्ड शेल, चूना पत्थर, बलुआ पत्थर, डोलोमाइट |
| 321 | 0.4-1.0 | 150-70 | मध्यम अपघर्षक संरचनाएं, जैसे अपघर्षक शेल, चूना पत्थर, बलुआ पत्थर, डोलोमाइट, हार्ड जिप्सम, संगमरमर |
| 324 | 0.4-1.0 | 120-50 है | |
| 437/447/435 | 0.35-0.9 | 240-70 | कम संपीड़ित शक्ति और उच्च ड्रिल क्षमता के साथ बहुत नरम संरचनाएं, जैसे मिट्टी, बलुआ पत्थर, चाक, जिप्सम, नमक, नरम चूना पत्थर |
| 517/527/515 | 0.35-1.0 | 220-60 | कम संक्षारक शक्ति और उच्च ड्रिल क्षमता के साथ नरम संरचनाएं, जैसे मडस्टोन, जिप्सम, नमक, नरम चूना पत्थर |
| 537/547/535 | 0.45-1.0 | 220-50 है | नरम से मध्यम संरचनाओं के साथ कम संपीड़ित शक्ति, जैसे मध्यम, नरम शेक, मध्यम नरम चूना पत्थर, मध्यम नरम बलुआ पत्थर, कठिन और अपघर्षक अंतराल के साथ मध्यम गठन |
| 617/615 | 0.45-1.1 | 200-50 | उच्च कंप्रेसिव ताकत के साथ मध्यम हार्ड फॉर्मेशन, जैसे हार्ड शेल, चूना पत्थर, बलुआ पत्थर, डोलोमाइट |
| 637/635 | 0.5-1.1 | 180-40 | चूना पत्थर, बलुआ पत्थर, डोलोमाइट, हार्ड जिप्सम, संगमरमर की तरह उच्च compressive शक्ति के साथ कठिन गठन |
| नोट: WOB और RRPM की उपरोक्त सीमाएँ एक साथ उपयोग नहीं की जानी चाहिए | |||
| Tricone रोलर बिट का व्यास: | |||
| आकार | स्टील का दांत | टीसीआई बिट | |
| में | मिमी | वजन (किलोग्राम) | वजन (किलोग्राम) |
| ३ 3// | 98.4 | ५ | ६ |
| ४ ५/ 5 | 117.5 है | ६ | 6.5 |
| ५ 5// | 149.2 | १। | १। |
| ६ | 152.4 | १। | 19.5 |
| ६ १/२ | 165.1 है | १ ९ | २२ |
| 7 7/8 | 200 रु | २ ९ | 29.5 है |
| १/२ | 215.9 है | ३५ | ३। |
| 8 3/4 | २२२.२ | ३६ | ४० |
| ९ १/२ | 241.3 | ५ 57 | ५ ९ |
| ९ 9// | 250.8 है | ५ 58 | ६० |
| १० ५/ 5 | 269.9 है | ६६ | 74 |
| १२ १/४ | 311.1 | .५ | 111 |
| १३ ५/ 5 | 346.1 | ११ 118 | 120 |
| १४ ३/४ | 374.6 | 140 | 160 |
| १ १/२ | 444.5 है | 230 | 255 है |
| २० | 508 है | 428 | ४४३ |
| २२ | 558.8 है | 520 है | 560 |
| २६ | 660.4 है | 720 | 810 |
