| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | ROSCHEN |
| प्रमाणन | ISO |
| मॉडल संख्या | बड़े व्यास वायरलाइन कोर बैरल |

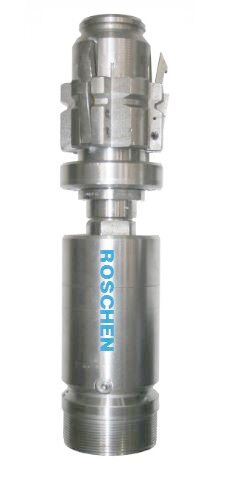

जियोटेक्निकल में जीबीएस बड़े व्यास के वायरलाइन कोर बैरल
बड़े व्यास वायरलाइन कोर बैरल कार्य:
आंतरिक ट्यूब असेंबली बाहरी कोर बैरल के अंदर लेट जाती है और इसे वायरलाइन केबल से जुड़े ओवरशूट डिवाइस द्वारा सतह पर उठा दिया जाता है।वायरलाइन रिट्रीवल विधि पारंपरिक कोरिंग विधि की तुलना में उत्पादन दरों में काफी सुधार करती है, लेकिन बोरहोल को संवेदनशील भूविज्ञान में बोरहोल स्थिरता सुनिश्चित करने के लिए हर समय पूरी तरह से बंद कर देती है।
अनुप्रयोग:
जी.बी.एस. बड़ा व्यास वायरलाइन कोर बैरलविशेष रूप से प्रभावी है जब मिट्टी, रेत या ढीले, कमजोर संरचनाओं में उच्च गुणवत्ता वाले कोर की आवश्यकता होती है।102 मिमी का मानक कोर पूरी तरह से एक स्पष्ट पीवीसी कोर लाइनर में बनाए रखा गया है और प्रत्येक कोर के चलने के बाद आसानी से एक टुकड़े में निकाला जाता है।यह अत्यधिक बहुमुखी कोर बैरल सिस्टम भू-तकनीकी कार्यों में व्यापक रूप से उपयोग किया जाता है ताकि बड़े व्यास की भूवैज्ञानिक संरचनाओं की एक विस्तृत श्रृंखला प्राप्त की जा सके।
लाभ:
बड़ा व्यास, उच्च गुणवत्ता वाला कोर
भूवैज्ञानिक संरचनाओं की एक विस्तृत श्रृंखला में अच्छी वसूली प्राप्त करने की क्षमता
बहुत बढ़िया हाइड्रोलिक्स
बहुत बहुमुखी प्रणाली
तकनीकी डाटा
| विशिष्टता | ड्रिलिंग विधि | ||||
| विधि 1 | तरीके 2/3 | विधि 4 | विधि 5 | विधि 6 | |
| छेद व्यास (मिमी) | 146.0 | 150.0 | 146.0 | 146.0 | 146.0 |
| कोर बिट सेट आईडी (मिमी) | 102.0 | 102.0 | 109.0 | 102.0 | 102.0 |
| कोर व्यास (मिमी) | 102.0 | 102.0 | 102.0 | 95.0 | एन / ए |
| केर्फ / क्राउन मोटाई (मिमी) | 22.0 | 24.0 | १.5.५ है | 22.0 | 22.0 |
| छेद क्षेत्र (सेमी२) | 167.5 | 176.8 | 167.5 | 167.5 | 167.5 |
| कोर क्षेत्र (सेमी२) | 81.7 | 81.7 | 81.7 | 70.9 है | एन / ए |
| अनुशंसित ड्रिल रॉड | जीबीएस मोनोब्लोक | ||||
| अनुशंसित आवरण | दप | ||||
इस कोर बैरल का उपयोग करने के कई अलग-अलग तरीके हैं:
विधि 1: मध्यम से कठिन संरचनाओं के लिए।बिट सेटिंग 146 मिमी OD x 102 मिमी ID है।भूविज्ञान के आधार पर टीसी या डायमंड बिट्स का उपयोग किया जा सकता है।
विधि 2: नरम संरचनाओं में कोरिंग के लिए।टीसी बिट्स का मुख्य रूप से उपयोग किया जाता है जिसमें दो भाग होते हैं - पायलट और रीमर।रिएमर आयुध डिपो 150 मिमी और पायलट आईडी 102 मिमी है।
विधि 3: बहुत नरम या ढीली संरचनाओं में कोरिंग के लिए।बिट्स विधि 2 के समान हैं, लेकिन एक विशेष विस्तारित कोर लिफ्टर मामला बिट के सामने 25 मिमी चलता है।
विधि 4:बहुत नरम या ढीली संरचनाओं में कोरिंग के लिए।कोर लिफ्टर केस को बिट के सामने 60 मिमी चलाने के लिए बढ़ाया जाता है।आंतरिक ट्यूब वसंत भरी हुई है ताकि कठिन संरचनाओं का सामना करने पर कोर लिफ्टर मामला थोड़ा पीछे हट जाए।बिट सेटिंग 146 मिमी आयुध डिपो x 109 मिमी आईडी है
विधि 5: मुलायम या बहुत नरम संरचनाओं का शेल्बी ट्यूब नमूनाकरण।यह एक ऐसा लगाव है जो आंतरिक ट्यूब की जगह लेता है और सबसे नीचे एक शेल्बी ट्यूब होता है जो बिट के आगे नमूने लेता है।बिट 1 विधि के समान है
विधि 6: पूर्ण छेद ड्रिलिंग असेंबली, यह एक लगाव है जो आंतरिक ट्यूब को गैर-कोरिंग उद्देश्यों के लिए बदलता है।कोर बिट विधि 1 के समान है और गैर-कोरिंग बिट 101.6 मिमी व्यास है।जीबीएस बैरल के आगे पायलट कोरिंग के लिए, गैर-कोरिंग बिट के स्थान पर एक छोटा व्यास कोर बैरल (T6-101 या छोटा) संलग्न करना संभव है।
