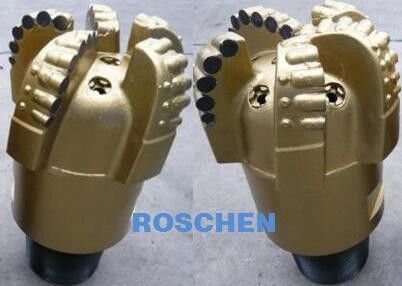

रॉक / सिन्जेड फ्लैट पीडीसी कोर बिट्स के लिए पॉलीक्रिस्टलाइन कॉम्पैक्ट डायमंड कोर ड्रिल बिट्स
खंडित सपाट पीडीसी कोर ड्रिल बिट्स पॉलीक्रिस्टैलिन कॉम्पैक्ट डायमंड बिट्स को फ्रैक्चर वाले रॉक फॉर्मेशन के साथ नरम ड्रिलिंग के लिए
Sintered फ्लैट PDC कोर ड्रिल बिट्स Polycrystalline कॉम्पैक्ट डायमंड बिट
नरम से मध्यम तलछटी संरचनाओं में ड्रिलिंग के लिए आदर्श जो सजातीय और सक्षम हैं। PCD कटर कई आकारों में उपलब्ध हैं और आवेदन के आधार पर अधिकतम प्रवेश दर और लंबे जीवन के लिए स्थित हैं। बिट्स का निर्माण कठिन, पहनने के लिए प्रतिरोधी मैट्रिक्स बॉडी और गेज सुदृढीकरण के साथ किया जाता है। नतीजतन, पहना कटर घुमाया जा सकता है या बिट के निरंतर उपयोग की अनुमति देता है।
उत्पाद लाभ:
1. पीसीडी प्रीमियम पीसीडी दांतों के साथ थोड़ा सा sintered;
2. टंगस्टन कार्बाइड ड्रिल बिट बॉडी के रूप में;
3. 50 से अधिक वर्षों के अनुभव;
4. ठोस गुणवत्ता;
5. कटर लेआउट एक सटीक गोल छेद ड्रिल करने और बिट चक्कर को कम करने के लिए संतुलित है;
6. बड़े जंक स्लॉट और फ्लशिंग पोर्ट;
7. तेजी से प्रवेश के लिए उन्नत ज्यामितीय डिजाइन;
बिक्री के लिए पीडीसी ड्रिल बिट सबसे अच्छी कीमत
पीडीसी का परिचय (पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट):
पीडीसी उच्च तापमान और उच्च के तहत डायमंड माइक्रो-पाउडर और कठोर मिश्र धातु सब्सट्रेट से बना है
दबाव। यह हीरे की तरह उच्च पहनने के प्रतिरोध के अधिकारी हैं, एक ही समय में हार्ड मिश्र धातु की तरह प्रभाव प्रतिरोध और यह एक ड्रिल बिट कटर के रूप में सबसे अच्छी सामग्री है। प्रबलित पीडीसी में उच्च घने हीरे का पाउडर होता है, पंजा कठोर मिश्र धातु सब्सट्रेट दो परतों को पूरे एक जैसा बनाता है। तो, रात के खाने के प्रतिरोध, लंबे समय तक सेवा जीवन और उच्च दक्षता के प्रबलित पीडीसी।
विशेषताएं:
1. नरम से मध्यम मेशन (f = 1-10) के लिए उपयुक्त, विशेष रूप से कठोर रॉक निर्माण के लिए उपयुक्त, टूटी, खंडित, मजबूत अपघर्षक संरचनाओं में उपलब्ध नहीं है।
2. बिट बॉडी को उन्नत सिंटरिंग तकनीक अपनाया जाता है, जिसमें उच्च शक्ति और अच्छा गेज संरक्षण होता है;
3. उच्च गुणवत्ता वाले पॉलीक्रिस्टलाइन हीरे की कॉम्पैक्ट (पीडीसी) काटने वाले दांत और उन्नत वेल्डिंग तकनीक के रूप में बिट्स की स्थिर गुणवत्ता होती है।
4. बिट्स में मजबूत स्ट्रैटनम प्रयोज्यता, उच्च ड्रिलिंग दक्षता और लंबे जीवन होते हैं। विभिन्न प्रदर्शन स्टील बॉडी पीडीसी बिट्स की तुलना में बहुत बेहतर हैं।
BIT SIZE (INCH) | एपीआई रेगुलर पिन (INCH) | तैयार किए गए उत्तर प्रदेश (KN.M) |
4 1/2 से 4 3/4 | 2 7/8 एपीआई | 6.0 ~ 7.5 |
5 1/8 से 7 3/8 | 3 1/8 एपीआई | 9.5 ~ 12 |
१/२ से ९ ३/ | 4 1/2 एपीआई | 16.0 ~ 22 |
९ १/२ से १४ १/२ | 6 5/8 एपीआई | 38 ~ 43 |
14 5/8 से 17 1/2 | 7 5/8 एपीआई | 46 ~ 54 |
अनुशंसित डायमंड और पीडीसी बिट मेक-अप टॉर्क | |||
बिट का आकार | आकार और शैली एपीआई रोटरी कनेक्शन | अनुशंसित टोक़ | |
इंच | इंच | kft.lbs | KN.m |
3-11 / 16 "~ 4-1 / 2" | 2-3 / 8 ”रजि | 2.4 ~ 2.7 | 3.3 ~ 3.6 |
4-17 / 32 "~ 5" | 2-7 / 8 ”रजि | 4.7 ~ 5.1 | 6.3 ~ 6.9 |
5-1 / 32 "~ 7-3 / 8" | 3-1 / 2 "रेग | 7.7 ~ 8.4 | 10.4 ~ 11.4 |
7-13 / 32 "~ 9-3 / 8" | 4-1 / 2 " | 17.8 ~ 19.5 | 24.1 ~ 26.5 |
9-13 / 32 "~ 14-1 / 2" | 6-5 / 8 " | 38.2 ~ 42.0 | 51.7 ~ 56.9 |
14-9 / 16 "~ 26" | 7-5 / 8 " | 60.9 ~ 67.0 | 82.5 ~ 90.8 |
पीडीसी ड्रिल बिट विशिष्टता | |||||||||
मुख्य प्रकार | विशिष्टता | अनुशंसित ऑपरेशन पैरामीटर | |||||||
आकार | आदर्श | ब्लेड की मात्रा | प्राथमिक कटर का आकार | नोजल मात्रा | लंबाई गेज | संबंध | रोटरी गति (आर / मिनट) | बिट पर वजन (KN) | प्रवाह दर (lps) |
6 " | M1375GR / M433 | 7 | Ø13mm | 6 | 1.5 "~ 2" | 3 1/2 रजि | 80 ~ 300 | 10 ~ 80 | 20 ~ 35 |
8 1/2 " | M1375GR / M433 | 7 | Ø13mm | 6 | 2 "~ 3.5" | 4 1/2 रेग | 60 ~ 260 | 60 ~ 100 | 22 ~ 35 |
8 1/2 " | M1952FC / M323 | 5 | Ø19mm | 5 | 2 "~ 3.5" | 4 1/2 रेग | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1655FGA / M323 | 5 | Ø16mm | 7 | 2 "~ 3.5" | 4 1/2 रेग | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1655FG / M423 | 6 | Ø16mm | 8 | 2 "~ 3.5" | 4 1/2 रेग | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1655G / M423 | 6 | Ø16mm | 6 | 2 "~ 3.5" | 4 1/2 रेग | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1953X / M323 | 5 | Ø19mm | 5 | 2 "~ 3.5" | 4 1/2 रेग | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1954 / M323 | 5 | Ø19mm | 5 | 2 "~ 3.5" | 4 1/2 रेग | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1366FG / M433 | 6 | Ø13mm | 6 | 2 "~ 3.5" | 4 1/2 रेग | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1676FG / M423 | 7 | Ø16mm | 7 | 2 "~ 3.5" | 4 1/2 रेग | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1942 / M223 | 4 | Ø19mm | 4 | 2 "~ 3.5" | 4 1/2 रेग | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | S1365 / S423 | 6 | Ø13mm | 6 | 2 "~ 3.5" | 4 1/2 रेग | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | S1665 / S323 | 6 | Ø16mm | 6 | 2 "~ 3.5" | 4 1/2 रेग | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
९ १/२ ” | S1953FG / S323 | 5 | Ø19mm | 6 | 2 "~ 3.5" | 6 5/8 रजि | 60 ~ 250 | 20 ~ 100 | 30 ~ 40 |
९ १/२ ” | M1664FG / M423 | 6 | Ø16mm | 8 | 2 "~ 3.5" | 6 5/8 रजि | 60 ~ 250 | 20 ~ 110 | 30 ~ 40 |
11 5/8 " | S1653 / S223 | 5 | Ø16mm | 7 | 2.5 "~ 4" | 6 5/8 रजि | 60 ~ 250 | 30 ~ 130 | 30 ~ 60 |
12 1/4 " | M1963GR / M223 | 6 | Ø19mm | 6 | 2.5 "~ 4" | 6 5/8 रजि | 80 ~ 250 | 30 ~ 140 | 28 ~ 70 |
12 1/4 " | M1662GR / M323 | 6 | Ø16mm | 7 | 2.5 "~ 4" | 6 5/8 रजि | 80 ~ 250 | 30 ~ 140 | 28 ~ 70 |
12 1/4 " | M1675GR / M423 | 7 | Ø16mm | 6 | 2.5 "~ 4" | 6 5/8 रजि | 80 ~ 250 | 30 ~ 140 | 28 ~ 70 |
12 1/4 " | S1952C / S323 | 5 | Ø19mm | 7 | 2.5 "~ 4" | 6 5/8 रजि | 80 ~ 250 | 30 ~ 150 | 40 ~ 55 |
१३ ५// " | S1952 / S324 | 5 | Ø19mm | 7 | 2.5 "~ 4" | 6 5/8 रजि | 60 ~ 250 | 20 ~ 110 | 45 ~ 60 |
14 3/4 " | M1952 / M324 | 5 | Ø19mm | 7 | 2.5 "~ 4" | 7 5/8 रजि | 60 ~ 250 | 20 ~ 110 | 45 ~ 60 |
14 3/4 " | S1952 / S324 | 5 | Ø19mm | 7 | 2.5 "~ 4" | 7 5/8 रजि | 60 ~ 250 | 20 ~ 110 | 45 ~ 60 |
16 " | S1952 / S324 | 5 | Ø19mm | 7 | 2.5 "~ 4" | 7 5/8 रजि | 60 ~ 250 | 30 ~ 180 | 45 ~ 70 |
16 " | S1655JA / S324 | 6 | Ø16mm | 9 | 2.5 "~ 4" | 7 5/8 रजि | 60 ~ 250 | 30 ~ 180 | 45 ~ 70 |
17 1/2 " | S1665JA / S324 | 6 | Ø16mm | 9 | 3.5 "~ 5" | 7 5/8 रजि | 60 ~ 250 | 30 ~ 200 | 45 ~ 80 |
17 1/2 " | S1954 / S324 | 5 | Ø19mm | 7 | 3.5 "~ 5" | 7 5/8 रजि | 60 ~ 250 | 30 ~ 200 | 45 ~ 80 |
22 " | S1995CA / S324 | 9 | Ø19mm | 12 | 2.5 "~ 3.5" | 7 5/8 रजि | 60 ~ 250 | 30 ~ 200 | 45 ~ 80 |
