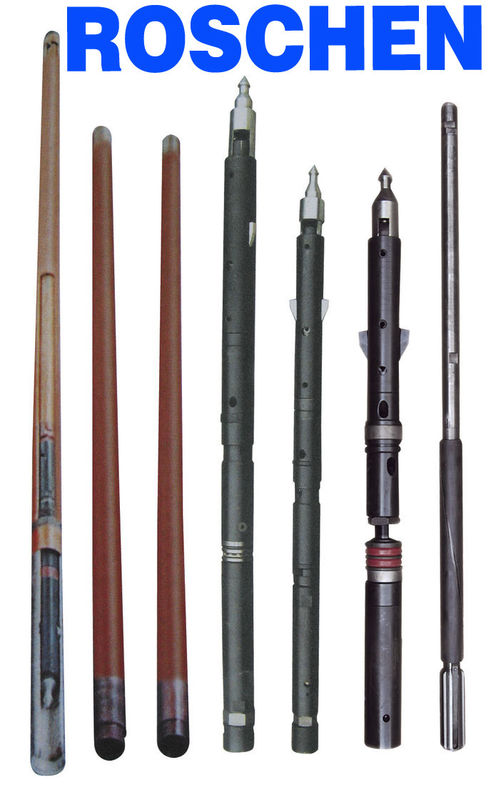

स्प्लिट ट्यूब एनक्यू 3 मुख्यालय पीक्यू 3 के साथ 5 फीट 10 फीट ट्रिपल ट्यूब कोर बैरल असेंबली
स्प्लिट ट्यूब एनक्यू 3 मुख्यालय पीक्यू 3 के साथ वायरलाइन कोर बैरल ट्रिपल ट्यूब कोर बैरल
स्प्लिट ट्यूब एनक्यू 3 मुख्यालय पीक्यू 3 के साथ वायरलाइन कोर बैरल ट्रिपल ट्यूब कोर बैरल 5 फीट, 10 फीट
स्प्लिट ट्यूब एनक्यू 3 मुख्यालय पीक्यू 3 के साथ वायरलाइन कोर बैरल ट्रिपल ट्यूब कोर बैरल
बिक्री के लिए ट्रिपल ट्यूब कोर बैरल का विवरण:
एनक्यू 3 मुख्यालय पीक्यू 3 ट्रिपल कोर बैरल आमतौर पर भू-तकनीकी उद्देश्य के लिए उपयोग किया जाता है, जो नरम संरचनाओं में कोर रिकवरी को अधिकतम करने के लिए डिज़ाइन किया गया है, और इस श्रृंखला कोर बैरल में अच्छी ड्रिलिंग संपत्ति, उच्च बचाव क्षमता और कम खपत के फायदे हैं।
इसमें बाहरी ट्यूब असेंबली और आंतरिक ट्यूब असेंबली होती है। निर्यात-मानक प्लाईवुड बॉक्स का उपयोग इस मुख्यालय श्रृंखला कोर बैरल को पैक करने के लिए किया जाता है।
1. कोर बरेल
कोर बैरल कॉन्फ़िगरेशन और आवेदन:
कोर बैरल असेंबली आंतरिक ट्यूब समूह और बाहरी ट्यूब समूह से बना है।
आंतरिक ट्यूब समूह ड्रिलिंग प्रक्रिया के दौरान मूल नमूना एकत्र करता है और बाहरी ट्यूब समूह से स्वतंत्र होता है।
आंतरिक ट्यूब समूह से बना है:
बाहरी ट्यूब समूह हमेशा छेद के नीचे रहता है और ड्रिलिंग प्रक्रिया के दौरान आंतरिक ट्यूब समूह रखता है।
बाहरी ट्यूब समूह कोर बैरल घटकों के शेष से बना है:
स्प्लिट ट्यूब के साथ डबल ट्यूब कोर बैरल, इस प्रकार के कोर-बैरल ऊपर उल्लिखित समूह के समान समूह होते हैं लेकिन आंतरिक ट्यूब के अंदर रखे गए एक आंतरिक ट्यूब लाइनर या स्प्लिट ट्यूब नामक तीसरी ट्यूब का उपयोग करते हैं।
| शृंखला | आदर्श | ड्रिल बिट (मिमी) | बांट | बाहरी ट्यूब | भीतरी नली | इकाई वजन | |||
| भीतरी व्यास | बाहरी व्यास | बाहरी व्यास | बाहरी व्यास | भीतरी व्यास | बाहरी व्यास | भीतरी व्यास | किलो / सेट | ||
| सीक्यू श्रृंखला कोर बैरल | BQ | 59.5 | 36.5 | 60 | 57.2 | 46 | 42.9 | 38.1 | 45 |
| NQ | 74.6 | 47.6 | 75.8 | 73 | 60.3 | 55.6 | 50 | 65 | |
| मुख्यालय | 95.6 | 63.5 | 96 | 92.1 | 77.8 | 73 | 66.7 | 105 | |
| पी क्यू | 122 | 85 | 122.6 | 118 | 103 | 95.3 | 88.9 | 150 | |
| बोर्ट Longyear कोर बैरल सिस्टम आकार | ||
| आकार | कोर Ø | होले Ø |
| AQTK | 35.5 मिमी (1-3 / 8 इंच) | 48 मिमी (1-7 / 8 इंच) |
| BQ | 36.4 मिमी (1-7 / 16 इंच) | 60 मिमी (2-3 / 8 इंच) |
| BQTK | 40.7 मिमी (1-5 / 8 इंच) | 60 मिमी (2-3 / 8 इंच) |
| NQ | 47.6 मिमी (1-7 / 8 इंच) | 75.7 मिमी (3 इंच) |
| एनक्यूटीके (एनक्यू 2 ") | 50.6 मिमी (2 इंच) | 75.7 मिमी (3 इंच) |
| NQ3 | 45 मिमी (1-3 / 8 इंच) | 75.7 मिमी (3 इंच) |
| मुख्यालय | 63.5 मिमी (2-1 / 2 इंच) | 9 6 मिमी (3-3 / 8 इंच) |
| HQ3 | 61.1 मिमी (2-3 / 8 इंच) | 9 6 मिमी (3-3 / 8 इंच) |
| पी क्यू | 85 मिमी (3-3 / 8 इंच) | 122.6 मिमी (4-7 / 8 इंच) |
| PQ3 | 83 मिमी (3-1 / 4 इंच) | 122.6 मिमी (4-7 / 8 इंच) |
| Atlas Copco कोर बैरल सिस्टम आकार | ||||
| प्रणाली | कोर Ø | होले Ø | ||
| मिमी | में | मिमी | में | |
| ए | 48,0 | 1.89 | 27,0 | 1.06 |
| बी | 59,9 | 2.36 | 36,4 | 1.43 |
| एन | 75,7 | 2.98 | 47,6 | 1.88 |
| एच | 96,1 | 3.78 | 63,5 | 2.5 |
| पी | 122,6 | 4.83 | 85,0 | 3.35 |
