सोने के नमूनों के रिवर्स सर्कुलेशन संग्रह के लिए RC40 RC45 RC50 RC हैमर RC ड्रिलिंग बिट्स
संपीड़ित हवा या गैस लिफ्ट रिवर्स सर्कुलेशन, जिसे संपीड़ित हवा रिवर्स सर्कुलेशन के रूप में भी जाना जाता है, ड्रिलिंग उपकरण को दो भागों में विभाजित किया गया है, ऊपरी भाग एक डबल-वॉल ड्रिल पाइप है, और निचला भाग एक सिंगल-वॉल ड्रिल पाइप (जिसे लाइनर के रूप में भी जाना जाता है) है, जो एक गैस-वाटर मिक्सर (गैस लिफ्ट जॉइंट) से जुड़ा होता है।
रिवर्स सर्कुलेशन ड्रिलिंग सिद्धांत यह है कि संपीड़ित हवा को डबल-वॉल ड्रिल पाइप के अंदर और बाहर के पाइप के बीच के एनुलर चैनल के माध्यम से लगातार एयर-वाटर मिक्सर में भेजा जाता है, ताकि हवा को ड्रिल पाइप में फ्लशिंग तरल के साथ मिलाया जा सके ताकि मिश्रित तरल स्तंभ का अपेक्षाकृत छोटा घनत्व बन सके, और ड्रिल पाइप के बाहर तरल स्तंभ के बीच दबाव अंतर उत्पन्न होता है, और इस दबाव अंतर की क्रिया के तहत एक रिवर्स सर्कुलेशन बनता है, ताकि आंतरिक ड्रिल पाइप में मिश्रित तरल कटिंग को छेद से बाहर ले जाए।
हवा मिश्रण में बुलबुले बढ़ते हुए बाहरी दबाव में क्रमिक कमी के कारण बढ़ते रहते हैं, ताकि हवा मिश्रण की गति तेजी से बढ़ती जाए (संपीड़ित हवा का विस्तार कार्य तरल की गतिज ऊर्जा में परिवर्तित हो जाता है)। इस विधि का उपयोग शुरुआती चरण में नहीं किया जा सकता है, और गैस-वाटर मिक्सर को एक निश्चित गहराई (आमतौर पर छेद की गहराई 25 मीटर से अधिक होती है) तक जाने का इंतजार करना होगा, और पूरे पाइपलाइन के अंदर और बाहर तरल स्तंभ के बीच दबाव अंतर रिवर्स सर्कुलेशन बनाने के लिए पर्याप्त हो सकता है। जब तक एयर कंप्रेसर का दबाव पर्याप्त है, इस विधि के लिए छेद की गहराई की कोई सीमा नहीं है।
| रोशेन रिवर्स सर्कुलेशन हैमर विनिर्देश | |||||||||
| हथौड़े का आकार | हथौड़ा | बिट शैंक | रोशेन कोड | छेद रेंज (मिमी) | बाहरी व्यास (मिमी) | लंबाई (बिट के बिना) मिमी | वजन (एन.डब्ल्यू.) किलोग्राम | कनेक्शन थ्रेड | कार्यशील दबाव |
| 3" | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3“ रेमेट | 1.0-3.0Mpa |
| 3" | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3“ रेमेट | 1.0-3.0Mpa |
| 4 1/2" | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3.5"-4" रेमेट 4" मेट्ज़के | 1.0-3.0Mpa |
| 4 1/2" | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3.5"-4" रेमेट 4" मेट्ज़के | 1.0-3.0Mpa |
| 5" | RE040 | RE040 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3.5"-4" रेमेट 4" मेट्ज़के | 1.0-3.0Mpa |
| 5" | RE542 | RE542 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3.5"-4" रेमेट 4" मेट्ज़के | 1.0-3.0Mpa |
| 5" | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3.5"-4" रेमेट 4" मेट्ज़के | 1.0-3.0Mpa |
| 5" | RE545 | RE545 | ROS RC 50 | 122-135 | 117.5 | 1261 | 65 | 4"-4.5"रेमेट 4"-4.5" मेट्ज़के | 1.5-3.5Mpa |
| 5 1/2" | RE547 | RE547 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5"रेमेट 4.5" मेट्ज़के | 1.5-3.5Mpa |
| 5 1/2" | RE052 | RE052 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5"रेमेट 4.5" मेट्ज़के | 1.5-3.5Mpa |
| 5 3/4" | RE054 | RE054 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5"रेमेट 4.5" मेट्ज़के | 1.5-3.5Mpa |
| 5 3/4" | RE140 | RE140 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5"रेमेट 4.5" मेट्ज़के | 1.5-3.5Mpa |
| 5" | PR40 | PR40 | ROS RC 50 | 124-142 | 120.5 | 1362 | 80.5 | 3.5"-4.5" रेमेट 3.5"-4.5" मेट्ज़के | 1.5-3.5Mpa |
| 5 1/2" | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68.5 | 4"-4.5"रेमेट 4"-4.5" मेट्ज़के | 1.5-3.5Mpa |
| 5 1/2" | PR52R | PR52/PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | 4"-4.5"रेमेट 4"-4.5" मेट्ज़के | 1.5-3.5Mpa |
| 5 1/2" | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84.5 | 4.5"रेमेट 4.5" मेट्ज़के | 1.5-3.5Mpa |
| 6" | MX5456 | MX5456 | ROS RC 60 | 136-150 | 132 | 1362 | 90 | 4.5"रेमेट 4.5" मेट्ज़के | 1.5-3.5Mpa |
| 6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | अनुरोध के अनुसार | 1.5-3.5Mpa |
| 8" | RC82/RC82R | RC82/RC82R | ROS RC 80 | 190-250 | 180 | 1395 | 185 | अनुरोध के अनुसार | 1.5-3.5Mpa |
| 10" | RC100/RC100R | RC100/RC100R | ROS RC 100 | 250-370 | 240 | 1528 | 328 | अनुरोध के अनुसार | 1.5-3.5Mpa |
| 12" | RC120/RC120R | RC120/RC120R | ROS RC 120 | 280-420 | 278 | 1560 | 350 | अनुरोध के अनुसार | 1.5-3.5Mpa |
| टिप्पणियाँ: | |||||||||
| मेट्ज़के, रेमेट, DR115, ARD, मैट्रिक्स थ्रेड उपलब्ध है! | |||||||||
| RC हैमर के किसी भी विशेष प्रकार के शैंक अनुरोधों द्वारा उपलब्ध होंगे। | |||||||||
| रिवर्स सर्कुलेशन (RC) बिट्स विनिर्देश | ||||
| RC बिट्स का आकार | मॉडल | बिट व्यास | वजन | रोशेन मॉडल |
| मिमी (इंच) | किलोग्राम (एलबीएस) | RC हैमर | ||
| 3" | RE531 | 86-102 (3 3/8-4) | 4-4.5 (9-10) | ROS RC 35 |
| RE035 | 86-102 (3 3/8-4) | 4-4.5 (9-10) | ROS RC 35 | |
| 4"~4 1/2" | RE540 | 111-121 (4 3/8-4 3/4) | 11-15 (24-33) | ROS RC 40 |
| RE004 | 114-121 (4 1/2-4 3/4) | 11-16 (24-33) | ROS RC 45 | |
| 5" | RE542 | 114-133 (4 1/2-5 1/4) | 11-16 (24-35) | ROS RC 50 |
| RE543 | 121-133 (4 3/4-5 1/4) | 12-16 (26-35) | ROS RC 50 | |
| RE545 | 123-140 (4 7/8-5 1/2) | 12-16 (26-35) | ROS RC 50 | |
| RE040 | 127-137 (5-5 3/8) | 16-18 (35-39) | ROS RC 50 | |
| 5"~5 1/2" | RE052 | 133-143 (5 1/4-5 5/8) | 16-18 (35-39) | ROS RC 55 |
| RE547 | 133-146 (5 1/4-5 3/4) | 16-18 (35-39) | ROS RC 55 | |
| RE052 | 133-143 (5 1/4-5 5/8) | 16-18 (35-39) | ROS RC 55 | |
| 5 1/2"~5 3/4" | RE054 | 137-146 (5 3/8-5 3/4) | 17-19 (37-41) | ROS RC 55 |
| RE140 | 137-146 (5 3/8-5 3/4) | 17-19 (37-41) | ROS RC 55 | |
| टिप्पणियाँ: | ||||
| RC बिट का कोई भी विशेष आकार उपलब्ध है! | ||||
| RC हैमर के किसी भी विशेष प्रकार के शैंक अनुरोधों द्वारा उपलब्ध होंगे। | ||||
विशेषताएँ:
RC40, RC45, RC50:
अर्थ: आवरण व्यास (मिलीमीटर में)।
कार्य: ये बोरहोल को लाइन करने और ढहने से रोकने के लिए उपयोग किए जाने वाले अस्थायी स्टील आवरण का बाहरी व्यास निर्दिष्ट करते हैं।
आकार: RC40 = ~40mm, RC45 = ~45mm, RC50 = ~50mm। (वास्तविक आंतरिक/बाहरी व्यास निर्माता के अनुसार थोड़ा भिन्न होता है)।
RC हैमर:
अर्थ: RC सिस्टम के अंदर उपयोग किया जाने वाला डाउन-द-होल (DTH) हैमर।
कार्य: एक वायवीय (संपीड़ित हवा) संचालित हथौड़ा जो चट्टान को तोड़ने के लिए प्रहारक बल प्रदान करता है। यह ड्रिलिंग बिट के ठीक पीछे बैठता है।
संगतता: RC हथौड़े विशिष्ट आवरण आकारों के अंदर फिट होने के लिए डिज़ाइन किए गए हैं (उदाहरण के लिए, एक RC40 हथौड़ा RC40 आवरण के अंदर फिट होता है, एक RC50 हथौड़ा RC50 आवरण के अंदर)।

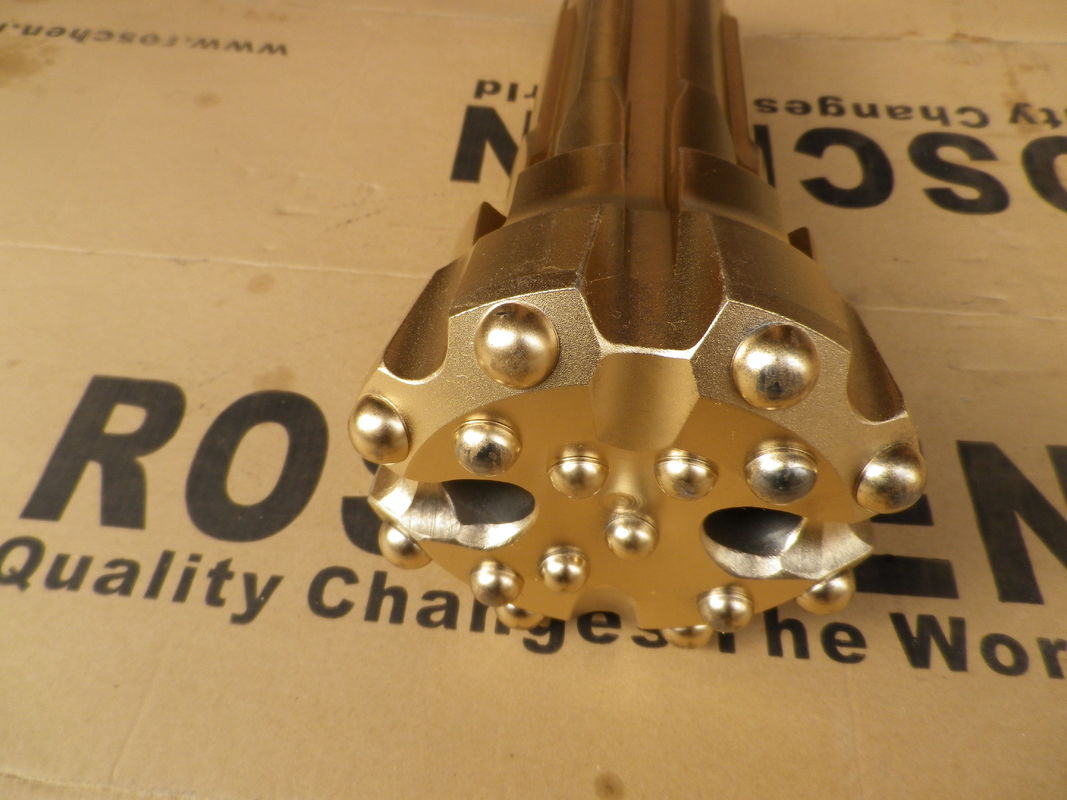

RC ड्रिलिंग बिट:
अर्थ: RC हैमर और आवरण प्रणाली के साथ उपयोग के लिए विशेष रूप से डिज़ाइन किया गया ड्रिल बिट।
कार्य: RC हैमर के सामने से जुड़ता है। यह चट्टान को काटता/तोड़ता है और आमतौर पर आवरण की तुलना में बड़ा व्यास होता है।
डिज़ाइन: कटिंग को ड्रिल स्ट्रिंग/आवरण और बोरहोल की दीवार के बीच के एनुलस में वापस उड़ाने की अनुमति देने के लिए बड़े फ्लशिंग पोर्ट की सुविधाएँ। बिट का गेज (बाहरी व्यास) उस आवरण के आंतरिक व्यास को साफ करने के लिए डिज़ाइन किया गया है जिसके साथ इसका उपयोग किया जाता है।
वे एक साथ कैसे काम करते हैं:
RC हैमर (उदाहरण के लिए, RC50 आवरण के लिए आकार) ड्रिल स्ट्रिंग से जुड़ा होता है।
RC ड्रिलिंग बिट (उदाहरण के लिए, RC50 आवरण के लिए आकार) हथौड़े के सामने से जुड़ा होता है।
यह असेंबली आवरण (उदाहरण के लिए, RC50) के अंदर घूमती है।
संपीड़ित हवा हथौड़े को शक्ति देती है, बिट को चट्टान को तोड़ने के लिए चलाती है।
वही हवा चट्टान की कटिंग को बोरहोल एनुलस (आवरण के बाहर) तक उड़ा देती है।
छेद को सहारा देने के लिए आवरण को बिट के पीछे आगे बढ़ाया जाता है (आमतौर पर संचालित या कंपन)।
संक्षेप में:
RC40/RC45/RC50: आवरण आकार (व्यास) निर्दिष्ट करें।
RC हैमर: प्रहारक उपकरण जो उस विशिष्ट आवरण आकार के अंदर फिट बैठता है।
RC ड्रिलिंग बिट: काटने का उपकरण हथौड़े से जुड़ा होता है, जिसे उस विशिष्ट आवरण/हथौड़े के आकार के साथ काम करने के लिए डिज़ाइन किया गया है।
ये घटक चुनौतीपूर्ण जमीनी परिस्थितियों में कुशल, स्थिर ड्रिलिंग के लिए डिज़ाइन की गई एक प्रणाली का हिस्सा हैं जहां छेद ढहने का जोखिम होता है।
