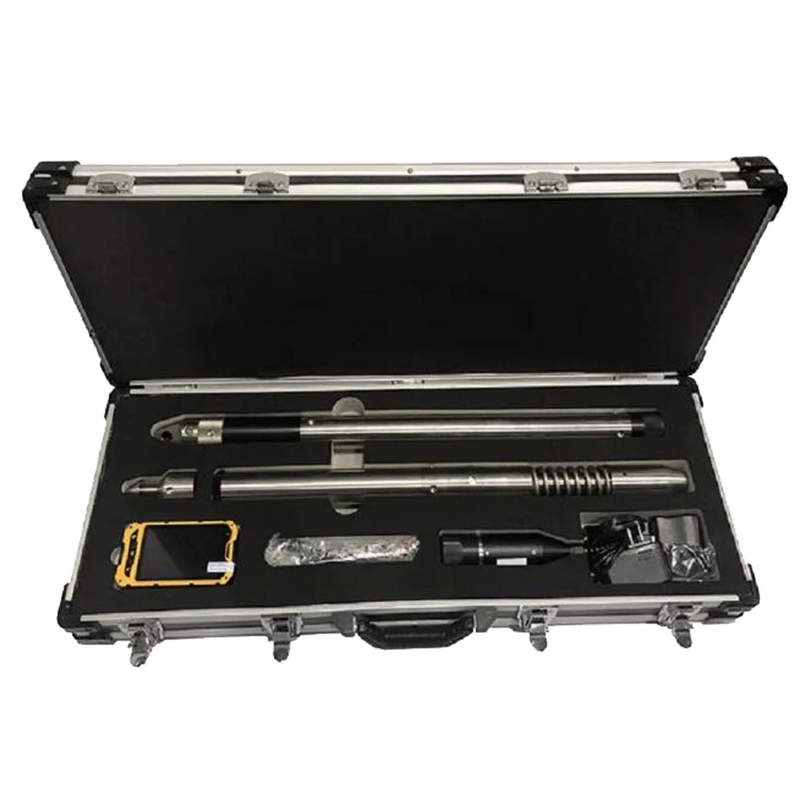

बोरहोल ड्रिलिंग के लिए Ns-DMA/B इलेक्ट्रॉनिक इंक्लिनोमीटर ±0.1° सटीकता

Ns-DMA/B झुकाव कोण, बोरहोल ड्रिलिंग के अभिविन्यास को मापने के लिए इलेक्ट्रॉनिक इंक्लिनेमीटर

Ns-DMA/B इलेक्ट्रॉनिक इंक्लिनेमीटर

उत्पाद विवरण
NS-DMA/B इलेक्ट्रॉनिक इंक्लिनेमीटर

1.1 कार्य और अनुप्रयोग

ड्रिलिंग छेद के अंत में या ड्रिलिंग करते समय एक विशिष्ट स्थिति में झुकाव कोण, चुंबकीय ऑपरेटिंग फेस का अभिविन्यास और उच्च साइड ऑपरेटिंग फेस का अभिविन्यास मापना।

पेट्रोलियम, कोयला खदान, सिंचाई स्थापना के क्षेत्र में कुएं-छेद ड्रिलिंग के सर्वेक्षण के लिए व्यापक रूप से लागू किया जाता है।

1.2 विशेषताएं


Ø विभिन्न परिचालन उद्देश्यों के लिए:
विभिन्न बाहरी सुरक्षा उपकरणों से लैस होने के बाद, निलंबन माप या स्व-तैराकी माप दोनों के लिए विभिन्न सर्वेक्षण उद्देश्यों को पूरा करना।
Ø उच्च परिशुद्धता और विश्वसनीयता:
इंक्लिनेमीटर के मुख्य भाग के रूप में, एक शॉकप्रूफ एक्सेलेरोमीटर के साथ त्वरण सेंसर में उच्च रैखिकता, कम तापमान बहाव और अच्छी पुनरावृत्ति आदि की विशेषताएं हैं।
Ø बिजली-बंद सुरक्षा:
झटकों या दबावों के कारण बिजली की विफलता के परिणामस्वरूप परिचालन व्यवधान या डेटा हानि नहीं होगी।
Ø गतिशील प्रदर्शन:
या तो गतिशील या स्थिर प्रदर्शन में उत्कृष्ट डेटा एकत्रण और प्रसंस्करण।
Ø झटके और प्रभाव-प्रतिरोध:
बाहरी मल्टी-वाइब्रेट-रेसिस्ट बफर, रेडियल और अक्षीय दोनों।
Ø कम तापमान वातावरण उपयुक्त: -40ºC पर सामान्य प्रदर्शन
Ø गहरे कुएं की माप:
गर्मी इन्सुलेशन रक्षक से लैस, 250ºC पर सामान्य काम कर रहा है, 125MPa के तहत


1.3 विशिष्टता:

Ф32 और Ф27




1.4 कार्य करने की स्थिति:

तापमान:-40ºC~125ºC(अधिकतम। गर्मी इन्सुलेशन रक्षक के साथ 250ºC);

शॉक प्रतिरोध: ≤4.5g,10~100Hz

प्रभाव प्रतिरोध: ≤2000g, 0.5ms


2. तकनीकी पैरामीटर

अन्य पैरामीटर

वोल्टेज: DC6V~DC8V
बिजली: DC5V के तहत, स्टैंड-बाय स्थिति≤30mA, डेटा-कलेक्टिंग ≤150mA
तापमान: -40~125ºC
प्रभाव प्रतिरोध: 2000g, 0.5ms।
शॉक प्रतिरोध: 10g, 20~100Hz।
गतिशील प्रदर्शन: जब कंपन त्वरण 3g है, आवृत्ति 20Hz है, संभावित झुकाव त्रुटि: ≤0.2°स्थिर माप की तुलना में।
विलंब की सीमा: 1~99min, न्यूनतम 1min;
अंतराल गुंजाइश: 1~99sec, न्यूनतम 1sec(केवल मल्टी-शॉट के लिए)
अधिकतम नमूनाकरण: 3600 अंक (केवल मल्टी-शॉट के लिए)
लगातार काम करने का समय: मिनट 20 घंटे (केवल मल्टी-शॉट के लिए)

3. रिचार्जेबल बैटरी बैरल

सिंगल शॉट के लिए

वोल्टेज आउटपुट: DC7.2V।
बिजली आउटपुट: ≥500mAh
कार्य तापमान: -40~125ºC
चार्ज या डिस्चार्ज समय: ≥800 बार
चार्जिंग समय: 2~4H
डिस्चार्जिंग समय: ≥30min

मल्टी शॉट्स के लिए

वोल्टेज आउटपुट: DC6V
बिजली आउटपुट: ≥2000mAh
कार्य तापमान: -40~125ºC
चार्ज या डिस्चार्ज समय: ≥800 बार
चार्जिंग समय: 16~17H
डिस्चार्जिंग समय: ≥12h
