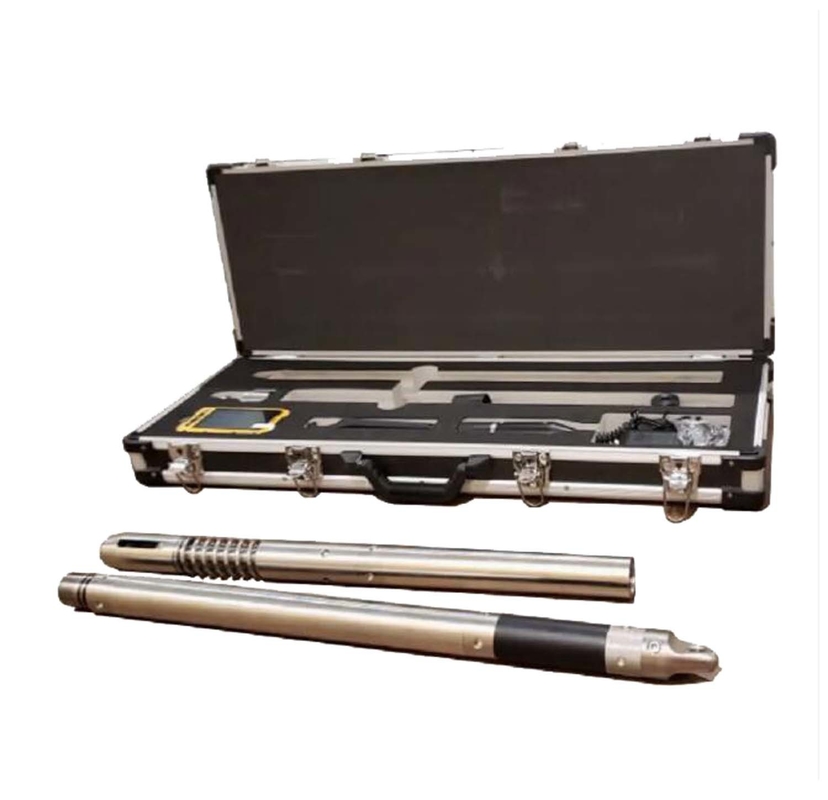

कम लागत वाला सिंगल और मल्टी शॉट इंक्लाइनोमीटर ±0.2° ड्रिलिंग छेदों के लिए

कम लागत वाला सिंगलशॉट और मल्टीशॉट इनक्लिनोमीटर

ड्रिलिंग छेद के कोर ओरिएंटेशन के लिए कम लागत वाला सिंगल शॉट और मल्टी शॉट इनक्लिनोमीटर

RS-SMLT-01 (0~180°±0.2°)
1. झुकाव: ±0.2°;
2. अज़ीमुथ: ±1.0°;
3. टूल फेस: ±0.5°।

RS-SMLT-01 कम लागत वाला सिंगलशॉट और मल्टीशॉट इनक्लिनोमीटर


परिचय

RS-SMLT-01 कम लागत वाला सिंगलशॉट और मल्टीशॉट इनक्लिनोमीटर का उपयोग ड्रिलिंग छेद के अंत में या ड्रिलिंग करते समय एक विशिष्ट स्थिति में झुकाव कोण, अज़ीमुथ कोण, चुंबकीय ऑपरेटिंग फेस का ओरिएंटेशन और हाई साइड ऑपरेटिंग फेस के ओरिएंटेशन को मापने के लिए किया जाता है।

इसका व्यापक रूप से पेट्रोलियम, कोयला खदान और सिंचाई स्थापना के क्षेत्रों में कुएं-छेद ड्रिलिंग के सर्वेक्षण के लिए उपयोग किया जाता है।

विशेषताएँ

1. विभिन्न परिचालन उद्देश्यों के लिए:

विभिन्न सर्वेक्षण उद्देश्यों को पूरा करना या तो निलंबन माप के लिए या स्व-तैराकी माप के लिए एक बार विभिन्न बाहरी सुरक्षा उपकरणों से लैस होने पर

2. उच्च परिशुद्धता और विश्वसनीयता:

इनक्लिनोमीटर के मुख्य भाग के रूप में, एक शॉकप्रूफ एक्सेलेरोमीटर के साथ त्वरण सेंसर में उच्च रैखिकता, कम तापमान बहाव और अच्छी पुनरावृत्ति आदि की विशेषताएं हैं।

3. बिजली बंद सुरक्षा:

झटकों या दबावों के कारण बिजली की विफलता के परिणामस्वरूप परिचालन व्यवधान या डेटा हानि नहीं होगी।

4. गतिशील प्रदर्शन:

या तो गतिशील या स्थिर प्रदर्शन में उत्कृष्ट डेटा एकत्रण और प्रसंस्करण।

5. झटके और प्रभाव प्रतिरोध:

बाहरी मल्टी-वाइब्रेट-रेसिस्ट बफर, रेडियल और अक्षीय दोनों।

6. कम तापमान वातावरण उपयुक्त:

-40℃ पर सामान्य प्रदर्शन

7. गहरे कुएं की माप:

गर्मी इन्सुलेशन रक्षक से लैस, 250℃ पर सामान्य काम करना, 125 एमपीए के तहत

विशेष विवरण

व्यास: Ф32 और Ф27

झुकाव: 0~180°±0.2°

अज़ीमुथ: 0~360° ±1.0° (कुएं का झुकाव ≥6°)

हाई साइड ऑपरेटिंग फेस: 0～360°±0.5° (कुएं का झुकाव ≥6°)

चुंबकीय ऑपरेटिंग फेस: 0～360°±1.0° (कुएं का झुकाव ≤8°)

विलंब सीमा: 1~99min, न्यूनतम 1min

अंतराल सीमा: 1~99sec, न्यूनतम 1sec (केवल मल्टी-शॉट के लिए)

अधिकतम नमूनाकरण: 3600 अंक (केवल मल्टी-शॉट के लिए)

लगातार काम करने का समय: न्यूनतम 20 घंटे (केवल मल्टी-शॉट के लिए)

शॉक प्रतिरोध: ≤4.5 ग्राम, 10~100Hz

प्रभाव प्रतिरोध: ≤2000 ग्राम, 0.5ms

वोल्टेज: DC6V~DC8V

वर्तमान: DC5V के तहत, स्टैंड-बाय स्थिति ≤30 mA, डेटा-कलेक्टिंग ≤150 mA

तापमान: -40℃~125℃ (गर्मी इन्सुलेशन रक्षक के साथ अधिकतम 250℃)



रिचार्जेबल बैटरी


सिंगल शॉट के लिए


वोल्टेज आउटपुट: DC 7.2V।

बिजली आउटपुट: ≥500mAh

कार्य तापमान: -40~125℃

चार्ज या डिस्चार्ज समय: ≥800 बार

चार्जिंग समय: 2~4H

डिस्चार्जिंग समय: ≥30min

मल्टी शॉट्स के लिए

वोल्टेज आउटपुट: DC6V

बिजली आउटपुट: ≥2000mAh

कार्य तापमान: -40~125℃

चार्ज या डिस्चार्ज समय: ≥800 बार

चार्जिंग समय: 16~17H

डिस्चार्जिंग समय: ≥12h
