मिट्टी परीक्षण के लिए U100 सैंपलिंग सिस्टम, U100 सैंपलर
मृदा परीक्षण के लिए U100 सैम्पलर
U100 सैंपलिंग सिस्टम, U100 सैंपलर
U100 (U4) और U70 सैम्पलर - अधिकांश मिट्टी और कुछ कमजोर चट्टानों में अबाधित नमूने प्राप्त करने के लिए उपयोग किया जाता है।U100 नमूना नाममात्र 100 मिमी (4") व्यास नमूना देता है और U70 नाममात्र 70 मिमी व्यास नमूना देता है।

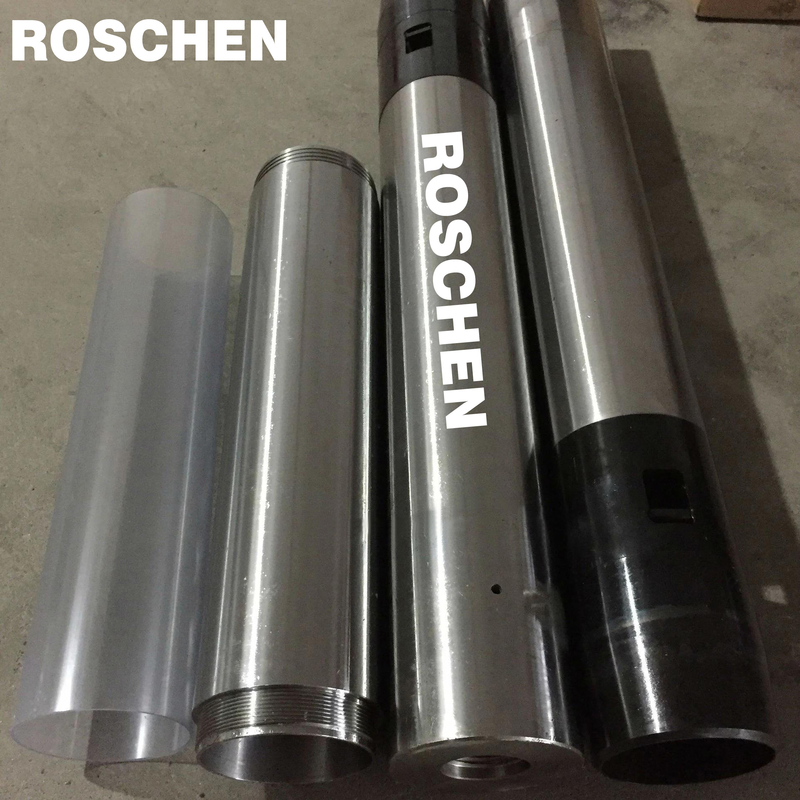

U100 सैंपलिंग सिस्टम
Roschen U100 सैम्पलिंग सिस्टम उपकरण को अधिकांश मिट्टी और कुछ कमजोर चट्टानों जैसे चाक और मार्ल में अबाधित नमूने प्राप्त करने के लिए डिज़ाइन किया गया है।नमूना लगभग 450 मिमी (18 ") लंबा, नाममात्र 100 मिमी (4") व्यास वाली मिट्टी का कोर बनाता है।
संलग्न कटिंग शू के साथ सैंपल ट्यूब को स्लाइडिंग हैमर के माध्यम से जमीन में गाड़ दिया जाता है।
एक ड्राइव हेड (या बेल हाउसिंग) स्लाइडिंग हैमर और सैंपल ट्यूब के बीच फिट बैठता है और इसमें एक "ओवरड्राइव स्पेस" और एक बॉल वाल्व होता है।गेंद वाल्व हवा को छोड़ने की अनुमति देता है क्योंकि ट्यूब को जमीन में चलाया जाता है।
U100 नमूनाकरण प्रणाली के दो प्रकार आम उपयोग में हैं:
मानक प्रणाली
स्टील या एल्युमिनियम सैंपल ट्यूब, कटिंग शूज़ और वैकल्पिक कोरकेच कटिंग शूज़ केस-हार्ड होते हैं और इनमें एक सादा या दाँतेदार किनारा हो सकता है।नमूना ट्यूबों को फिट करने के लिए प्लास्टिक या मिश्र धातु के सिरे उपलब्ध हैं और नमूनों के दीर्घकालिक भंडारण के लिए एक विशेष सीलिंग वैक्स का उपयोग किया जाता है।
प्लास्टिक लाइनर प्रणाली
एक स्टील बॉडी ट्यूब से मिलकर बनता है, जिसमें एक बदली प्लास्टिक लाइनर संलग्न होता है।सादे या दाँतेदार कटिंग शूज़ बॉडी ट्यूब के आधार पर संलग्न होते हैं, और एक वैकल्पिक कोरकैचर और स्पेसर रिंग (जब एक कोरकैचर का उपयोग किया जाता है) की आवश्यकता होती है।प्लास्टिक लाइनर्स को फिट करने के लिए प्लास्टिक एंड कैप्स उपलब्ध हैं।
हालांकि प्लास्टिक लाइनर्स का उपयोग करने से नमूनों को प्राप्त करने और संग्रहीत करने की कुल लागत कम हो जाती है, काटने वाला जूता आवश्यक रूप से मोटा होता है और इस प्रकार मानक प्रणाली की तुलना में नमूना काफी अधिक परेशान होता है।
दोनों प्रणालियों के लिए कनेक्टर्स श्रृंखला में एक साथ दो या दो से अधिक नमूना ट्यूबों में शामिल होने के लिए उपलब्ध हैं।
| U100 सैम्पलर सिस्टम संरचनाएं | ||
| अधिकतम आयुध डिपो (मिमी) | 118.6 | |
| न्यूनतम आईडी (मिमी) | 104.4 | |
| क्षेत्र अनुपात | 29% | |
| वस्तु | विवरण | |
| 1 | नमूना ट्यूब-एल्यूमीनियम | |
| 1 | नमूना ट्यूब-स्टील | |
| 2 | कोर पकड़ने वाला | |
| 3 | जूता काटना | |
| 4 | सैम्पलर ट्यूब के लिए प्लास्टिक एंड कैप | |
| 5 | प्लास्टिक कोर लाइनर | |
