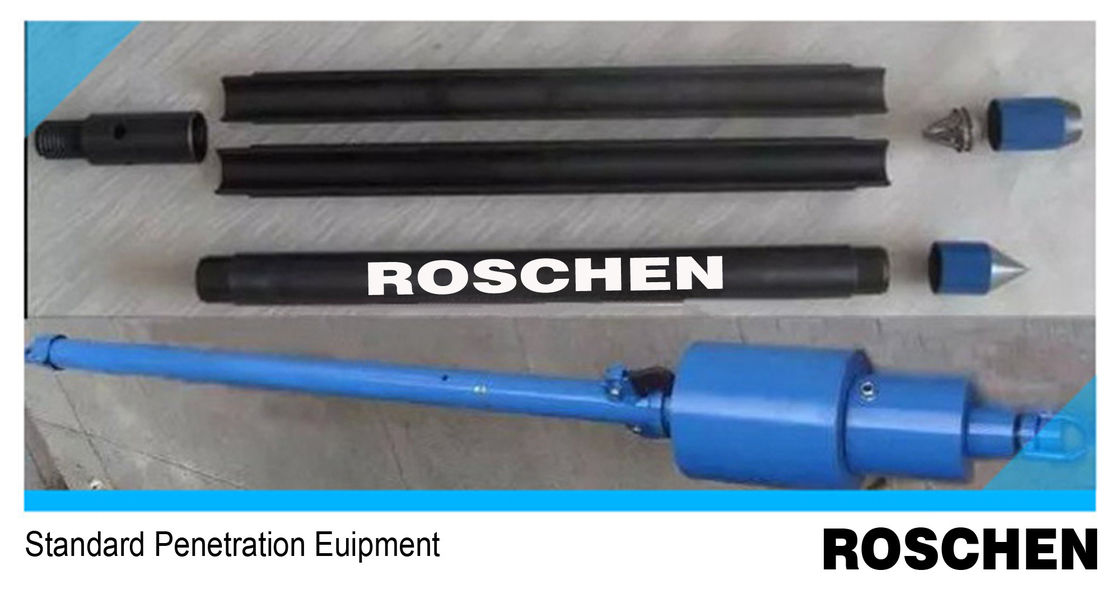

एसपीटी रॉयंड स्पून सैम्पलर के लिए रॉयंड स्पून विधानसभा

एस.पी.टी. रोयोंड पुन एसी

स्प्लिट चम्मच नमूनाकरण


एस.पी.टी. रोयोंड पून असेंबली

रेमंड स्पून नमूना


मानक रेयमंड चम्मच स्प्लिट ट्यूब असेंबली 50.8 मिमी O.D. x 36 मिमी I.D. केवल स्प्लिट ट्यूब की लंबाई 610 मिमी है। कुल लंबाई 852 मिमी है

कुल वजन 7 किलो है।


EN8 से निर्मित काटने वाले जूते को विशेष रूप से केस-हार्ड और टेंपर किया जाता है ताकि इष्टतम पहनने के प्रतिरोध (+/- 52 HRC) दिया जा सके। जूते के अंदर प्लास्टिक रेत जाल या रिटेनर टोकरी होती है।

शीर्ष पर मानक धागा BWY, BW, BWJ बॉक्स है।

एसपीटी हथौड़ा


एसपीटी हथौड़ा मानक पैठ परीक्षण (एसपीटी) या शंकु पैठ परीक्षण (सीपीटी) के लिए आवश्यक स्प्लिट ट्यूब सैम्पलर या शंकु विधानसभा को चलाने के लिए डिज़ाइन किया गया है।

हथौड़ा में 63.5 किलोग्राम वजन का एक स्लाइडिंग वेट होता है, जिसमें पिकअप और ऑटो-ट्रिपिंग तंत्र होता है जो यह सुनिश्चित करता है कि वजन में 750 मिमी की मुफ्त गिरावट हो।

आंतरिक शाफ्ट एक मार्गदर्शक के रूप में कार्य करता है जो वजन को न्यूनतम प्रतिरोध के साथ गिरने की अनुमति देता है और यह सुनिश्चित करता है कि वजन एविल को चौकोर रूप से हिट करता है।

कुंडल के आधार में एक बी-बॉक्स कनेक्शन है, और एक बी-पिन-बी-वाई-वाई पिन युग्मन के साथ आपूर्ति की जाती है।

हथौड़ा एक सुरक्षा क्रॉस बोल्ट के साथ आपूर्ति की जाती है जो हथौड़ा उपयोग में नहीं होने पर या परिवहन के दौरान स्लाइडिंग बाहरी आस्तीन को आंतरिक गाइड रॉड पर सुरक्षित करता है।

हथौड़ा की कुल लंबाई 2320 मिमी है (बिना युग्मन के) और 3070 मिमी जब विस्तारित (बिना युग्मन के) है। पूर्ण हथौड़ा का कुल वजन 130 किलोग्राम है।

1आँख उठाना
2. बाहरी ट्यूब
3वसंतों के साथ पालों को उठाना
4ड्राइव वजन
5मार्गदर्शक छड़ी
6. कुंडली
7सुरक्षा बोल्ट
