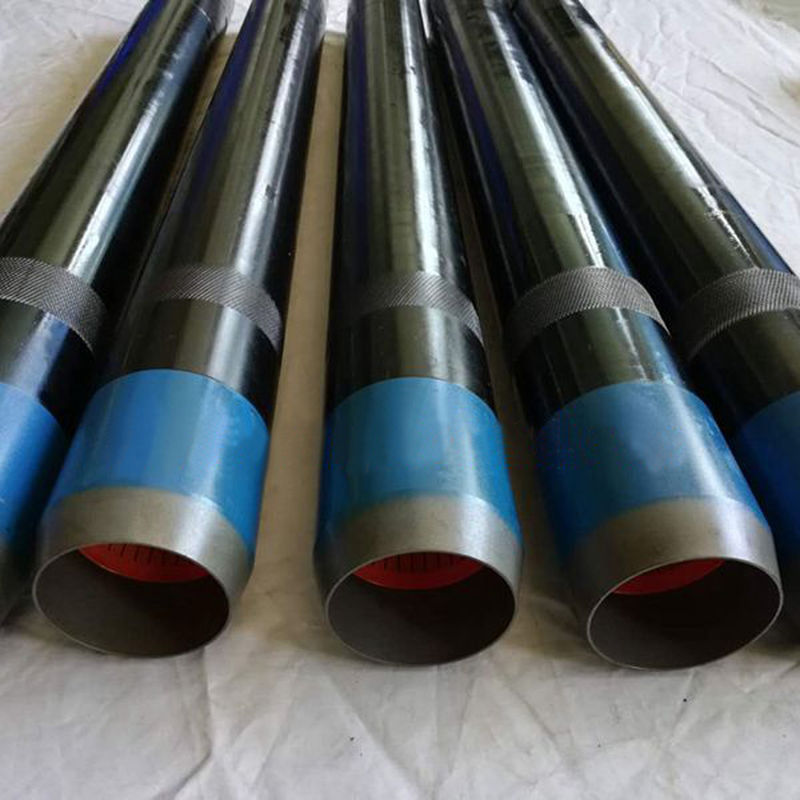

एसपीटी स्प्लिट ट्यूब सैंपलर

मानक प्रवेश परीक्षण (एसपीटी) उपकरण जिसमें स्वचालित ट्रिप हैमर, ड्राइव रॉड और विभिन्न प्रकार के स्प्लिट ट्यूब सैंपलर शामिल हैं।

एसपीटी स्प्लिट ट्यूब सैंपलर को BS 1377: भाग 9: 1990 और ASTM मानकों के अनुसार मानक प्रवेश परीक्षण (एसपीटी) करने के लिए डिज़ाइन किया गया है। टॉप बॉल वाल्व एडाप्टर, स्प्लिट स्पून की जोड़ी, और ओपन एसपीटी शू एक स्प्लिट ट्यूब सैंपलर को पूरा करते हैं। स्टील से बना एक बास्केट रिटेनर भी सैंपलर के लिए एक विकल्प के रूप में उपलब्ध है। बॉल वाल्व एडाप्टर नमूने को बोरहोल से निकालने पर सैंपलर से बाहर निकलने से रोकता है। एसपीटी (सी) परीक्षण बजरी और ढीली सामग्री में करने के लिए 60 डिग्री नाक शंकु या 60 डिग्री बिंदु के साथ लंबी ठोस छड़ उपलब्ध है। टॉप एडाप्टर पर स्क्रू कनेक्शन ड्रिल रॉड के प्रकार पर निर्भर करता है जिसका उपयोग सैंपलर को चलाने के लिए किया जा रहा है। सबसे अधिक इस्तेमाल की जाने वाली रॉड 1-1/2″ B.S. Whitworth, NWY रॉड, BW या AW हैं।

मानक स्प्लिट ट्यूब सैंपलर 2″ (50.8 मिमी) OD x 1-3/8″ (34.9 मिमी) ID x 18″ (457 मिमी) / 24″ (610 मिमी) लंबा है। भारी ड्राइविंग स्थितियों के लिए, हेवी-ड्यूटी “टफ्लॉक” डिज़ाइन उपलब्ध है।

सैंपलर की स्प्लिट ट्यूब में एक पीवीसी कोरलाइनर होता है जिसे नमूने को नमूनाकरण के दौरान बनाए रखने और प्रयोगशाला में ले जाने के बाद नमूने की रक्षा करने के लिए डिज़ाइन किया गया है।

घटक (एसपीटी स्प्लिट ट्यूब सैंपलर असेंबली):

1. बॉल वाल्व एडाप्टर

2. स्प्लिट ट्यूब
3. बास्केट रिटेनर-प्लास्टिक
4. कटिंग शू
5. प्लास्टिक लाइनर कैप (विकल्प)
6. प्लास्टिक लाइनर (विकल्प)
