U100 नमूना प्रणाली, U100 नमूने
U100 (U4) और U70 सैम्पलर - अधिकांश मिट्टी और कुछ कमजोर चट्टानों में अविक्षोभित नमूने प्राप्त करने के लिए उपयोग किया जाता है।U100 नमूना नाममात्र 100 मिमी (4") व्यास का नमूना देता है और U70 नाममात्र 70 मिमी व्यास का नमूना देता है।
U100 सैम्पलिंग सिस्टम
यह उपकरण अधिकांश मिट्टी और कुछ कमजोर चट्टानों जैसे चाक और मार्ल में अबाधित नमूने प्राप्त करने के लिए डिज़ाइन किया गया है।नमूना नाममात्र 100 मिमी (4") व्यास वाली मिट्टी की कोर, लगभग 450 मिमी (18") लंबी बनाता है।
कटिंग शू के साथ सैंपल ट्यूब को स्लाइडिंग हैमर के माध्यम से जमीन में गाड़ दिया जाता है।
एक ड्राइव हेड (या बेल हाउसिंग) स्लाइडिंग हैमर और सैंपल ट्यूब के बीच फिट बैठता है और इसमें एक "ओवरड्राइव स्पेस" और एक बॉल वाल्व होता है।बॉल वाल्व ट्यूब को जमीन में धकेलने पर हवा को निकलने की अनुमति देता है।
दो प्रकार की U100 नमूना प्रणाली आम उपयोग में हैं:
मानक प्रणाली
इसमें एक स्टील या एल्युमीनियम सैंपल ट्यूब, कटिंग शू और वैकल्पिक कोरकैच कटिंग शूज़ होते हैं, जो केस-कठोर होते हैं और इनमें सादा या दाँतेदार किनारा हो सकता है।नमूना ट्यूबों को फिट करने के लिए प्लास्टिक या मिश्र धातु अंत कैप उपलब्ध हैं और नमूनों के दीर्घकालिक भंडारण के लिए एक विशेष सीलिंग वैक्स का उपयोग किया जाता है।
प्लास्टिक लाइनर प्रणाली

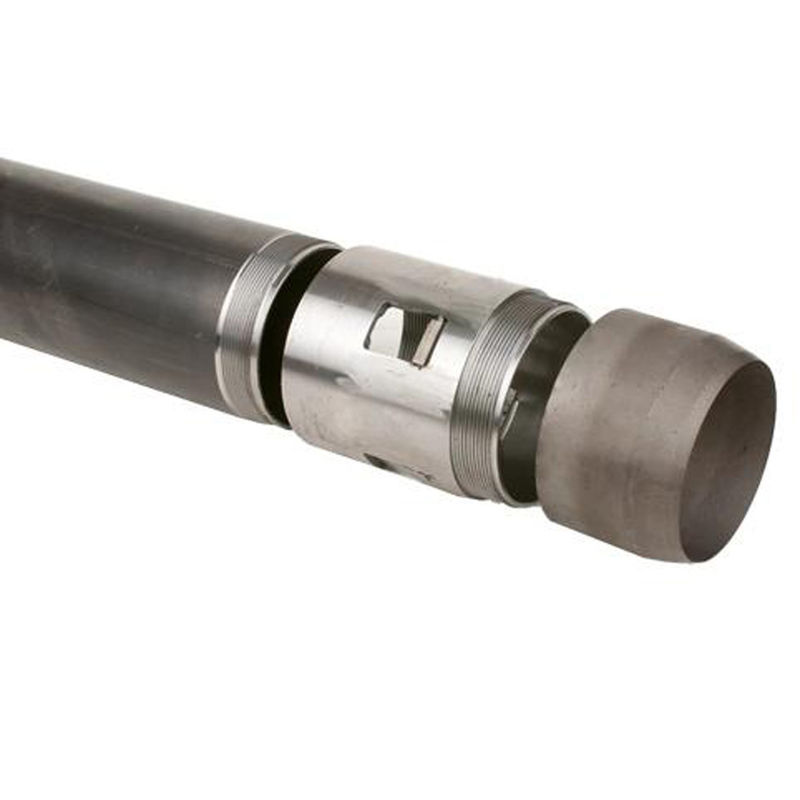

इसमें एक स्टील बॉडी ट्यूब होती है, जो एक बदली जाने योग्य प्लास्टिक लाइनर से घिरी होती है।सादे या दाँतेदार कटिंग जूते बॉडी ट्यूब के आधार पर जुड़े होते हैं, और एक वैकल्पिक कोरकैचर और स्पेसर रिंग (जब कोरकैचर का उपयोग किया जाता है तो आवश्यक होता है)।प्लास्टिक लाइनर्स को फिट करने के लिए प्लास्टिक एंड कैप उपलब्ध हैं।
यद्यपि प्लास्टिक लाइनर्स का उपयोग करने से नमूने प्राप्त करने और संग्रहीत करने की कुल लागत कम हो जाती है, काटने वाला जूता आवश्यक रूप से मोटा होता है और इस प्रकार नमूना मानक प्रणाली की तुलना में काफी अधिक परेशान होता है।
दोनों प्रणालियों के लिए दो या अधिक नमूना ट्यूबों को श्रृंखला में एक साथ जोड़ने के लिए कनेक्टर उपलब्ध हैं।
