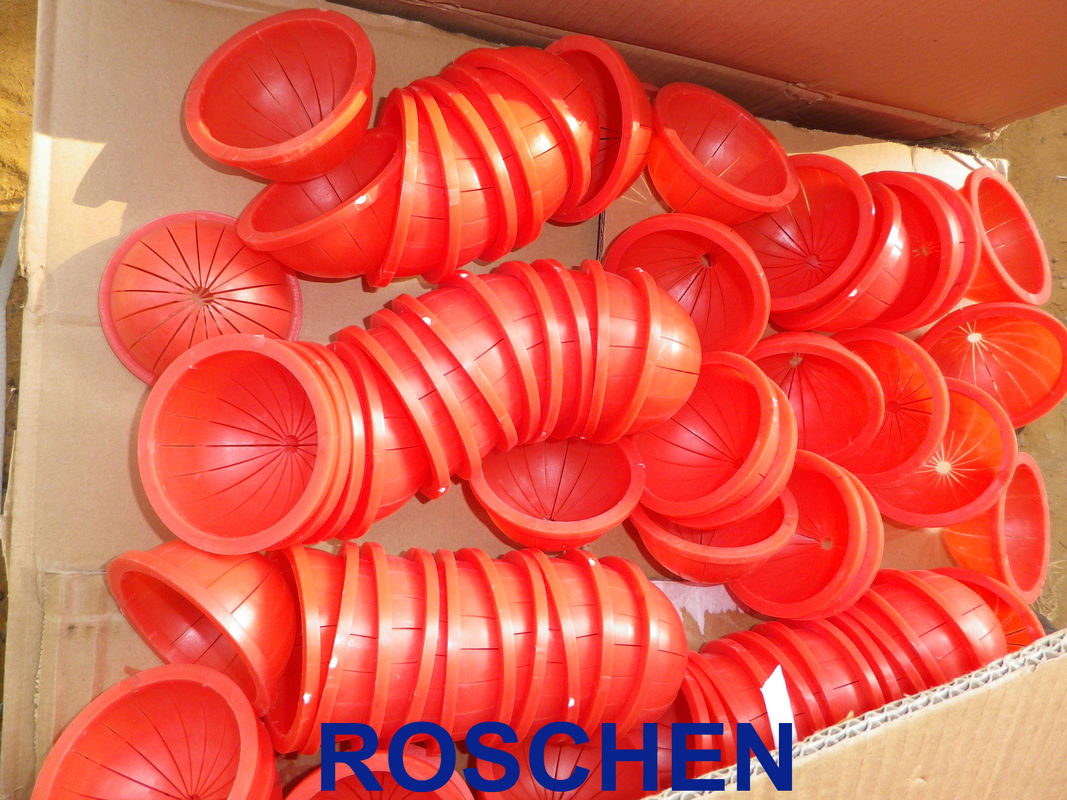

मानक टेस्ट विधि स्प्लिट ट्यूब नमूने, मृदा नमूना उपकरण पार्ट्स

मानक प्रवेश परीक्षा (एसपीटी) और मिट्टी के स्प्लिट-बैरल नमूनाकरण के लिए मानक टेस्ट विधि

मानक प्रवेश परीक्षा (एसपीटी) और मिट्टी के स्प्लिट-बैरल नमूनाकरण के लिए मानक टेस्ट विधि

मानक प्रवेश परीक्षा

मानक प्रवेश परीक्षण झटका गिनती
मानक प्रवेश परीक्षा रिपोर्ट
शीर्ष कलम परीक्षण कंपनियों
मानक प्रवेश परीक्षण पीडीएफ
मानक प्रवेश परीक्षण उपकरण
शंकु प्रवेश परीक्षा
मानक प्रवेश परीक्षा परिणाम
मानक प्रवेश परीक्षण सहसंबंध

महत्व और उपयोग

यह परीक्षण विधि पहचान और वर्गीकरण (प्रथाओं डी 2487 और डी 2488) प्रयोजनों के लिए नमी सामग्री निर्धारण के लिए एक परेशान मिट्टी का नमूना प्रदान करती है, और एक नमूने से प्राप्त मिट्टी के लिए उपयुक्त प्रयोगशाला परीक्षणों के लिए जो नमूना में बड़े कतरनी तनाव में अशांति उत्पन्न करेगा टेस्ट मेथड डी 854, डी 2216, और डी 6913. बजरी, कोबल्स, या पत्थरों वाली मृदा जमा आमतौर पर प्रवेश से इनकार करने और उपकरणों को नुकसान पहुंचाती है।

यह परीक्षण विधि नमी सामग्री निर्धारण और प्रयोगशाला पहचान के लिए एक परेशान मिट्टी नमूना प्रदान करती है। नमूना गुणवत्ता आमतौर पर इंजीनियरिंग गुणों के लिए उन्नत प्रयोगशाला परीक्षण के लिए उपयुक्त नहीं है। नमूने चलाने की प्रक्रिया मिट्टी की गड़बड़ी का कारण बन जाएगी और इंजीनियरिंग गुणों को बदल देगी। पतली दीवार ट्यूब नमूने (अभ्यास डी 1587) का उपयोग नरम मिट्टी में कम परेशानी हो सकती है। कोरिंग तकनीकों के परिणामस्वरूप सख्त मिट्टी के लिए एसपीटी नमूनाकरण की तुलना में कम परेशानी हो सकती है, लेकिन यह हमेशा मामला नहीं होता है, यानी, कुछ सीमेंट वाली मिट्टी कोरिंग के दौरान पानी की क्रिया से कम हो जाती है; प्रैक्टिस डी 6151, और गाइड डी 6169 देखें।

इस परीक्षण विधि का उपयोग भू-तकनीकी अन्वेषण परियोजनाओं की एक बड़ी विविधता में बड़े पैमाने पर किया जाता है। कई स्थानीय सहसंबंध और व्यापक रूप से प्रकाशित सहसंबंध जो झटका गिनती, या एन-वैल्यू से संबंधित हैं, और धरती और नींव के इंजीनियरिंग व्यवहार उपलब्ध हैं। भूकंप घटना के दौरान रेत की तरल पदार्थ क्षमता का मूल्यांकन करने के लिए, एन-वैल्यू को मानक ओवरबर्डन तनाव स्तर पर सामान्यीकृत किया जाना चाहिए। प्रैक्टिस डी 6066 मानक ऊर्जा द्वारा संचालित मानक नमूने के प्रवेश के लिए रेत के सामान्य प्रतिरोध का रिकॉर्ड प्राप्त करने के तरीकों को प्रदान करता है। टेस्ट विधि डी 4633 का उपयोग कर अनुमानित ऊर्जा वितरण या सीधे मापने ड्रिल रॉड तनाव तरंग ऊर्जा के साथ एक हथौड़ा प्रणाली का उपयोग करके प्रवेश प्रतिरोध 60% के ड्रिल रॉड ऊर्जा अनुपात में समायोजित किया जाता है।

नोट 1- इस अभ्यास द्वारा उत्पन्न आंकड़ों और व्याख्याओं की विश्वसनीयता यह करने वाले कर्मियों की क्षमता और उपयोग की जाने वाली उपकरणों और सुविधाओं की उपयुक्तता पर निर्भर है। प्रैक्टिस डी 3740 के मानदंडों को पूरा करने वाली एजेंसियां ​​आम तौर पर सक्षम परीक्षण करने में सक्षम मानी जाती हैं। इस अभ्यास के उपयोगकर्ताओं को चेतावनी दी जाती है कि अभ्यास डी 3740 के अनुपालन विश्वसनीय परीक्षण को आश्वस्त नहीं करता है। विश्वसनीय परीक्षण कई कारकों पर निर्भर करता है और अभ्यास डी 3740 इन कारकों में से कुछ का मूल्यांकन करने का साधन प्रदान करता है। प्रैक्टिस डी 3740 को मिट्टी और चट्टान के परीक्षण, निरीक्षण, या दोनों में लगे एजेंसियों के लिए विकसित किया गया था। इस प्रकार, यह इस अभ्यास को करने वाली एजेंसियों पर पूरी तरह से लागू नहीं है। इस परीक्षण विधि के उपयोगकर्ताओं को यह समझना चाहिए कि प्रैक्टिस डी 3740 का ढांचा इस परीक्षण विधि को करने वाली एजेंसी की गुणवत्ता का मूल्यांकन करने के लिए उपयुक्त है। वर्तमान में, कोई ज्ञात योग्यता राष्ट्रीय प्राधिकरण नहीं है जो इस परीक्षण विधि को करने वाली एजेंसियों का निरीक्षण करता है।

1 विस्तार

1.1 यह परीक्षण विधि पहचान उद्देश्यों के लिए एक प्रतिनिधि परेशान मिट्टी के नमूने को प्राप्त करने के लिए, और नमूने के प्रवेश के लिए मिट्टी के प्रतिरोध को मापने के लिए एक स्प्लिट बैरल नमूने चलाने के लिए मानक प्रवेश परीक्षा (एसपीटी) के रूप में जाना जाता है, आमतौर पर प्रक्रिया का वर्णन करता है। प्रतिनिधि मिट्टी के नमूने को प्राप्त करने के लिए एक विभाजित बैरल नमूने चलाने के लिए एक अन्य विधि (टेस्ट विधि डी 3550) उपलब्ध है लेकिन हथौड़ा ऊर्जा मानकीकृत नहीं है।

1.2 प्रैक्टिस डी 6066 तरल पदार्थ क्षमता का मूल्यांकन करने के लिए निरंतर ऊर्जा स्तर पर एन-वैल्यू के ऊर्जा समायोजन के लिए रेत के सामान्यीकृत प्रवेश प्रतिरोध को निर्धारित करने के लिए एक गाइड प्रदान करता है।

1.3 परीक्षण परिणामों और पहचान जानकारी का उपयोग नींव डिजाइन के लिए उप-सतह परिस्थितियों का अनुमान लगाने के लिए किया जाता है।

1.4 प्रवेश प्रतिरोध परीक्षण आम तौर पर 5-फुट गहराई अंतराल पर किया जाता है या जब ड्रिलिंग के दौरान सामग्रियों का महत्वपूर्ण परिवर्तन देखा जाता है, अन्यथा निर्दिष्ट नहीं किया जाता है।

1.5 यह परीक्षण विधि गैर-लिखित मिट्टी और मिट्टी में उपयोग करने के लिए सीमित है जिसका अधिकतम कण आकार लगभग नमूना व्यास के आधे से भी कम है।

1.6 इस परीक्षण विधि में रोटरी ड्रिलिंग उपकरण (गाइड डी 5783, प्रैक्टिस डी 6151) का उपयोग शामिल है। अन्य ड्रिलिंग और नमूना प्रक्रियाएं (गाइड डी 6286, गाइड डी 6169) उपलब्ध हैं और अधिक उपयुक्त हो सकती हैं। बोरहेल के बिना हाथ ड्राइविंग या उथले नमूने के लिए विचारों को संबोधित नहीं किया जाता है। सब्सफेस जांच अभ्यास डी 5434 के अनुसार दर्ज की जानी चाहिए। नमूने को समूह बी का उपयोग करके प्रैक्टिस डी 4220 के अनुसार संरक्षित और परिवहन किया जाना चाहिए। मिट्टी के नमूने को समूह नाम और प्रतीक द्वारा अभ्यास डी 2488 के अनुसार पहचाना जाना चाहिए।

1.7 सभी मनाए गए और गणना किए गए मान प्रैक्टिस डी 6026 में स्थापित महत्वपूर्ण अंकों और गोलियों के लिए दिशानिर्देशों के अनुरूप होंगे, जब तक कि इस परीक्षण विधि से छुटकारा न हो।

1.8 इंच-पाउंड इकाइयों में वर्णित मानों को मानक के रूप में माना जाना चाहिए, जैसा कि नीचे बताया गया है। कोष्ठक में दिए गए मान एसआई इकाइयों के लिए गणितीय रूपांतरण हैं, जो केवल जानकारी के लिए प्रदान किए जाते हैं और मानक नहीं माना जाता है।

1.8.1 इंच-पाउंड इकाइयों से निपटने के दौरान इंच-पाउंड इकाइयों की गुरुत्वाकर्षण प्रणाली का उपयोग किया जाता है। इस प्रणाली में, पाउंड (एलबीएफ) बल (भार) की एक इकाई का प्रतिनिधित्व करता है, जबकि द्रव्यमान के लिए इकाई स्लग होती है।

1.9 प्रवेश प्रतिरोध माप अक्सर सुरक्षा योजना, प्रशासन, और दस्तावेज शामिल होगा। यह परीक्षण विधि अन्वेषण और साइट सुरक्षा के सभी पहलुओं को संबोधित करने के लिए अधिकृत नहीं है। यह मानक इसके उपयोग से जुड़े सभी सुरक्षा चिंताओं, यदि कोई हो, को संबोधित करने के लिए अधिकृत नहीं है। उचित सुरक्षा और स्वास्थ्य प्रथाओं को स्थापित करने और उपयोग से पहले नियामक सीमाओं की प्रयोज्यता निर्धारित करने के लिए इस मानक के उपयोगकर्ता की ज़िम्मेदारी है। परीक्षण के प्रदर्शन में आम तौर पर एक ड्रिल रिग का उपयोग शामिल होता है; इसलिए, लागू सुरक्षा मानकों में उल्लिखित सुरक्षा आवश्यकताओं (उदाहरण के लिए, ओएसएए नियम, एनडीए ड्रिलिंग सुरक्षा गाइड, ड्रिलिंग सुरक्षा मैनुअल, और अन्य लागू राज्य और स्थानीय नियम) मनाया जाना चाहिए।

2. संदर्भित दस्तावेज़ (अलग से खरीद)

एएसटीएम मानक

मृदा, रॉक, और युक्त फ्लूइड से संबंधित डी 653 शब्दावली

पानी Pycnometer द्वारा मृदा ठोस के विशिष्ट गुरुत्वाकर्षण के लिए डी 854 टेस्ट तरीके

डी 1587 जियोटेक्निकल प्रयोजनों के लिए ठीक-ग्रेन वाली मिट्टी के पतले-दीवार वाले ट्यूब नमूने के लिए अभ्यास

पानी (नमी) के प्रयोगशाला निर्धारण के लिए डी 2216 टेस्ट तरीके मास द्वारा मृदा और रॉक की सामग्री

डी 2487 इंजीनियरिंग प्रयोजनों के लिए मिट्टी के वर्गीकरण के लिए अभ्यास (एकीकृत मृदा वर्गीकरण प्रणाली)

डी 2488 मिट्टी के विवरण और पहचान के लिए अभ्यास (विजुअल-मैनुअल प्रक्रिया)

डी 3550 मोटी दीवार, अंगूठी-रेखाबद्ध, स्प्लिट बैरल, मिट्टी की ड्राइव नमूनाकरण के लिए अभ्यास

डी 3740 इंजीनियरिंग डिजाइन और निर्माण में प्रयुक्त मिट्टी और रॉक के परीक्षण और / या निरीक्षण में संलग्न एजेंसियों के लिए न्यूनतम आवश्यकताओं के लिए अभ्यास

मृदा नमूने को संरक्षित और परिवहन के लिए डी 4220 प्रथाएं

गतिशील पैनेट्रोमीटर के लिए ऊर्जा माप के लिए डी 4633 टेस्ट विधि

मृदा और रॉक के सब्सफेस एक्सप्लोरेशन के फ़ील्ड लॉगिंग के लिए डी 5434 गाइड

डी 5783 भू-पर्यावरणीय अन्वेषण के लिए पानी आधारित ड्रिलिंग फ्लूइड के साथ डायरेक्ट रोटरी ड्रिलिंग के उपयोग के लिए गाइड और सब्सफेस जल-गुणवत्ता निगरानी उपकरणों की स्थापना

डी 6026 जियोटैक्निकल डेटा में महत्वपूर्ण अंक का उपयोग करने के लिए अभ्यास करें

L60faction संभावित के मूल्यांकन के लिए सैंड्स के सामान्यीकृत प्रतिरोध प्रतिरोध को निर्धारित करने के लिए डी 6066 अभ्यास

डी 6151 भू-तकनीकी अन्वेषण और मृदा नमूनाकरण के लिए खोखले-स्टेम ऑगर्स का उपयोग करने के लिए अभ्यास करें

पर्यावरण जांच के लिए ड्रिल रिग के साथ प्रयुक्त मिट्टी और रॉक नमूना उपकरणों के चयन के लिए डी 6169 गाइड

पर्यावरण साइट विशेषता के लिए ड्रिलिंग तरीकों के चयन के लिए D6286 गाइड

चलनी विश्लेषण का उपयोग कर मिट्टी के कण-आकार वितरण (ग्रेडेशन) के लिए डी 6 9 13 टेस्ट तरीके

कीवर्ड

प्रवेश प्रतिरोध - भौतिक गुण - नमूने - मृदा और चट्टानों का नमूनाकरण - मृदा नमूनाकरण - मिट्टी - विभाजित बैरल नमूने - मानक प्रवेश परीक्षा

आईसीएस कोड

आईसीएस संख्या कोड 93.020 (पृथ्वी काम करता है। खुदाई। फाउंडेशन निर्माण। भूमिगत काम)

यूएनएसपीएससी कोड

यूएनएसपीएससी कोड 11111501 (मृदा); 41113821 (मृदा प्रवेश परीक्षक)
