U100 सैंपलर
ग्राहक की परीक्षण आवश्यकताओं के अनुरूप होने के लिए आवश्यक नमूने की गुणवत्ता वर्ग को उपयोग किए गए नमूने की श्रेणी निर्धारित करनी चाहिए ”(BS5930: 2015 Ch20.1)।अनुरूप होने के लिए लंबाई और व्यास का अनुपात 1:20 से कम होना चाहिए।
U100 श्रृंखला में कई घटक शामिल हैं जो उनके चयन के आधार पर BS EN ISO 22475-1 और यूरोकोड 7 के अनुसार कक्षा 1, 2 और 3 के नमूने प्रदान करते हैं।
परीक्षण शक्ति और कठोरता के लिए नमूने लेने की अनुमति देने के लिए निम्नलिखित टूलिंग का उपयोग करके ठीक मिट्टी में अबाधित नमूनाकरण अक्सर व्यावहारिक होता है।
नमूनाकरण प्रणाली के तीन प्रकार इस प्रकार हैं:
1. U100 मानक प्रणाली (OS-TK/W)
2. U100 प्लास्टिक लाइनर सिस्टम (OS-TK/W)
3. U100T सिस्टम (OS-T/W)
विशेष विवरण:
| टाइप | अधिकतम आयुध डिपो * | मिन।आईडी * (मिमी) | क्षेत्र अनुपात |
| मानक प्रणाली | 118.6 | 104.4 | 29% |
| प्लास्टिक लाइनर प्रणाली | 123.8 | 101.6 | 48% |
2 में से 1 से 2 रिकॉर्ड दिखा रहा है
* कटिंग शू पर मापे गए आयाम
कृपया आरेख देखें।

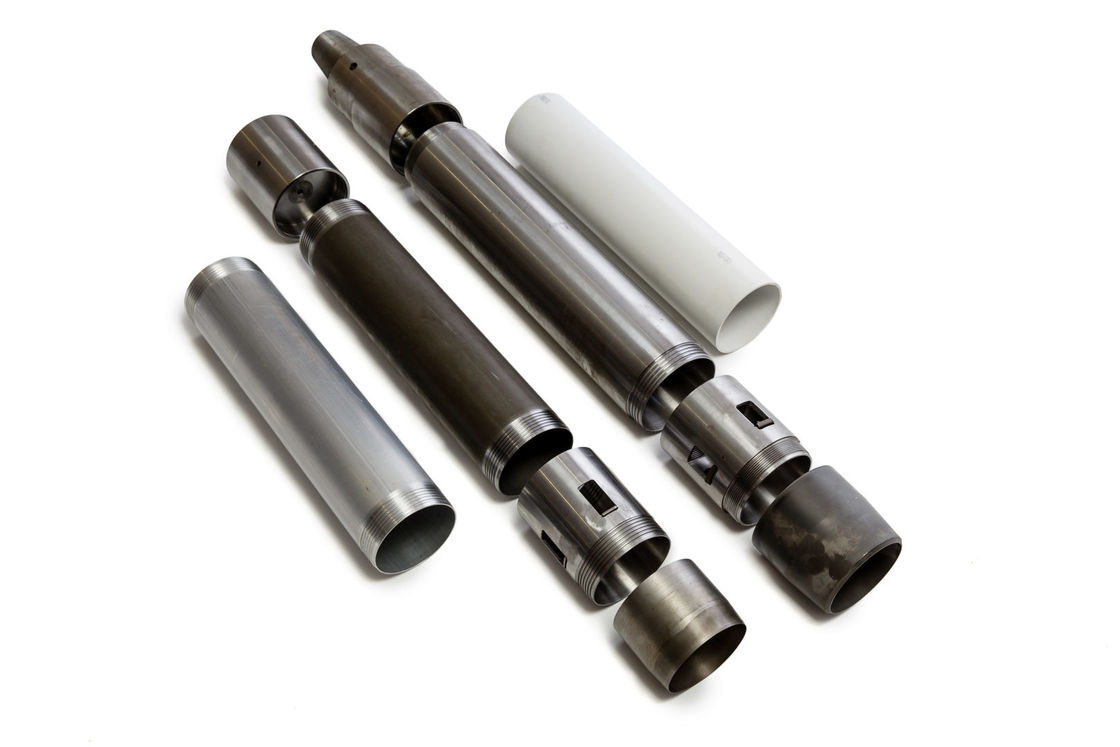

मानक प्रणाली:
1. नमूना ट्यूब (कैडमियम-प्लेटेड स्टील या एल्यूमीनियम)।
2. कोरकैचर (वैकल्पिक)
3. जूता काटना (सादा या दाँतेदार किनारा)
प्लास्टिक लाइनर प्रणाली
4. स्टील बॉडी ट्यूब (प्लास्टिक लाइनर संलग्न)।
5. कोरकैचर (वैकल्पिक)
6. स्पेसिंग रिंग
7. जूता काटना (सादा या दाँतेदार किनारा)
