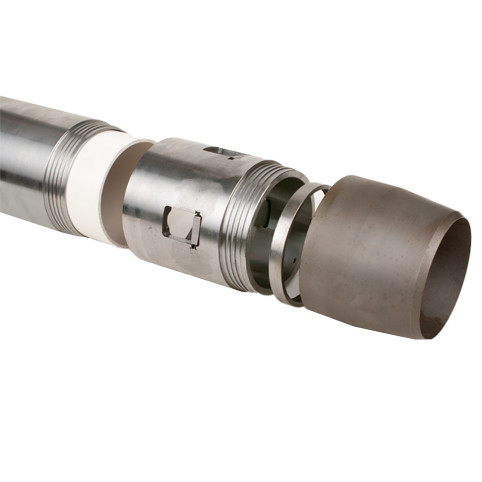

भू-तकनीकी साइट जांच और मिट्टी के नमूने के लिए U70 U100 सैम्पलर सिस्टम

U100 नमूना

भू-तकनीकी साइट जांच और मिट्टी के नमूने के लिए U100 सैम्पलर सिस्टम

भू-तकनीकी साइट जांच और मिट्टी का नमूना लेना

हाल के दिनों में कॉम्पैक्ट लाइटवेट ड्रिलिंग और सैंपलिंग मशीनें बहुत लोकप्रिय हो गई हैं।

कई कंपनियां उत्कृष्ट कॉम्पैक्ट मृदा नमूनाकरण मशीनों का निर्माण करती हैं जिनमें निम्न शामिल हैं:

ग्राउंड पेनेट्रेशन और सैंपलिंग की इस पद्धति के लिए U100 सैम्पलर उपकरण को 4×4 वाहन के पीछे या पैनल वैन के अंदर एक ट्रेलर पर तेजी से तैनात किया जा सकता है।


आम तौर पर रबर ट्रैक की गई मशीनें साइट के चारों ओर तेजी से घूम सकती हैं, जिससे सतह को कम से कम नुकसान होता है, जबकि साइट के नीचे स्तर के अच्छी गुणवत्ता वाले प्रतिनिधि नमूने आमतौर पर लगभग 10 मीटर की गहराई तक प्राप्त होते हैं, हालांकि अनुकूल परिस्थितियों में इस गहराई को काफी हद तक बढ़ाया जा सकता है।


जियोटेक्निकल एक्सप्लोरेशन सर्विसेज ड्रॉप हैमर से लैस मशीनों का उपयोग करके यह काम करती है, जिसे तेजी से रोटरी ड्रिलहेड से बदला जा सकता है, जो 50mtr तक कोरिंग सहित बेडरॉक में प्रवेश को सक्षम बनाता है।


इस प्रकार की उथली जमीनी जांच में उपयोग के लिए कटिंग और सैंपलिंग टूल्स की एक श्रृंखला तैयार की गई है।



कंक्रीट कोरिंग बैरल


कई साइटों पर जांच की जाने वाली जमीन तक पहुंच प्राप्त करने के लिए कंक्रीट या डामर और अन्य मानव निर्मित सामग्रियों को काटना आवश्यक है।इसके लिए एक कंक्रीट काटने/कोरिंग बैरल का उपयोग किया जाता है और इसमें हीरे के गर्भवती जूते वाली ट्यूब होती है जो प्रबलित कंक्रीट समेत सबसे कठिन सामग्री को आसानी से काटने में सक्षम होती है।बिट को ठंडा करने और ड्रिल कटिंग को साफ करने के लिए ट्यूब के शीर्ष पर पानी के इंजेक्शन के लिए पानी की कुंडा लगाया जाता है।



विंडो और विंडोलेस सैंपलिंग ट्यूब


विंडो सैंपलिंग ट्यूब आमतौर पर 1mtr - 2mtr लंबी होती हैं।उनके पास अग्रणी किनारे पर एक काटने वाला जूता है और ऊपर की ओर स्लॉट या खिड़कियां हैं जो नमूने तक सीधी पहुंच प्रदान करती हैं।वे एक ड्रॉप वेट या हाइड्रोलिक हैमर द्वारा जमीन में गाड़ दिए जाते हैं।कोलैप्सिंग स्ट्रैट को स्थिर करने के लिए आवश्यक होने पर सैंपलिंग के दौरान केसिंग को उन्नत किया जाता है।


अन्य समान प्रकार के सैंपलिंग ट्यूब में कोई विंडो (विंडोलेस) नहीं होती है, लेकिन हटाने योग्य स्पष्ट प्लास्टिक लाइनर्स होते हैं जिन्हें अखंडता बनाए रखने के लिए सील किया जा सकता है और फिर प्रयोगशाला में उनकी लंबाई के साथ खोला जाता है, जहां उन्हें लॉग किया जाता है, विश्लेषण किया जाता है और नमूने का उत्कृष्ट प्रतिनिधि जानकारी देते हुए परीक्षण किया जाता है। साइट की जांच की जा रही है।


इस प्रकार की जमीनी जांच के दौरान अन्य भू-तकनीकी जानकारी एकत्र की जा सकती है।



स्टैंडर्ड पेनेट्रेशन टेस्ट (SPT) से BS1377B तक
30″ (0.8 मीटर) गिरने वाले 140 पाउंड (64 किलोग्राम) वजन का उपयोग करके एक मानक नमूना चम्मच 1' (0.3 मीटर) चलाने के लिए आवश्यक वार की संख्या की गणना करके मिट्टी की सघनता की डिग्री का अनुमान लगाने के लिए एक परीक्षण।



गतिशील जांच (बीएस 1377 भाग 9)

यह परीक्षण मिट्टी के प्रवेश प्रतिरोध को निर्धारित करने के लिए किया जाता है और इसमें 300 मिमी की दूरी पर और प्रति मिनट 20 से 60 वार की दर से एक हथौड़ा गिराना शामिल है।निहाई सीधे कठोर छड़ों के माध्यम से जांच से जुड़ी होती है जो छेद के आधार पर परत पर टिकी होती है।प्रहारों की गणना की जाती है और प्रत्येक 100 मिमी भेदन के लिए रिकॉर्ड किया जाता है।



U100 नमूनाकरण
यह एक सैंपलिंग विधि है जिससे एक सैंपलिंग ट्यूब को जमीन में चलाया जाता है (आमतौर पर मिट्टी के प्रकार की सामग्री)।ट्यूब में नमूनों को आधार पर उंगलियों द्वारा रखा जाता है जो छेद के आधार से ट्यूब को उठाए जाने पर पकड़ लेता है।U100 सैंपलर की कई प्रणालियाँ हैं - U100 स्टैंडर्ड सिस्टम, U100 प्लास्टिक लाइनर सिस्टम और U100 थिन वॉल सिस्टम।
