4" अबाधित मृदा नमूनाकरण के लिए U100 सैम्पलर, भू-तकनीकी नमूनाकरण ड्रिलिंग

4" U100 सैंपलर अनडिस्टर्ड सॉइल सैंपलिंग, जियोटेक्निकल सैंपलिंग ड्रिलिंग के लिए

अबाधित मिट्टी के नमूने के लिए 4" यू सैम्पलर

U100 सैंपलिंग सिस्टम, U100 सैंपलर


U100 (U4) और U70 सैम्पलर - अधिकांश मिट्टी और कुछ कमजोर चट्टानों में अबाधित नमूने प्राप्त करने के लिए उपयोग किया जाता है।U100 नमूना नाममात्र 100 मिमी (4") व्यास नमूना देता है और U70 नाममात्र 70 मिमी व्यास नमूना देता है।

U100 सैंपलिंग सिस्टम

यह उपकरण अधिकांश मिट्टी और कुछ कमजोर चट्टानों जैसे चॉक और मार्ल में अबाधित नमूने प्राप्त करने के लिए डिज़ाइन किया गया है।नमूना लगभग 450 मिमी (18 ") लंबा, नाममात्र 100 मिमी (4") व्यास वाली मिट्टी का कोर बनाता है।


संलग्न कटिंग शू के साथ सैंपल ट्यूब को स्लाइडिंग हैमर के माध्यम से जमीन में गाड़ दिया जाता है।


एक ड्राइव हेड (या बेल हाउसिंग) स्लाइडिंग हैमर और सैंपल ट्यूब के बीच फिट बैठता है और इसमें एक "ओवरड्राइव स्पेस" और एक बॉल वाल्व होता है।गेंद वाल्व हवा को छोड़ने की अनुमति देता है क्योंकि ट्यूब को जमीन में चलाया जाता है।

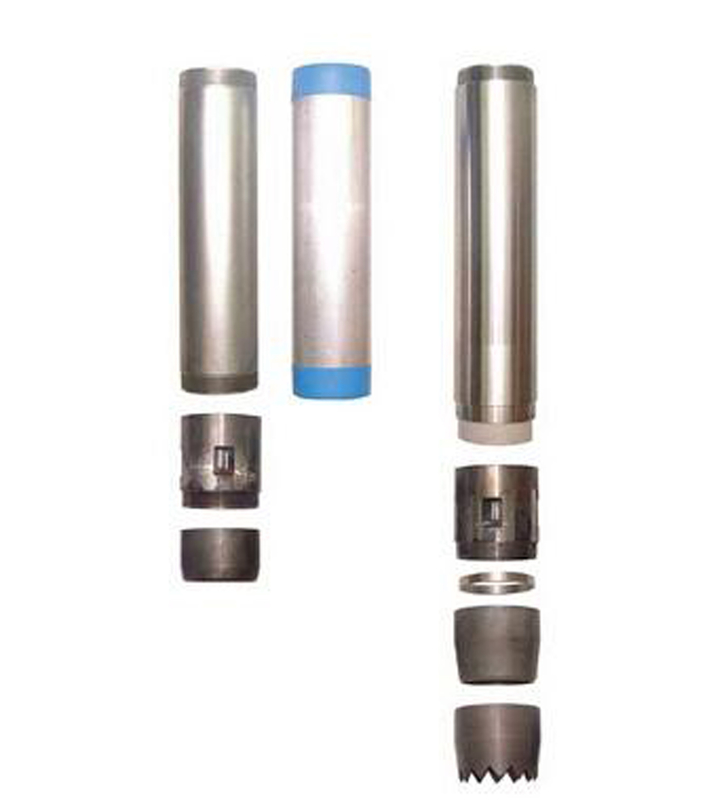

U100 नमूनाकरण प्रणाली के दो प्रकार आम उपयोग में हैं:


मानक प्रणाली
एक स्टील या एल्युमीनियम सैंपल ट्यूब, कटिंग शू और वैकल्पिक कोरकैच कटिंग शूज़ केस-हार्ड होते हैं और इनमें एक सादा या दाँतेदार किनारा हो सकता है।नमूना ट्यूबों को फिट करने के लिए प्लास्टिक या मिश्र धातु के सिरे उपलब्ध हैं और नमूनों के दीर्घकालिक भंडारण के लिए एक विशेष सीलिंग वैक्स का उपयोग किया जाता है।

प्लास्टिक लाइनर प्रणाली
एक स्टील बॉडी ट्यूब से मिलकर बनता है, जिसमें एक बदली प्लास्टिक लाइनर संलग्न होता है।सादे या दाँतेदार कटिंग शूज़ बॉडी ट्यूब के आधार पर संलग्न होते हैं, और एक वैकल्पिक कोरकैचर और स्पेसर रिंग (जब एक कोरकैचर का उपयोग किया जाता है) की आवश्यकता होती है।प्लास्टिक लाइनर्स को फिट करने के लिए प्लास्टिक एंड कैप्स उपलब्ध हैं।

हालांकि प्लास्टिक लाइनर्स का उपयोग करने से नमूनों को प्राप्त करने और संग्रहीत करने की कुल लागत कम हो जाती है, काटने वाला जूता आवश्यक रूप से मोटा होता है और इस प्रकार मानक प्रणाली की तुलना में नमूना काफी अधिक परेशान होता है।


दोनों प्रणालियों के लिए कनेक्टर्स श्रृंखला में एक साथ दो या दो से अधिक नमूना ट्यूबों में शामिल होने के लिए उपलब्ध हैं।
