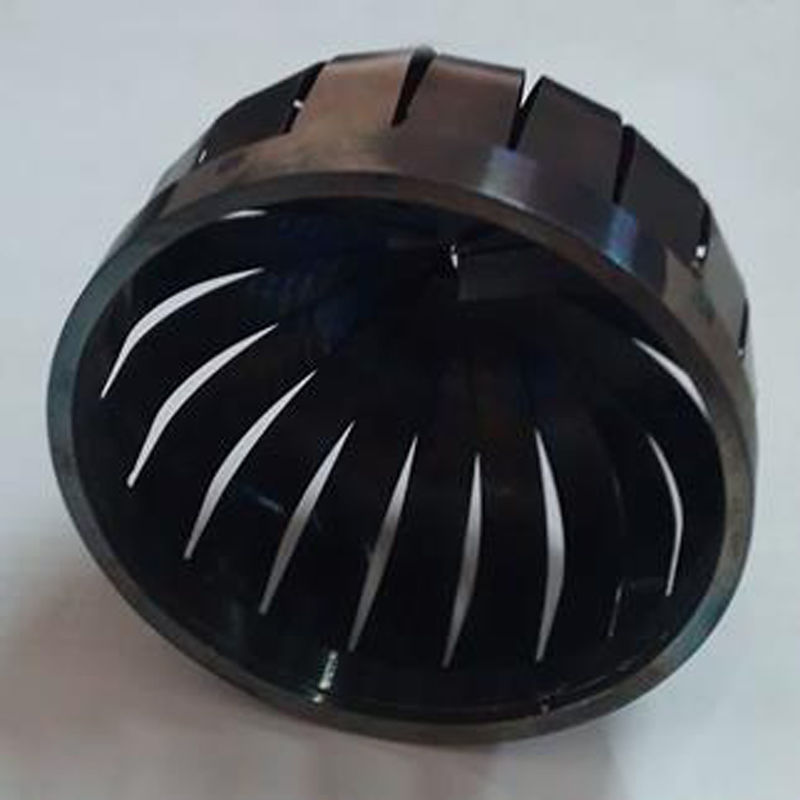

भू-तकनीकी मिट्टी नमूनाकरण ड्रिलिंग के लिए U100 सैम्पलर सॉइल कोर कैचर
U100 सैंपलिंग सिस्टम के लिए ड्रिलिंग मिट्टी की परतों की ड्रिलिंग में U100 सैंपलिंग के लिए।
विवरण
Roschen U100, U70 सैम्पलर सिस्टम उपकरण को अधिकांश मिट्टी और कुछ कमजोर चट्टानों जैसे चॉक और मार्ल में अबाधित नमूने प्राप्त करने के लिए डिज़ाइन किया गया है।नमूना लगभग 450 मिमी लंबा नाममात्र 100 मिमी व्यास मिट्टी कोर का उत्पादन करता है।संलग्न कटिंग शू के साथ सैंपल ट्यूब को स्लाइडिंग हैमर के माध्यम से जमीन में गाड़ दिया जाता है।एक ड्राइव हेड स्लाइडिंग हैमर और सैंपल ट्यूब के बीच फिट बैठता है और इसमें एक ओवरड्राइव स्पेस और एक बॉल वाल्व होता है।गेंद वाल्व हवा को छोड़ने की अनुमति देता है क्योंकि ट्यूब को जमीन में चलाया जाता है।
अन्य कोर बैरल या मिट्टी के नमूने के लिए उपलब्ध आकार:
B76 कोर बैरल, B86 कोर बैरल, B101 कोर बैरल, B131 कोर बैरल, B146 कोर बैरल
BQ कोर बैरल NQ कोर बैरल, HQ कोर बैरल PQ कोर बैरल, NQ3 कोर बैरल, HQ3 कोर बैरल, PQ3 कोर बैरल
TT-46 कोर बैरल TT56 कोर बैरल
T2-56 कोर बैरल, T2-66 कोर बैरल, T2-76 कोर बैरल, T2-86 कोर बैरल, T2-101 कोर बैरल
T6-76 कोर बैरल T6-86 कोर बैरल T6-101 कोर बैरल T6-116 कोर बैरल T6-131 कोर बैरल T6-131 कोर बैरल
T6S-76, T6S-86, T6s-101, T6s-131, T6S-146 कोर बैरल
NMLC कोर बैरल, HMLC कोर बैरल
HWF कोर बैरल, PWF कोर बैरल
NWG कोर बैरल, HWG कोर बैरल
LTK48 कोर बैरल
माजियर कोर बैरल
412 एफ कोर बैरल
M101 कोर बैरल
चीनी मानक: वायरलाइन 56, वायरलाइन 59, वायरलाइन 75, वायरलाइन 91...
कोर को हटाने की विशेष विधि वायरलाइन ड्रिलिंग है।जब ड्रिलर पारंपरिक कोर ड्रिल से कोर को हटाना चाहता है, तो छेद से पूरे कोर बैरल को हटाना पड़ता है।इसमें समय लगता है, क्योंकि प्रत्येक छड़ को एक-एक करके हटाना पड़ता है।वायरलाइन ड्रिलिंग के साथ, रॉड स्ट्रिंग को हटाए बिना कोर के एक बैरल को छेद के नीचे से हटाया जा सकता है।जब ड्रिलर कोर को हटाना चाहता है, तो वायरलाइन के अंत में एक ओवरशॉट कम हो जाता है।ओवरशूट कोर बैरल इनर ट्यूब के पीछे से जुड़ जाता है और वायरलाइन को वापस खींच लिया जाता है और इनर ट्यूब बैरल से खुद को अलग कर लेती है।
U100 सैम्पलर्स निर्दिष्टीकरण:
टाइप | अधिकतम आयुध डिपो * | मिन।आईडी * (मिमी) | क्षेत्र अनुपात |
मानक प्रणाली | 118.6 | 104.4 | 29% |
प्लास्टिक लाइनर प्रणाली | 123.8 | 101.6 | 48% |
वायरलाइन कोर बैरल विवरण:
वायर लाइन कोर बैरल | डबल ट्यूब कोर बैरल |
एकल ट्यूब कोर बैरल | ट्रिपल ट्यूब कोर बैरल |
